JCA1048S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 36 → 75 V 直流输入, 15V 直流输出, 10W
供应商型号: 1619095
供应商: 海外现货
标准整包数: 16

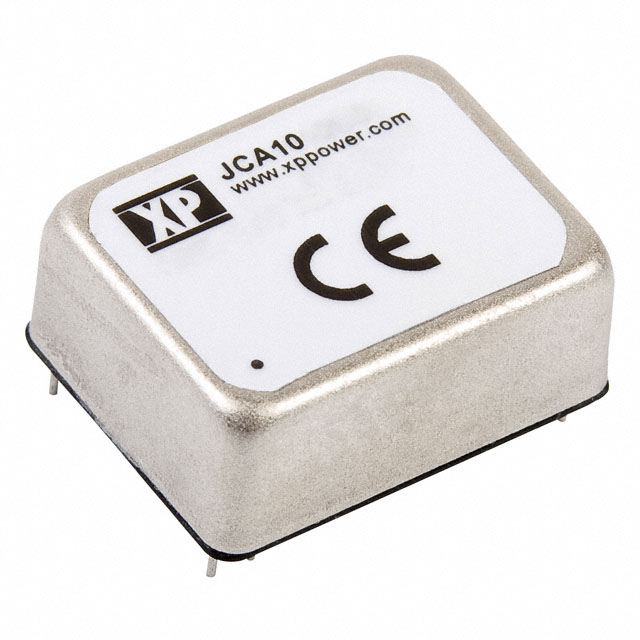

XP POWER AC-DC模块 JCA1048S15

JCA1048S15概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是一款适用于多种工业和消费电子应用的直流电源转换器——JCA10系列。JCA10系列提供紧凑型封装,功率为10瓦特,能够适应宽范围的输入电压(5V至75V),具有单输出和双输出两种版本。这些转换器广泛应用于自动化设备、通信设备、医疗设备及各类嵌入式系统。

    技术参数


    - 功率: 10瓦特
    - 尺寸: 1.0” x 0.8”(金属封装)
    - 输入电压范围: 5V (4.5-9.0V), 12V (9-18V), 24V (18-36V), 48V (36-75V)
    - 效率: 见下表
    - 工作温度: -40°C 至 +100°C
    - 安全认证: UL, CB, TUV
    - 保修期: 3年
    - 绝缘: 输入到输出1500VDC,基本绝缘;输入到外壳500VDC;输出到外壳500VDC
    - 开关频率: 300kHz
    | 输入电压(V) | 输出电压(V) | 最大电流(A) | 输入电流(mA) | 效率(%) | 最大电容值(µF) |
    |
    | 4.5-9.0 | 3.3 | 2.42 | 100 | 82 | 3300 |
    | 5.0 | 5.0 | 1.60 | 84 | 86 | 2200 |
    | 12.0 | 12.0 | 0.83 | 126 | 85 | 1000 |
    | 15.0 | 15.0 | 0.66 | 120 | 86 | 940 |

    产品特点和优势


    1. 宽输入电压范围:能够承受4.5-75V的输入电压,适用范围广泛。
    2. 高效率:最高可达90%,显著降低能耗。
    3. 紧凑设计:1.0” x 0.8”的小型封装,易于安装和集成。
    4. 高可靠性:经过UL, CB, TUV认证,3年保修。
    5. 多功能输出:单输出和双输出型号可供选择,适应不同需求。
    6. 严苛环境适应性:可在-40°C至+100°C的温度范围内工作。

    应用案例和使用建议


    应用案例:
    - 在一个自动化控制系统的电路板上,使用JCA10系列进行电源管理,确保各组件稳定运行。
    - 在医院监护设备中,利用JCA10系列作为可靠稳定的电源供应,保障医疗设备的正常工作。
    使用建议:
    - 为了实现最佳性能,在启动时建议给予适当的延迟时间以确保系统平稳运行。
    - 针对可能的负载变化,需要合理配置外部电容,以保证输出稳定。

    兼容性和支持


    - 兼容性:本产品可与其他标准接口兼容的电子元器件和设备配合使用。
    - 支持:制造商提供详细的用户手册和技术支持,解决用户在使用过程中可能遇到的技术问题。

    常见问题与解决方案


    1. 问题:设备启动时输出电压不稳定。
    解决办法:检查输入电压是否符合规格要求,调整外部电容值。
    2. 问题:设备出现过热现象。
    解决办法:检查散热设计,增加风扇或其他冷却措施。
    3. 问题:无法达到标称效率。
    解决办法:确认输入电压和负载条件是否符合规范要求。

    总结和推荐


    总体而言,JCA10系列直流电源转换器在紧凑设计、高效能和广泛的适应性方面表现优异。其高可靠性和良好的客户支持使其成为各种工业和消费电子应用的理想选择。推荐在需要高效、稳定电源供应的应用场景中采用这款产品。

JCA1048S15参数

参数
特性 OCP,OVP,SCP,UVLO
散热方式 -
转换效率 89%
输入电压最大值 75V
输出总功率 -
输出电压 15V
输出电压组数 1
输出电流最大值 660mA
输出方式 -
最大容性负载 -
开关频率 -
输入电压最小值 48V(DC)
类型 -
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA1048S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA1048S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA1048S15 JCA1048S15数据手册
