JHM1005S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHM系列, 4.5 → 9 V 直流输入, 15V 直流输出, 10W
供应商型号: 1672494
供应商: 海外现货
标准整包数: 10

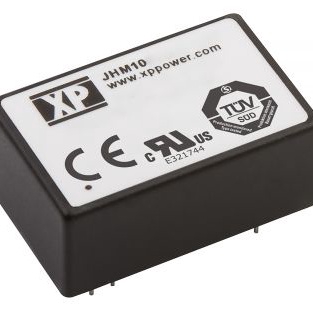

XP POWER AC-DC模块 JHM1005S15

JHM1005S15概述

    JHM10 系列电源转换模块技术手册



    1. 产品简介




    JHM10 系列是一款高效率、高稳定性的电源转换模块,适用于医疗设备和其他对安全性和可靠性要求极高的应用场合。此系列产品具备 4000 VAC 的强化绝缘等级,符合国际医疗标准,可有效保障患者的电气安全。


    2. 技术参数




    - 输入电压范围:5V(4.5-9 VDC),12V(9-18 VDC),24V(18-36 VDC)
    - 输出电压:详见表格
    - 最大输出电流:5V 输出时可达 2000mA,12V 输出时可达 833mA,15V 输出时可达 666mA
    - 效率:典型值为 83.5% 至 89.0%
    - 隔离:4000 VAC 双重/增强绝缘,工作电压 250 VAC
    - 过载保护:120%-200%,过载后重启
    - 过压保护:115%-140%
    - 温度系数:±0.03%/°C
    - 瞬态响应:最大偏差 4%,恢复到 1% 以内所需时间 <500 μs
    - 纹波与噪声:1% 峰峰值(最大值)
    - 冷却方式:自然对流
    - 工作温度范围:-40°C 至 +80°C
    - 存储温度范围:-40°C 至 +100°C
    - 湿度范围:5%-90%,非冷凝


    3. 产品特点和优势




    JHM10 系列具有以下显著特点和优势:

    - 国际医疗认证:获得 ANSI/AMMI ES60601-1、CSA-22.2 No.60601-1 和 IEC60601-1 安全认证。
    - 高效率:最高效率可达 89.0%,显著降低能耗。
    - 强化绝缘:提供 4000 VAC 的强化绝缘,确保电气安全。
    - 患者泄漏电流:仅 2 µA,满足 IEC60601-1 标准。
    - 高可靠性:平均无故障时间(MTBF)>1MHrs。
    - 良好的电磁兼容性:符合 EN55011、EN55032 和 IEC60601-1-2 免疫标准。


    4. 应用案例和使用建议




    - 应用场景:JHM10 系列适用于各种医疗设备、实验室仪器、工业自动化系统等。
    - 使用建议:
    - 温度管理:在极端环境条件下使用时,应确保设备的温度不超过其额定范围。
    - 负载控制:保持适当的负载条件以确保最佳性能和稳定性。
    - 外部滤波:根据需要添加外部滤波器以进一步减少输出纹波。


    5. 兼容性和支持




    - 兼容性:与多种输入电压范围兼容,包括 5V、12V 和 24V。
    - 厂商支持:提供 3 年保修服务,并提供技术支持和维护服务。


    6. 常见问题与解决方案




    - 问题:设备启动延迟过长
    - 解决方案:检查输入电压是否在正常范围内,并确认负载是否已正确连接。
    - 问题:输出电压不稳定
    - 解决方案:检查外部滤波器设置,必要时调整输出电容值。
    - 问题:过载保护频繁触发
    - 解决方案:检查负载是否超过额定范围,并调整负载分配。


    7. 总结和推荐




    JHM10 系列电源转换模块以其卓越的安全性、高效能和可靠性,在医疗设备和其他对电气安全有严格要求的应用场合中表现出色。该系列具备多项国际医疗认证,适合用于要求高可靠性和低泄漏电流的应用场景。强烈推荐医疗设备制造商和技术人员选择 JHM10 系列作为关键电源解决方案。

    如需更多详细信息,请访问我们的官方网站 xppower.com 或联系技术支持团队。

JHM1005S15参数

参数
输出方式 -
开关频率 -
输入电压最小值 4.5V
输入电压最大值 9V
输出电压 15V
输出电压组数 1
转换效率 85%
最大容性负载 -
输出总功率 10W
特性 OCP,OVP,SCP,UVLO
散热方式 -
类型 -
输出电流最大值 666mA
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM1005S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM1005S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM1005S15 JHM1005S15数据手册

JHM1005S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
