JTF1024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, 5V 直流输出, 10W
供应商型号: 1861059
供应商: 海外现货
标准整包数: 1

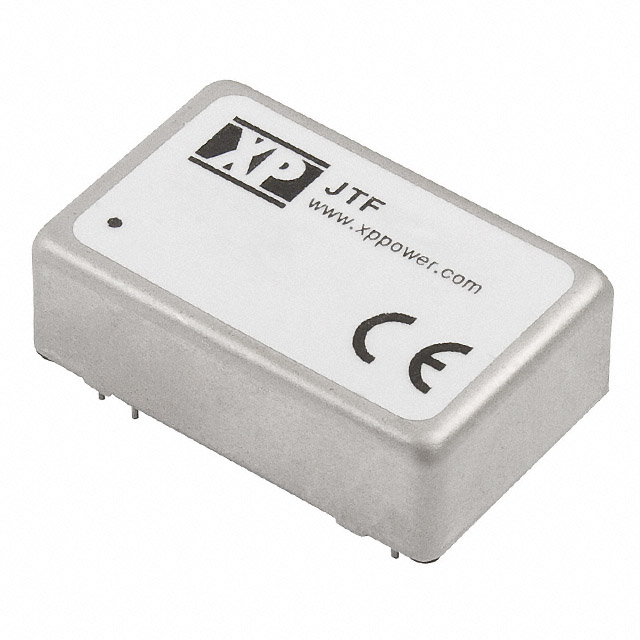

XP POWER AC-DC模块 JTF1024S05

JTF1024S05概述

    JTF系列DC/DC转换器产品手册



    产品简介




    JTF系列DC/DC转换器是一种高效率的电源模块,专为广泛的工业和商业应用设计。它适用于需要高功率密度、宽输入电压范围以及高可靠性电力供应的应用场景。产品广泛应用于通信、工业控制、医疗设备、汽车电子、航空航天等领域。


    技术参数




    - 输入电压范围:24V(9-36VDC),48V(18-75VDC)
    - 输入电流:见表格
    - 输入滤波:π型网络
    - 启动延迟:20ms典型值
    - 负载调节:±0.5%最大单输出,±1.0%最大双输出
    - 过载保护:150%-170%满载典型值
    - 浪涌电流:24V型号:50VDC持续100ms,48V型号:100VDC持续100ms
    - 隔离电压:输入到输出1600VDC,输入到外壳1600VDC,输出到外壳1600VDC
    - 开关频率:330kHz(JTF15),270kHz(其他)
    - 效率:见表格
    - 温漂系数:±0.02/℃最大值
    - 远程开启/关闭逻辑:正逻辑
    - 温度范围:工作温度-40°C至+105°C,存储温度-40°C至+125°C
    - EMC特性:符合EN55022 Class A传导发射标准,EN61000-4-2 Level 3 ESD抗扰度标准,EN61000-4-3 10V/m辐射抗扰度标准,EN61000-4-4 Level 3 EFT/Burst标准,EN61000-4-5 Level 2 Surge标准,EN61000-4-6 10Vrms Conducted Immunity标准,EN61000-4-8 1A/m Magnetic Field标准
    - 安全认证:UL60950-1 和 CAN/CSA C22.2 No. 60950-1(仅JTF08、JTF10和JTF12)


    产品特点和优势




    1. 高功率密度:如JTF15型号的37.5W/in³。
    2. 宽输入电压范围:能够处理24V或48V输入电压,适用范围广泛。
    3. 高可靠性:能够在极端环境下稳定运行,支持高达1600VDC的隔离电压。
    4. 灵活性:支持单输出和双输出配置,可以根据应用需求选择合适的型号。
    5. 高效能:效率高达90%,减少能量损失。


    应用案例和使用建议




    应用案例:在工业自动化控制系统中,JTF系列DC/DC转换器可以提供稳定的电源供给,确保系统在恶劣环境下的正常运行。例如,在一个工厂自动化流水线上,可以使用JTF15型号来驱动各种传感器和执行器。

    使用建议:
    1. 散热管理:由于具有较高的工作温度范围,需要注意适当的散热措施,避免高温对设备造成损害。
    2. 选择合适的电容值:根据应用需求选择合适的电容值,以获得最佳的输出稳定性。
    3. 合理布局:合理安排电路板布局,确保良好的信号完整性和电磁兼容性。


    兼容性和支持




    JTF系列DC/DC转换器与大多数标准电子元件和设备兼容。制造商提供了全面的技术支持,包括产品文档、技术咨询和售后服务,确保用户能够顺利使用和维护产品。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |------|--------|
    | 输出电压不稳定 | 检查输入电压是否稳定,调整电容值或更换更稳定的电容。 |
    | 过热保护触发 | 检查散热系统是否有效,确认设备安装环境是否通风良好。 |
    | 启动延迟长 | 确认输入电压和负载条件是否满足要求,必要时调整负载或输入电压。 |


    总结和推荐




    JTF系列DC/DC转换器凭借其高功率密度、宽输入电压范围和高效能,成为众多应用的理想选择。在面对复杂且苛刻的工业环境时,其卓越的可靠性和灵活性使得该产品在市场上具备强大的竞争力。强烈推荐在需要高性能电源模块的应用场合中使用JTF系列DC/DC转换器。

JTF1024S05参数

参数
输入电压最大值 36V
输出电压 5V
输出总功率 15W
输出电流最大值 2A
类型 -
转换效率 87%
最大容性负载 -
开关频率 -
输入电压最小值 9V
散热方式 -
输出电压组数 1
特性 Remote On/Off,OCP,OVP,SCP
输出方式 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF1024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF1024S05 JTF1024S05数据手册

JTF1024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 226.3753
5+ ¥ 226.3753
10+ ¥ 222.3329
25+ ¥ 218.2905
100+ ¥ 218.2905
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 226.37
直接购买
加入购物车
