ECL15UD03-P

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 15W开关电源, 5 V dc, 12 V dc输出电压 1.5 A, 625mA输出电流, 2输出点
供应商型号: 1227739
供应商: 海外现货
标准整包数: 1

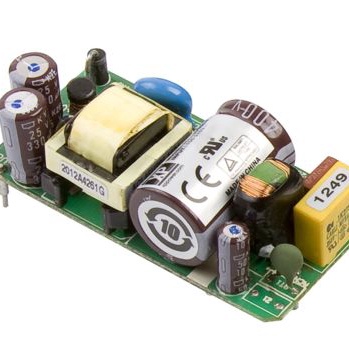

XP POWER AC-DC模块 ECL15UD03-P

ECL15UD03-P概述


    产品简介


    ECL系列电子元器件是一组高效率的电源模块,适用于多种不同的应用领域。这些模块具有单输出、双输出和三输出版本,旨在满足各种不同的电压和电流需求。ECL系列采用紧凑设计,便于安装在印刷电路板(PCB)或机箱内。此外,该系列还提供封装版本,以进一步增强其保护性和可靠性。

    技术参数


    输入特性
    - 输入电压:85-264 VAC(120-370 VDC)
    - 输入频率:47-63 Hz
    - 输入电流:
    - ECL05:0.1 A rms
    - ECL10:0.2 A rms
    - ECL15:0.3 A rms
    - ECL25:0.4 A rms
    - ECL30:0.8 A rms (230 VAC)
    - 冲击电流:冷启动时,20 A (115 VAC),40 A (230 VAC) @ 25°C
    - 输入保护:内置保险丝
    输出特性
    - 输出电压范围:见表格
    - 负载调整率:最大±0.5% (单输出);最大±0.9% (多输出)
    - 线性调整率:最大±0.5% (单输出);最大±0.9% (多输出)
    - 电磁兼容性:符合EN55022标准
    - 安全认证:IEC60950-1, EN60950-1, UL60950-1, CSA22.2 No. 234 per cULA
    其他性能
    - 功率密度:ECL05-2.25 W/立方英寸;ECL10-5.50 W/立方英寸
    - 平均无故障时间(MTBF):ECL05/10 > 450 kHrs;ECL15/25/30 > 400 kHrs
    - 工作温度:-20°C 至 +70°C
    - 湿度:95% RH,非凝结状态

    产品特点和优势


    独特的功能
    - 超紧凑尺寸:占用空间小,便于安装。
    - 灵活的输出配置:可选单输出、双输出和三输出版本,以适应不同应用的需求。
    - 高功率密度:如ECL10达到5.50 W/立方英寸。
    - 严格的负载调整率和线性调整率:确保输出电压的稳定性。
    - 高效率:某些型号的效率高达82%。
    - 长保修期:提供三年质保。
    市场竞争力
    - 高可靠性,符合多项国际安全和电磁兼容性标准。
    - 在同类产品中具有较高的性价比。
    - 适合需要紧凑设计和高可靠性的应用场景。

    应用案例和使用建议


    应用场景
    - 通信设备:电信基站、路由器、交换机等。
    - 工业控制:工厂自动化系统、机器人、传感器等。
    - 医疗设备:监护仪、呼吸机等。
    - 消费电子产品:智能家居、游戏机、LED照明等。
    使用建议
    - 负载调整:确保在使用过程中,负载不超过额定值的130%,持续时间不超过30秒,平均输出功率不超过额定值。
    - 散热:采用自然对流冷却方式,确保良好的通风条件。
    - 输入保护:在极端环境下使用时,建议外加额外的输入保护装置。

    兼容性和支持


    兼容性
    - 支持与各种标准输入和输出连接器配合使用,如JST PHR、JST XHP系列。
    厂商支持
    - 提供详尽的技术文档和支持服务,包括在线论坛、电话咨询和技术培训。
    - 提供定制化解决方案,以满足特定应用需求。

    常见问题与解决方案


    问题1:如何正确接线?
    - 解决方案:参照技术手册中的接线图进行操作,确保正负极正确连接。
    问题2:输出电压不稳定怎么办?
    - 解决方案:检查负载变化情况,确保负载不超出额定范围。必要时,检查输入电源是否稳定。
    问题3:设备运行时发热严重怎么办?
    - 解决方案:确保设备处于良好通风环境中,避免过载运行。必要时,可以增加外部散热装置。

    总结和推荐


    综合评估
    - ECL系列电源模块以其超紧凑的设计、多样化的输出配置和高效率脱颖而出,适合各种高性能的应用需求。
    - 高可靠性及长保修期使其成为许多专业应用的理想选择。
    推荐
    - 强烈推荐在需要高效、稳定电源供应的应用场景中使用ECL系列电源模块。

ECL15UD03-P参数

参数
类型 -
输出电压组数 2
输入电压最小值 90V~264V(AC)
开关频率 -
输出电压 5V
转换效率 81%
特性 Universal Input
最大容性负载 -
散热方式 -
输出方式 Fixed
输出电流最大值 1.5A,625mA
输出总功率 15W
输入电压最大值 -
长*宽*高 62mm(长度)*30.7mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECL15UD03-P厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECL15UD03-P数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECL15UD03-P ECL15UD03-P数据手册

ECL15UD03-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
