JWL4024S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL40系列, 9 → 36 V 直流输入, 24V 直流输出, 40W
供应商型号: 2679783
供应商: 海外现货
标准整包数: 1

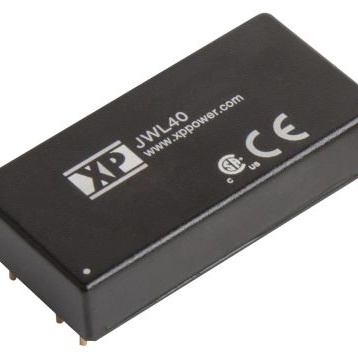

XP POWER AC-DC模块 JWL4024S24

JWL4024S24概述

    JWL40 Series DC-DC Converter 技术手册解析

    产品简介


    JWL40 系列 DC-DC 转换器是一款高性能的单输出和双输出转换器,广泛应用于信息技术(ITE)设备和其他需要高效率电源管理的应用场合。此系列转换器具备宽输入电压范围(9V 至 75V)、紧凑的尺寸(2英寸 x 1英寸),以及高功率密度(50W/in³)。它的关键特性包括:1500 VDC 的输入至输出隔离、超宽的工作温度范围(-40°C 至 +105°C)、以及可选的散热片以提升性能。

    技术参数


    - 输出电压:3.3V 至 30V,具体取决于型号。
    - 最大输入电压:9V 至 75V。
    - 最大输出电流:最高可达 8A。
    - 效率:最高可达 91%。
    - 工作温度:-40°C 至 +105°C。
    - 过压保护:3.9V 至 30V 不等。
    - 尺寸:单个模型尺寸为 2.00 x 1.00 x 0.43 英寸(50.8 x 25.4 x 11.0 毫米)或 2.00 x 1.00 x 0.40 英寸(50.8 x 25.4 x 10.2 毫米)。
    - 重量:约 0.066 磅(30.0克)。
    - 开关频率:285 kHz。
    - 隔离电压:1500 VDC/60 s 或 1800 VDC/1 s。
    - 最大容性负载:具体根据输出电压和型号有所不同。
    - 瞬态响应:负载变化 25%时,恢复时间小于 250 微秒。
    - 纹波噪声:100/150 mV 峰峰值。

    产品特点和优势


    JWL40 系列的优势在于其宽输入电压范围、高效率、紧凑的设计以及出色的稳定性。它的双重隔离设计确保了系统的可靠性和安全性,而高效率则降低了热损耗,延长了设备的使用寿命。此外,这款转换器的高功率密度使其在空间受限的应用环境中表现出色,如通信设备、工业自动化和医疗设备。

    应用案例和使用建议


    JWL40 系列适用于多种应用场合,包括数据中心、工业控制设备、医疗器械、电信设备等。例如,在一个典型的医疗设备应用中,JWL40 可以为多个传感器和微处理器提供稳定的电力供应。为了最大化其性能,建议在设计电路时考虑添加合适的电容滤波器来进一步减少纹波噪声,并确保连接线足够短以减少杂散电感。对于极端温度条件下的应用,建议选择带散热片的版本以增强热管理能力。

    兼容性和支持


    JWL40 系列与广泛的 IT 和通信设备兼容,且配备了丰富的安全认证,如 UL/cUL60950-1 和 CB Report IEC60950-1。此外,制造商还提供了详尽的技术支持文档,包括应用指南和常见问题解答,以帮助用户更好地理解和利用这款转换器。

    常见问题与解决方案


    - 问题:如何确定所需的输出电压?
    解决方案:参考手册中的“Models and Ratings”表格,根据所需的应用需求选择合适的输出电压型号。

    - 问题:如何正确连接远程开关控制?
    解决方案:将远程开关控制端连接到转换器的第 3 引脚,ON 状态为逻辑高电平(3.5V 至 12V),OFF 状态为逻辑低电平(<1.2V)。

    - 问题:如何改善纹波噪声?
    解决方案:通过在输出端增加适当的陶瓷电容滤波器(如 0.47 µF)来降低纹波噪声。

    总结和推荐


    综上所述,JWL40 系列 DC-DC 转换器以其宽输入范围、高效能、高可靠性及广泛的兼容性,成为了各类电子设备中不可或缺的组成部分。强烈推荐使用 JWL40 系列转换器,尤其是在对电源管理要求严格的应用场景中。

JWL4024S24参数

参数
散热方式 -
转换效率 91%
开关频率 -
输入电压最大值 36V
特性 Remote On/Off,SCP
类型 -
输入电压最小值 9V~36V(DC)
输出总功率 -
输出方式 -
输出电流最大值 1.67A
输出电压组数 1
输出电压 24V
最大容性负载 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
