JCK3012S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 9 → 18 V 直流输入, 12V 直流输出, 30W
供应商型号: JCK3012S12
供应商: TME
标准整包数: 1

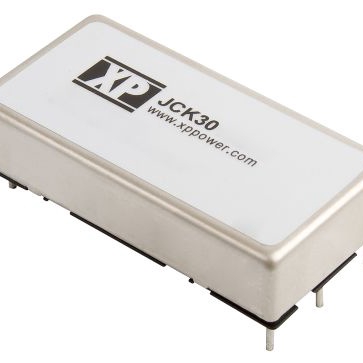

XP POWER AC-DC模块 JCK3012S12

JCK3012S12概述

    DC-DC Converter JCK Series 技术手册概述

    1. 产品简介


    产品类型:DC-DC转换器
    主要功能:将不同输入电压(如12V、24V、48V)转换为所需的输出电压(如3.3V、5V、12V、15V),并提供单路或双路输出选项。
    应用领域:广泛应用于通信、工业控制、医疗设备等领域,适用于各种需要稳定电源的应用场景。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9-18VDC(12V)、18-36VDC(24V)、36-75VDC(48V) |
    | 输出电压 | 见表格,支持±5V、±12V、±15V |
    | 输出电流 | 见表格 |
    | 输入电流 | 见表格 |
    | 最大容性负载 | 见表格 |
    | 效率 | 最高达92% |
    | 隔离电压 | 1600VDC输入到输出、输入到外壳、输出到外壳 |
    | 开/关控制 | 远程开/关 |
    | 工作温度范围 | -40°C至+75°C |
    | 贮存温度范围 | -40°C至+125°C |
    | EMC认证 | 符合EN标准(EN55022、EN61000-4-2、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8) |

    3. 产品特点和优势


    特点:
    - 2:1输入范围,适用于多种电压输入。
    - 高效率,最高可达92%。
    - 1600VDC的高隔离电压,确保安全性。
    - 支持远程开/关控制,方便管理。
    - 宽工作温度范围,从-40°C到+75°C。
    - 三年保修,可靠耐用。
    优势:
    - 高效节能,减少能源消耗。
    - 多种电压输入选择,灵活性强。
    - 高隔离电压,适合对安全要求高的应用。
    - 稳定可靠,适用于工业及商业环境。

    4. 应用案例和使用建议


    应用案例:
    - 用于通信基站的电源供应系统。
    - 医疗设备中的电源管理系统。
    - 工业自动化控制设备中的电源模块。
    使用建议:
    - 根据具体应用需求选择合适的输入电压和输出电压组合。
    - 考虑使用外部滤波电容以满足电磁兼容性要求。
    - 在高温环境下工作时,建议使用散热器以保持设备正常运行。

    5. 兼容性和支持


    兼容性:
    - 该产品可以与各种常见的通信设备、工业控制系统和医疗设备兼容。
    - 可通过调整外部电阻进行输出电压微调。
    支持:
    - 厂商提供三年质保服务。
    - 提供详细的技术文档和应用笔记,便于用户了解产品的使用方法和技术细节。

    6. 常见问题与解决方案


    常见问题:
    - 问题:设备在低温环境下启动困难。
    - 解决方案:确认设备已正确连接所有必要的外部滤波电容,并在安装过程中考虑到环境温度的影响。
    - 问题:设备在负载变化时出现输出电压波动。
    - 解决方案:检查负载电流是否超出设备的最大额定值,并根据需要调整外部滤波电容。

    7. 总结和推荐


    综合评估:
    - 该产品具备高效率、高隔离度、宽工作温度范围等特点,非常适合在工业和商业环境中使用。
    - 设备的设计和制造均经过严格的质量控制,确保长期稳定可靠。
    推荐:
    - 推荐在需要高效、稳定电源的场合使用本产品。特别是对于要求高隔离度和宽工作温度范围的应用,该产品具有显著的优势。

JCK3012S12参数

参数
类型 -
输出方式 -
最大容性负载 -
输入电压最大值 18V
输出电压 12V
输出总功率 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输入电压最小值 9V~18V(DC)
开关频率 -
输出电流最大值 2.5A
转换效率 91%
散热方式 -
输出电压组数 1
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK3012S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK3012S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK3012S12 JCK3012S12数据手册

JCK3012S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.772 ¥ 513.8109
5+ $ 55.5408 ¥ 448.565
10+ $ 48.8612 ¥ 398.1107
50+ $ 46.7933 ¥ 381.2619
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 513.81
