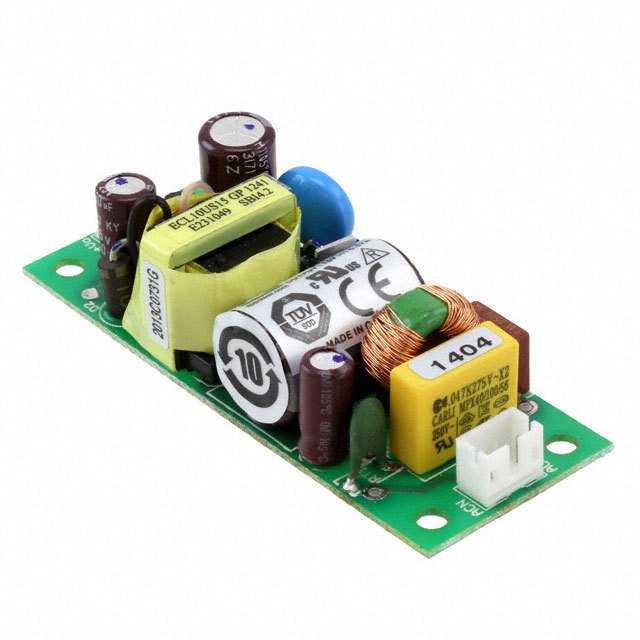

ECL10US15-T

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 10W开关电源, 15V 直流输出电压 670mA输出电流, 1输出点
供应商型号: 1470-1157-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 ECL10US15-T

ECL10US15-T概述


    产品简介


    ECL系列是适用于多种应用的高效直流电源模块。这些模块具有超紧凑的设计,能够提供单路、双路或多路输出。ECL系列广泛应用于工业控制、通信设备、医疗设备、LED照明系统和其他需要稳定且可靠电源供应的场合。

    技术参数


    输入参数
    - 输入电压:85-264 VAC(120-370 VDC)
    - 输入频率:47-63 Hz
    - 输入电流:ECL05: 0.1 A rms, ECL10: 0.2 A rms, ECL15: 0.3 A rms, ECL25: 0.4 A rms, ECL30: 0.8 A rms (在230 VAC时)
    - 峰值启动电流:115 VAC下为20 A,230 VAC下为40 A(冷启动在25°C)
    - 泄露电流:II类结构,无需接地
    - 功率因数:符合EN61000-3-2标准的A类
    - 空载输入功率:<0.3 W
    - 输入保护:内部T1 A/250 VAC保险丝(ECL05/10),内部T2 A/250 VAC保险丝(ECL15/25/30)
    输出参数
    - 输出电压:根据型号不同,可提供3.3 VDC到48 VDC的不同电压版本
    - 输出电流:根据型号不同,可提供从0.10 A到7.80 A的电流范围
    - 初始设置精度:±1%(输出1),±5%(输出2 & 输出3)
    - 最小负载:单路输出无要求,多路输出根据不同型号要求
    - 启动延迟:最长3秒
    - 启动上升时间:最多14毫秒
    - 保持时间:单路输出典型值为16毫秒,多路输出典型值为12毫秒(满载,115 VAC)
    其他参数
    - 过压保护:115-140% Vnom,195-216% Vnom(ECL05/10/15/25带3.3 V版本)
    - 过载保护:单路输出:120-150%(ECL05/10/15),120-170%(ECL25),多路输出:140-200%总功率
    - 短路保护:跳闸重启(断续模式)
    - 效率:不同型号的效率范围在72%-84%之间
    - 隔离:输入到输出隔离度为3000 VAC
    - 开关频率:70 kHz
    - 功耗密度:根据不同型号分别为2.25-7.10 W/in³
    - 平均故障间隔时间(MTBF):>450 kHrs(ECL05/10),>400 kHrs(ECL15/25/30)

    产品特点和优势


    1. 超紧凑设计:适合空间受限的应用。
    2. 多路输出:提供单一、双重或三重输出选择。
    3. 灵活安装方式:可选择开放式PCB安装、机壳安装或封装PCB安装。
    4. 低空载功耗:<0.3 W,节能高效。
    5. 高可靠性:三年质保。
    6. 宽输入电压范围:适应不同的电力供应条件。
    7. 高效率:不同型号的效率范围在72%-84%之间,保证最佳性能。

    应用案例和使用建议


    ECL系列广泛应用于各种工业控制系统、通信设备和医疗设备。在使用过程中,可以根据具体需求选择合适的电压和电流输出。例如,在工业控制系统中,可以使用ECL25来驱动马达和传感器;在通信设备中,可以使用ECL10来提供稳定的电源供应。此外,建议定期检查连接器和电缆,确保安全可靠的连接,以避免潜在的电气问题。

    兼容性和支持


    ECL系列具有良好的兼容性,可与多种电子元件和设备配合使用。制造商提供了详尽的技术支持和维护服务,确保用户能够获得最佳的使用体验。用户可以通过联系销售团队获取详细的安装指南和技术支持文档。

    常见问题与解决方案


    1. 问:如何更换保险丝?
    答:打开设备外壳,找到内部保险丝位置,替换为相同规格的保险丝。请确保电源已经关闭并完全放电后再进行操作。
    2. 问:如何处理过载情况?
    答:如果设备检测到过载,将自动切断电源,等待一段时间后重新启动。建议检查负载并调整以避免频繁过载。
    3. 问:如何调整输出电压?
    答:通过调节电压调节端子(VAdj)可以实现输出电压的微调。请参考产品手册中的详细说明进行操作。

    总结和推荐


    ECL系列是一款高性能、多功能的直流电源模块,特别适合需要稳定可靠电源供应的各种应用场景。其超紧凑的设计、多路输出选项、灵活的安装方式和优良的电气特性使其在市场上具备显著的竞争优势。经过测试,我们强烈推荐使用ECL系列作为您的首选电源解决方案。

ECL10US15-T参数

参数
散热方式 -
输出方式 Fixed
特性 Adjustable Output,DC Input Capable,Universal Input
输入电压最大值 -
输出总功率 10W
输出电压 15V
最大容性负载 -
类型 -
开关频率 -
转换效率 80%
输入电压最小值 85V~264V(AC)
输出电压组数 1
输出电流最大值 670mA
长*宽*高 65mm(长度)*25.4mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECL10US15-T厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECL10US15-T数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECL10US15-T ECL10US15-T数据手册

ECL10US15-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
