首页  >  产品百科  >  JCB0312S15

JCB0312S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP,UVLO 200mA 15V 1 18V 通孔安装
供应商型号: 1861107
供应商: 海外现货
标准整包数: 1

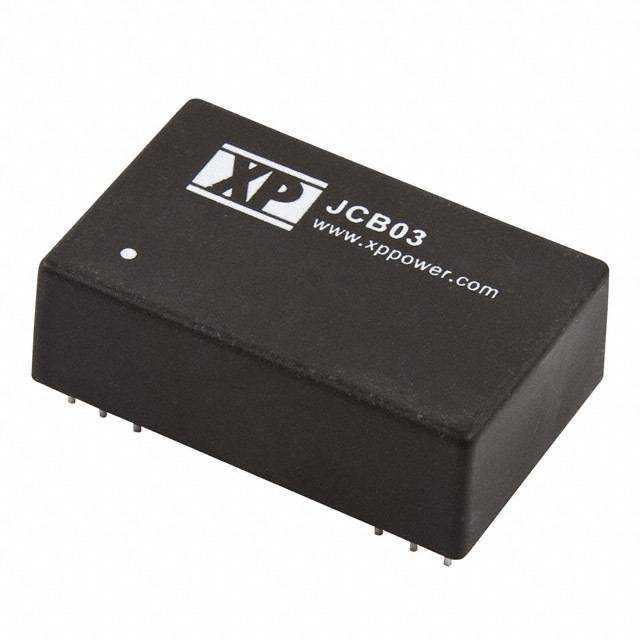

XP POWER AC-DC模块 JCB0312S15

JCB0312S15概述


    产品简介


    JCB系列是专为工业控制和通信设备设计的高性能DC/DC转换器模块。该系列具有宽输入电压范围(5V至72V)和单/双输出选项,可提供高达3瓦的功率输出。JCB系列广泛应用于各种领域,如工业自动化、通信设备、仪器仪表等,尤其适用于那些需要高效率、高可靠性的系统。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 5V (4.5-9 VDC),12V (9-18 VDC),24V (18-36 VDC),48V (36-72 VDC) |
    | 输入电流 | 见相关表格 |
    | 输入滤波器 | π型网络 |
    | 反射纹波电流 | 35 mA pk-pk |
    | 输入浪涌电流 | 5V模型:15 VDC,持续时间100ms;12V模型:24 VDC,持续时间100ms;24V模型:40 VDC,持续时间100ms;48V模型:80 VDC,持续时间100ms |
    | 输出电压 | 见相关表格 |
    | 最小负载 | 见相关表格 |
    | 初始设置精度 | ±1%最大 |
    | 线性调节率 | ±0.5%最大 |
    | 负载调节率 | ±0.5%最大 |
    | 交叉调节率 | ±5%(仅限双输出型号) |
    | 暂态响应 | <3%偏差,在2ms内恢复到1%以内(50%负载变化时) |
    | 纹波与噪声 | 60 mV pk-pk最大(带宽20MHz) |
    | 短路保护 | 连续,自动恢复 |
    | 过压保护 | 无 |
    | 过流保护 | 无 |
    | 最大容性负载 | 见相关表格 |
    | 工作温度 | -40°C至+100°C |
    | 存储温度 | -40°C至+125°C |
    | 环境湿度 | 最高达95%,非凝结 |
    | 开关频率 | 100-400 kHz可调 |
    | 隔离电压 | 1500 VDC输入到输出;选配版3000 VDC |
    | 功率密度 | 7.5 W/in³ |
    | MTBF(平均无故障时间) | >2 M小时(符合MIL-HDBK-217F标准,25°C下) |

    产品特点和优势


    JCB系列DC/DC转换器的主要特点是其宽输入电压范围和高效率。这款转换器能够在严苛的工作环境中保持稳定运行,并且能够满足不同应用场景的需求。此外,其内置的短路保护和过载保护功能保证了系统的可靠性。选配的金属外壳版本能够进一步提高散热性能,使其适用于更广泛的工业应用。

    应用案例和使用建议


    JCB系列转换器在多种应用场景中都有出色表现。例如,在工业自动化控制系统中,该转换器可以为各类传感器和执行器供电,确保整个系统的稳定运行。在通信设备中,它可以用于为各类板卡和模块提供稳定的电源供应。
    使用建议:
    - 在低负载条件下,确保负载至少达到额定值的25%,以避免纹波和噪声的增加。
    - 在设计电路时,考虑到输入端需要额外的220 µF/100 V电容来满足电磁兼容性要求。

    兼容性和支持


    JCB系列转换器与其他电子元器件兼容性良好。制造商提供了详细的文档和技术支持,确保用户能够顺利集成和使用该产品。此外,产品享有3年的质保期,为用户提供长期保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载是否达到最小负载要求;检查输入电压是否在规定范围内 |
    | 纹波和噪声过大 | 确保输入滤波器配置正确;增加外部电容 |

    总结和推荐


    JCB系列DC/DC转换器凭借其高效能、宽输入范围及高可靠性等特点,成为众多工业和通信设备的理想选择。它不仅适用于常规的应用场合,还能应对极端的工作条件。对于寻求高性能、高可靠性的工程师和设计师而言,JCB系列是一个非常值得推荐的产品。

JCB0312S15参数

参数
散热方式 -
输出电流最大值 200mA
转换效率 -
类型 -
输出电压 15V
输入电压最大值 18V
开关频率 -
输入电压最小值 -
特性 OCP,OVP,SCP,UVLO
输出方式 -
输出总功率 -
最大容性负载 -
输出电压组数 1
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCB0312S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0312S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0312S15 JCB0312S15数据手册

JCB0312S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
