首页  >  产品百科  >  JHL0312S15

JHL0312S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHL03系列, 10 → 17 V 直流输入, 15V 直流输出, 3W
供应商型号: 1672046
供应商: 海外现货
标准整包数: 10

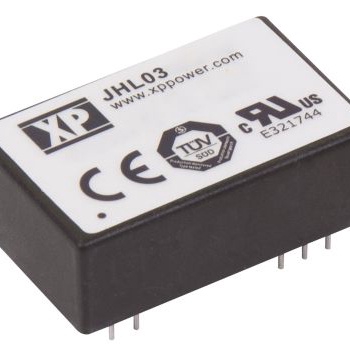

XP POWER AC-DC模块 JHL0312S15

JHL0312S15概述

    JHL03 Series DC-DC Converter 技术手册

    产品简介


    JHL03 系列是 XP Power 公司生产的高效 DC-DC 转换器,具备医疗应用认证和高标准绝缘性能。此系列转换器专为医疗器械和其他需要高可靠性的设备设计,提供稳定且安全的电源解决方案。产品类型包括单路和双路输出,具有多种输入电压和输出电压选项。

    技术参数


    | 参数 | 值 | 备注 |
    |
    | 输入电压范围 | 10-17 V / 20-30 V | 分别对应 12 V 和 24 V 两种规格 |
    | 输出电压 | 5.0 V / 12.0 V / 15.0 V / ±12.0 V / ±15.0 V
    | 输出电流 | 最大 600 mA | 双路输出情况下分别对应 |
    | 输入电流(空载) | 56 mA / 38 mA
    | 输入电流(满载) | 325 mA / 167 mA
    | 最大容性负载 | 720 µF / 300 µF / 240 µF / ±140 µF / ±120 µF
    | 效率 | 72% - 82%
    | 绝缘强度 | 4000 VAC (1分钟)| 满足 IEC60601-1 第三版标准 |
    | 工作温度范围 | -20°C 至 +80°C | 自然对流冷却 |

    产品特点和优势


    1. 医疗应用认证:通过 IEC60601-1 第三版标准认证,适合医疗器械使用。
    2. 高绝缘等级:4000 VAC 的隔离电压,确保了极高的安全性和可靠性。
    3. 小巧尺寸:采用 DIP24 封装,尺寸仅为 1.25 x 0.80 x 0.40 英寸,便于安装。
    4. 高效能:最高可达 82% 的转换效率,确保了较低的能量损耗。
    5. 宽输入电压范围:支持 10-30 VDC 输入,适用于不同电压系统。

    应用案例和使用建议


    JHL03 系列广泛应用于医疗设备、工业控制系统和通信设备等领域。例如,在医疗监护仪中,JHL03 可以提供稳定的电源供应,确保设备在各种工作条件下的正常运行。
    使用建议:
    1. 在使用过程中,应确保输入电压在指定范围内,避免过压损坏。
    2. 考虑到设备的散热要求,建议采用自然对流冷却方式。
    3. 为了保证输出电压的精度,可以根据需要调整外部电阻,进行输出电压的微调。

    兼容性和支持


    - 兼容性:与市面上主流的医疗器械和控制系统兼容,可以无缝集成。
    - 支持:XP Power 提供全面的技术支持,包括产品手册、应用指南和技术咨询。

    常见问题与解决方案


    1. 问题:设备启动时,输出电压不稳。
    解决方案:检查输入电压是否在允许范围内,调整外部电阻进行输出电压的微调。
    2. 问题:设备过热。
    解决方案:增加散热措施,如使用散热片或风扇。
    3. 问题:设备无法正常工作。
    解决方案:检查接线是否正确,重新上电并进行自检。

    总结和推荐


    JHL03 系列 DC-DC 转换器凭借其高效、可靠和医疗级认证等特点,在众多应用中表现出色。无论是医疗器械还是工业控制系统,都能提供卓越的电源解决方案。强烈推荐在高要求的应用环境中使用该系列产品。

JHL0312S15参数

参数
最大容性负载 -
输出电压组数 1
类型 -
输入电压最小值 12V(DC)
散热方式 -
特性 OCP,OVP,SCP,UVLO
输出电压 15V
开关频率 -
转换效率 78%
输入电压最大值 17V
输出方式 -
输出电流最大值 200mA
输出总功率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHL0312S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHL0312S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHL0312S15 JHL0312S15数据手册

JHL0312S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
