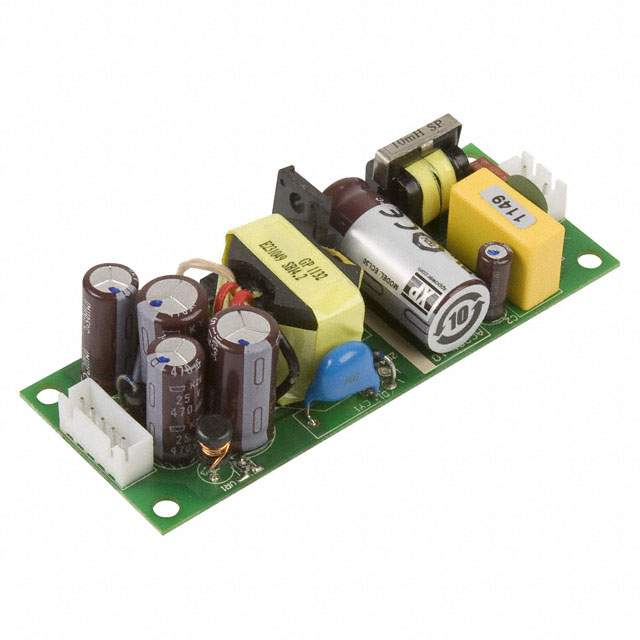

ECL30UD02-T

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 30W开关电源, ±15V 直流输出电压 1A输出电流, 2输出点
供应商型号: 1470-1206-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 ECL30UD02-T

ECL30UD02-T概述


    产品简介


    产品类型:
    ECL系列电源模块是一种高效率、超紧凑的电源转换装置,适用于各种电子设备。它们提供单输出、双输出及三输出版本,以满足不同的应用需求。
    主要功能:
    - 输入电压范围广泛(85-264 VAC 或 120-370 VDC)
    - 支持多种输出电压(3.3V至48V)
    - 高效率设计,典型值可达84%
    - 峰值负载能力,适用于瞬时大功率需求
    - 宽温度适应范围(-20°C至+70°C)
    应用领域:
    - 通信设备
    - 工业自动化
    - 医疗设备
    - LED照明系统
    - 一般嵌入式应用

    技术参数


    - 输入电压: 85-264 VAC(120-370 VDC)
    - 输入频率: 47-63 Hz
    - 输入电流:
    - ECL05: 0.1 A rms
    - ECL10: 0.2 A rms
    - ECL15: 0.3 A rms
    - ECL25: 0.4 A rms
    - ECL30: 0.8 A rms at 230 VAC
    - 最大输入电流: 冷启动条件下,115 VAC 为 20 A,230 VAC 为 40 A
    - 效率: 见表格
    - 最小负载:
    - 单输出版本:无限制
    - 多输出版本:不同型号有不同的最小负载要求
    - 输出电压: 见表格
    - 输出电流: 见表格
    - 峰值负载持续时间: <30秒,最大占空比为10%
    - 工作温度范围: -20°C至+70°C
    - 存储温度范围: -40°C至+85°C
    - 隔离度: 3000 VAC输入到输出
    - 开关频率: 70 kHz典型值
    - 功率密度:
    - ECL05: 2.25 W/In³
    - ECL10: 5.50 W/In³
    - ECL15: 5.30 W/In³
    - ECL25: 5.90 W/In³
    - ECL30: 7.10 W/In³
    - 可靠性: MTBF >400 kHrs(至MIL-HDBK-217F标准)

    产品特点和优势


    - 超紧凑设计: 超薄外壳设计适合空间有限的应用场合。
    - 高效率: 典型值高达84%,有助于降低系统能耗。
    - 多输出选项: 单输出、双输出及三输出版本可选,适应各种系统需求。
    - 低待机电流: <0.3 W,适用于节能设备。
    - 宽输入电压范围: 85-264 VAC或120-370 VDC,适用于全球电力供应标准。
    - 高可靠性和长寿命: MTBF大于400k小时,且有3年保修期。
    - 符合国际安全标准: 如IEC60950-1、EN60950-1等。

    应用案例和使用建议


    应用案例:
    - LED照明系统: 在商业建筑和公共设施中的LED照明系统中使用ECL系列电源模块可以实现高效的能源管理。
    - 通信设备: 在电信设备中,用于稳定供电,确保设备的可靠运行。
    - 工业自动化: 在工厂自动化设备中,能够提供稳定可靠的电源,提高生产效率。
    使用建议:
    - 确保电源模块在规定的温度范围内运行,尤其是在高温环境下要注意散热措施。
    - 根据实际需求选择合适的输出电压和电流配置,避免过载情况发生。
    - 使用适当的输入和输出电缆,确保连接稳固可靠。
    - 针对需要多路输出的应用场景,注意监控不同输出端的负载平衡,避免某一路负载过大影响整体稳定性。

    兼容性和支持


    - 兼容性: ECL系列电源模块具备广泛的兼容性,可以与各种主流电子元器件和设备配套使用。
    - 支持和服务: 制造商提供全面的技术支持服务,包括但不限于产品安装指导、故障排除、维修保养等。用户可以通过官方网站获取详细的文档和支持信息。

    常见问题与解决方案


    - 问题: 电源模块启动时出现过热现象。
    - 解决方案: 检查散热条件,确保良好的通风环境;如有必要,安装额外的散热片或风扇。

    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否稳定;确认负载平衡,避免某一路负载过大导致输出电压波动。
    - 问题: 电源模块无法启动。
    - 解决方案: 确认输入电压在正常范围内;检查连接线路是否有断开或接触不良的情况。

    总结和推荐


    总结:
    ECL系列电源模块以其高效能、紧凑设计、广泛适用性和卓越的可靠性,在多个领域中表现出色。无论是小型LED照明系统还是大型工业自动化设备,ECL系列都能提供稳定可靠的电源支持。
    推荐:
    鉴于其优异的性能和广泛的应用场景,我们强烈推荐使用ECL系列电源模块。无论是在成本效益方面,还是在系统可靠性方面,ECL系列都是值得信赖的选择。

ECL30UD02-T参数

参数
特性 Adjustable Output,DC Input Capable,Universal Input
输入电压最大值 -
输出总功率 30W
输入电压最小值 85V~264V(AC)
散热方式 -
类型 -
输出方式 Fixed
输出电流最大值 1A
最大容性负载 -
转换效率 83%
输出电压组数 2
开关频率 -
输出电压 15V
长*宽*高 87.9mm(长度)*34.6mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装
