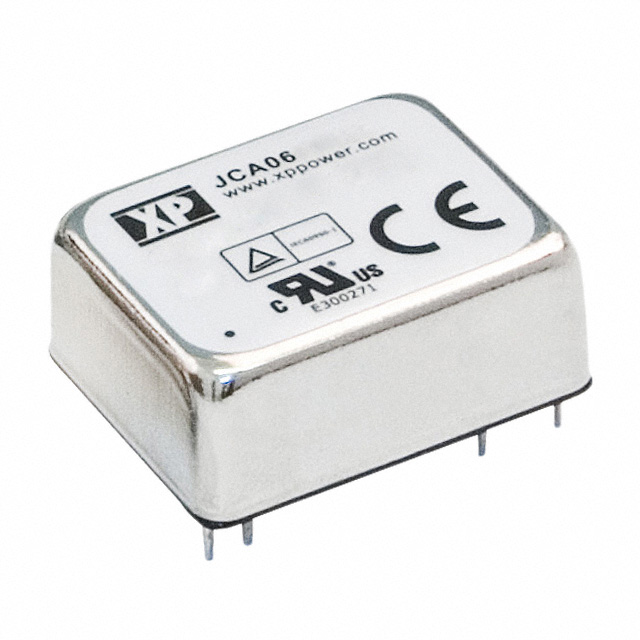

JCA0624D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 18 → 36 V 直流输入, ±15V 直流输出, 6W
供应商型号: 1337148
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCA0624D03

JCA0624D03概述


    产品简介


    JCA系列电子元器件是适用于工业控制、通信系统、医疗设备和消费电子等领域的高效能直流转换模块。它们提供了紧凑的封装设计(1.0英寸 x 0.8英寸),具备单输出和双输出模式,能够接受2:1输入范围,并且具有广泛的电压和电流规格选择。JCA系列通过了UL和TUV认证,提供3年的质保服务。

    技术参数


    - 输入电压范围:5V (4.5-9.0VDC),12V (9-18VDC),24V (18-36VDC),48V (36-75VDC)
    - 输入电流:见表格
    - 启动延迟时间:最大200ms
    - 启动上升时间:典型3.5ms
    - 负载调节:±1%
    - 过载保护:150%,典型的恢复方式为重启(短路模式)
    - 电磁兼容性:符合EN55022标准,传导和辐射等级A(B级需外部组件)

    产品特点和优势


    JCA系列电子元器件的最大特点是其紧凑的尺寸(1.0英寸 x 0.8英寸)和行业标准的引脚布局。这些特性使得它们易于集成到各种现有系统中,同时提供高度可靠性和稳定性。此外,其宽泛的工作温度范围(-40°C至+100°C)使其能够在极端环境下正常工作,确保了产品的高性能和长期稳定性。JCA系列还具有出色的过流和短路保护功能,提高了系统的安全性。

    应用案例和使用建议


    JCA系列电子元器件广泛应用于通信基站、数据中心、汽车电子等领域。例如,在通信基站中,JCA系列可以用于为各种敏感电路供电,如基站控制器、收发器等。为了充分利用JCA系列的优势,建议进行以下几点优化:
    - 确保输入电源稳定,避免电压波动。
    - 使用适当的滤波器以减少输入端的噪声干扰。
    - 根据负载要求选择合适的输出电压和电流规格。

    兼容性和支持


    JCA系列电子元器件与多种设备兼容,如通信设备、医疗仪器和工业控制系统。供应商提供详尽的技术支持和3年保修服务,确保客户能够获得最佳的应用体验。此外,厂商还提供了详细的安装指南和应用笔记,方便客户快速上手。

    常见问题与解决方案


    Q: 如何选择正确的输出电压和电流规格?
    A: 根据具体应用需求,查看产品手册中的规格表,选择最接近实际需求的规格。
    Q: 在什么情况下会触发过流保护?
    A: 当负载超过额定值的150%时,过流保护将被触发。可以通过外部调整负载来避免这种情况的发生。
    Q: 如何确保系统的安全性?
    A: 在安装过程中遵循手册中的安全规范,使用适当的接地措施,并确保所有的连接都牢固可靠。

    总结和推荐


    总体而言,JCA系列电子元器件凭借其紧凑的设计、卓越的性能和广泛的适用性,成为了市场上一款极具竞争力的产品。其高度可靠的过载保护功能和优异的电磁兼容性使其成为众多应用场合的理想选择。如果您正在寻找一款高效稳定的直流转换模块,JCA系列无疑是值得推荐的。

JCA0624D03参数

参数
输出总功率 6W
特性 OCP,OVP,SCP,UVLO
输入电压最小值 18V
散热方式 -
开关频率 -
输出电压 15V
最大容性负载 -
输出电流最大值 200mA,200mA
输入电压最大值 36V
输出方式 -
类型 -
转换效率 84%
输出电压组数 2
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0624D03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0624D03数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0624D03 JCA0624D03数据手册
