LCW150PS15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 150W交直流电源, LCW150系列, 15V输出电压 10A输出电流, 1输出点
供应商型号: 3790325
供应商: element14
标准整包数: 1

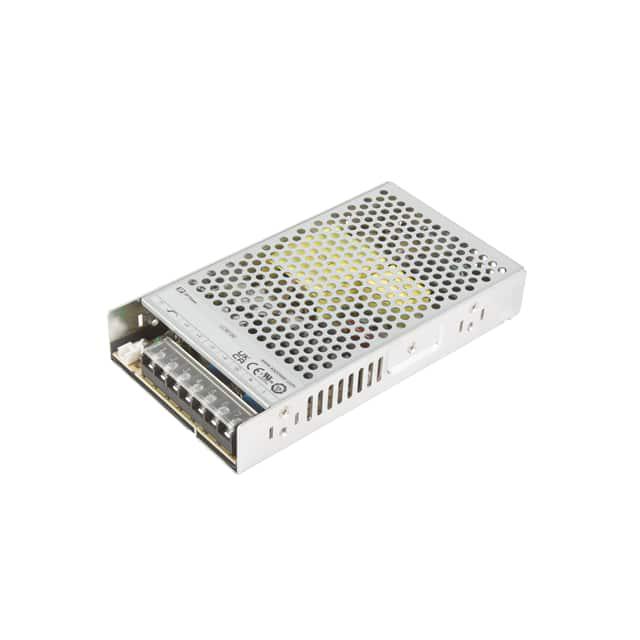

XP POWER AC-DC模块 LCW150PS15

LCW150PS15概述


    产品简介


    LCW150系列是一款适用于工业电子、科技及家用电器领域的高效能AC-DC电源供应器。这些电源采用自然对流冷却设计,能够在无需额外风扇的情况下实现150W的功率输出。LCW150系列电源的主要特点是具有宽输入电压范围(85-305VAC)、主动功率因数校正(Active PFC)和多种安全保护功能,如过电流、过电压和过载保护。它们还具有远程开关控制功能,可以广泛应用于辅助电源、安全系统、照明控制、智能家居及办公室控制系统等领域。

    技术参数


    LCW150系列提供了四种不同型号,具体参数如下表所示:
    | 型号编号 | 输出电压(V) | 输出电流(A) | 效率(%) | 最大容性负载(μF) | 功率(W) |
    |
    | LCW150PS12 | 12.0 | 10.8 - 13.2 | 12.5 | 120mV | 150 |
    | LCW150PS15 | 15.0 | 13.5 - 16.5 | 10.0 | 120mV | 150 |
    | LCW150PS24 | 24.0 | 21.6 - 26.4 | 6.3 | 150mV | 150 |
    | LCW150PS48 | 48.0 | 45.6 - 55.2 | 3.2 | 200mV | 150 |
    这些电源的尺寸为:7.05英寸×3.89英寸×1.18英寸(179.0毫米×99.0毫米×30.0毫米),并在极端温度范围内(-30°C到+70°C)能够正常工作。效率可达88%,并且具有短路、过电压及过载保护功能。

    产品特点和优势


    LCW150系列电源的核心优势在于其高效率、宽输入电压范围、良好的电磁兼容性(EMC)和多样化的安全保护机制。特别是它们的效率高达88%,远超同类产品。此外,主动功率因数校正(PFC)确保了更稳定的工作状态,减少了谐波干扰。其集成的短路、过电流及过电压保护使该产品非常适合于严苛的工业环境。产品还提供一个可选的涂层选项,以增强其防潮能力和延长使用寿命。

    应用案例和使用建议


    LCW150系列电源适用于多种应用场合,包括工业自动化系统、安全监控系统、智能楼宇系统、家庭娱乐及办公设备等。例如,在安全系统中,它们可以为摄像头和其他传感器提供稳定的电力供应;在智能家居应用中,它们可以为各种智能控制器供电。
    使用建议方面,需要注意避免超过额定输出功率,定期检查接线和连接点以确保良好接触。另外,在高温环境下工作时,建议参考温降曲线进行适当调整以防止过热。

    兼容性和支持


    LCW150系列电源具有良好的兼容性,符合IEC、UL和CE安全认证标准,适用于全球范围内的大多数电子产品。厂商还提供三年质保,以及一系列的技术支持服务,包括安装指导、故障排查和产品更新等。

    常见问题与解决方案


    1. 问题:如何进行远程开关控制?
    - 解决方案: 将+RC端子设置为浮动状态或0V(最大0.8V)相对于-RC端子,此时输出将开启;如果+RC端子在4至10VDC范围内,则输出将关闭。

    2. 问题:如何测量电压调整范围?
    - 解决方案: 使用万用表测量输出电压,调整输出电压旋钮以观察电压变化,标准允许的调整范围为±10%。

    3. 问题:过载保护是如何工作的?
    - 解决方案: 当输出电流超过额定值时,电源会自动进入恒流模式,并在过载状况解除后恢复正常工作。

    总结和推荐


    综上所述,LCW150系列电源是一款集高效性、稳定性、安全性于一体的优质产品。其广泛应用范围、可靠的保护机制以及完善的售后服务体系使其在市场上具备显著的竞争优势。我们强烈推荐LCW150系列电源作为各种电子设备的理想选择。

LCW150PS15参数

参数
输入电压最大值 -
转换效率 -
类型 -
输出电压 15V
输出电压组数 1
散热方式 -
输出方式 Fixed
输入电压最小值 85V~305V(AC),120V~430V(DC)
特性 Adjustable Output,DC Input Capable,PFC,Remote On/Off
输出电流最大值 10A
输出总功率 150W
开关频率 -
最大容性负载 -
安装方式 底座安装
零件状态 在售
包装方式 盒装

LCW150PS15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

LCW150PS15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER LCW150PS15 LCW150PS15数据手册

LCW150PS15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 249.09
5+ ¥ 242.18
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 249.09
直接购买
加入购物车
