JWE0848D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,SCP 86% 265mA,265mA 15V 2 75V 48V(DC) DIP-16 通孔安装 23.8mm(长度)
供应商型号: 1470-4088-ND
供应商: Digi-Key
标准整包数: 1

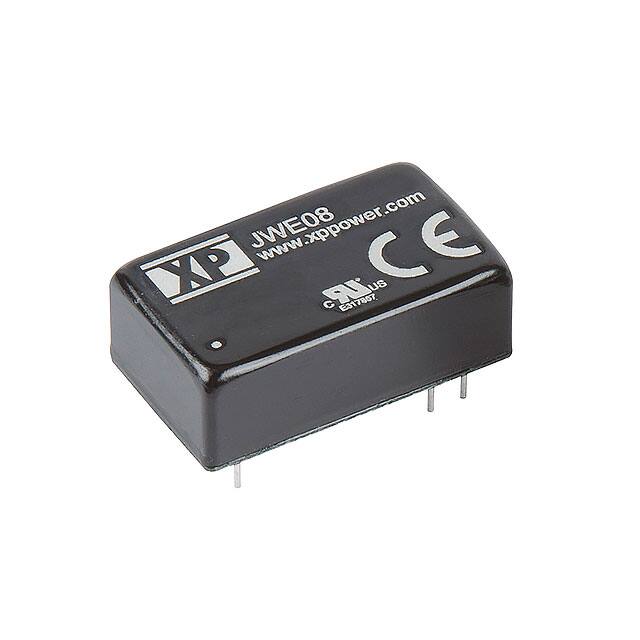

XP POWER AC-DC模块 JWE0848D15

JWE0848D15概述

    JWE08 Series DC-DC Converter 技术手册

    1. 产品简介


    JWE08系列DC-DC转换器是一款高性能电源模块,适用于各种工业、通信及医疗设备。该产品提供单路和双路输出选项,具备超宽的输入电压范围(4:1),能够满足不同应用的需求。其采用DIP16封装,具有1500VDC隔离电压等级,能够在-40°C到+105°C的宽温环境下正常工作。

    2. 技术参数


    - 输入电压范围: 9-36V 或 18-75V(根据型号)
    - 输出电压: 单路输出:3.3V、5.0V、12.0V、15.0V、24.0V;双路输出:±12.0V、±15.0V
    - 输出电流: 单路输出最大1600mA,双路输出最大335mA
    - 效率: 高达86%
    - 隔离电压: 1500VDC
    - 工作温度范围: -40°C 到 +105°C
    - 存储温度范围: -50°C 到 +125°C
    - 金属外壳: 灵活散热设计
    - 尺寸: 0.94 x 0.54 x 0.31英寸(23.8 x 13.7 x 8.0毫米)

    3. 产品特点和优势


    - 高功率密度: 在紧凑的设计中提供高效的能量转换。
    - 宽输入电压范围: 4:1的宽输入范围适应多种电源环境。
    - 超低功耗: 高效的转换技术使功耗降到最低。
    - 高隔离电压: 1500VDC的隔离电压保证安全可靠的电源供应。
    - 高可靠性: 工作温度范围广,适用于恶劣环境。
    - 长期保修: 提供三年质保。

    4. 应用案例和使用建议


    - 工业自动化: 用于各类传感器、驱动器和控制板的电源供给。
    - 通信设备: 为路由器、交换机和其他网络设备提供稳定电源。
    - 医疗设备: 在医疗成像设备中提供可靠的电源支持。
    使用建议:
    - 根据不同的负载需求选择合适的型号。
    - 确保散热良好,尤其是在高温环境下使用时。
    - 使用符合标准的外部电容,以优化电路性能。

    5. 兼容性和支持


    - 兼容性: 与主流控制器板卡、通信设备及其他电子元件兼容。
    - 支持: 厂商提供详尽的技术文档和快速响应的客户服务,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在额定范围内,确保接地良好。
    - 问题: 散热不良导致过热。
    - 解决方案: 确保有足够的散热空间,避免长时间满载运行。

    7. 总结和推荐


    JWE08系列DC-DC转换器凭借其高效、可靠和宽输入电压范围的优势,在工业、通信和医疗等领域中表现出色。我们强烈推荐这款产品给需要高性能电源模块的客户。无论是在严格的工业环境中还是在需要高精度输出的医疗设备中,JWE08都能提供卓越的表现。

JWE0848D15参数

参数
输出电流最大值 265mA,265mA
散热方式 -
转换效率 86%
输出电压 15V
输出总功率 -
开关频率 -
类型 -
特性 OCP,SCP
输入电压最大值 75V
输入电压最小值 48V(DC)
最大容性负载 -
输出电压组数 2
输出方式 -
长*宽*高 23.8mm(长度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0848D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0848D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0848D15 JWE0848D15数据手册

JWE0848D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.7184 ¥ 271.1537
5+ $ 31.7408 ¥ 263.0519
25+ $ 29.4424 ¥ 244.0039
100+ $ 27.4873 ¥ 227.801
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 271.15
直接购买
加入购物车
