JCA0212S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 9 → 18 V 直流输入, 15V 直流输出, 2W
供应商型号: 1289156
供应商: 海外现货
标准整包数: 1

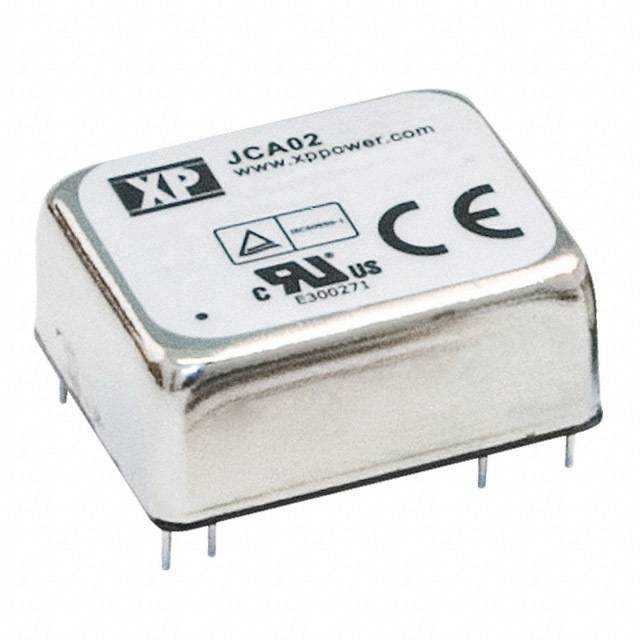

XP POWER AC-DC模块 JCA0212S15

JCA0212S15概述

    JCA系列DC-DC转换器技术手册

    产品简介


    JCA系列是一款高性能的DC-DC转换器,提供单输出和双输出型号,适用于各种工业应用。其紧凑型设计(1.0英寸 x 0.8英寸)采用金属外壳封装,可适应严苛的工作环境。JCA系列凭借其出色的性能和可靠性,在电源管理领域得到广泛应用。

    技术参数


    - 输入电压范围: 5V(4.5-9.0VDC)、12V(9-18VDC)、24V(18-36VDC)、48V(36-75VDC)
    - 效率: 见效率表格
    - 输入电流: 见表
    - 输入滤波: Pi网络
    - 输入涌流保护:
    - 5V模型:10V,1秒最大
    - 12V模型:25V,1秒最大
    - 24V模型:50V,1秒最大
    - 48V模型:100V,1秒最大
    - 输出电压: 见表
    - 初始设置精度: ±1%最大
    - 启动延迟: 30ms最大
    - 启动上升时间: 3.5ms典型
    - 最小负载: 无最小负载要求
    - 线性调节率: ±0.3%
    - 负载调节率: ±1%
    - 交叉调节率: ±5%(双输出型号)
    - 瞬态响应: 4%最大偏差,恢复到1%以内<500µs
    - 纹波与噪声: 50mV峰峰值(20MHz带宽)
    - 过电流保护: 150%典型,跳闸并重启(hiccup模式)
    - 短路保护: 持续且自动恢复
    - 过电压保护: 150%典型,输入重置以恢复
    - 温度系数: ±0.05%/°C
    - 隔离: 输入到输出1500VDC基本绝缘,输入到外壳500VDC,输出到外壳500VDC
    - 开关频率: 300kHz典型
    - 功率密度: JCA02: 6.25W/in³, JCA03: 9.38W/in³
    - 平均无故障时间(MTBF): >2MHrs至MIL-HDBK-217F,25°C,GB
    - 工作温度范围: -40°C至+100°C
    - 存储温度范围: -55°C至+125°C
    - 工作湿度: 高达95%RH,非凝结

    产品特点和优势


    JCA系列DC-DC转换器具备多项显著特点和优势:
    - 紧凑型设计: 尺寸仅为1.0英寸 x 0.8英寸,便于集成。
    - 行业标准引脚布局: 确保与现有电路板的无缝对接。
    - 宽输入电压范围: 适应不同电压需求,提高灵活性。
    - 高效率: 能效高达78%,符合严格的能源标准。
    - 卓越的电气性能: 初始设置精度高,瞬态响应快,确保稳定的输出性能。
    - 多重保护机制: 包括过电流、短路和过电压保护,保障设备安全。

    应用案例和使用建议


    JCA系列广泛应用于通信设备、工业自动化、医疗设备及安防系统等领域。例如,它可以用于通信基站的电源管理,为各类传感器和控制器提供稳定可靠的电源。在实际使用过程中,建议定期检查输入电压和输出电流,确保设备正常运行。同时,对于极端温度环境,需特别关注温度对设备性能的影响,必要时采取适当的散热措施。

    兼容性和支持


    JCA系列DC-DC转换器与其他标准电子元器件高度兼容,能够轻松集成到现有的电路板设计中。厂商提供详尽的技术文档和支持服务,确保用户能够快速上手和优化使用体验。

    常见问题与解决方案


    1. 问题: 设备无法启动。
    - 解决方案: 检查输入电压是否在额定范围内,确认接线正确无误。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查负载是否过重,如是,则增加负载或更换更强大的电源。
    3. 问题: 设备过热。
    - 解决方案: 确认设备是否处于正确的通风环境中,必要时增加散热装置。

    总结和推荐


    JCA系列DC-DC转换器凭借其紧凑设计、高效率和多重保护机制,在工业应用中表现出色。其广泛应用范围和高度兼容性使其成为电源管理领域的理想选择。总体而言,我们强烈推荐使用JCA系列DC-DC转换器,它不仅能提升系统的可靠性和稳定性,还能满足多种复杂的应用需求。

JCA0212S15参数

参数
输出电流最大值 140mA
输入电压最小值 9V
输入电压最大值 18V
类型 -
开关频率 300KHz(Typ)
散热方式 -
输出电压组数 1
输出电压 15V
输出总功率 2W
转换效率 74%
最大容性负载 -
输出方式 Fixed
特性 OCP,OVP,SCP,UVLO
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0212S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0212S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0212S15 JCA0212S15数据手册

JCA0212S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
