首页  >  产品百科  >  EME05US09

EME05US09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 5W开关电源, 9V 直流输出电压 722mA输出电流, 1输出点
供应商型号: SG-EME05US09
供应商: 国内现货
标准整包数: 1

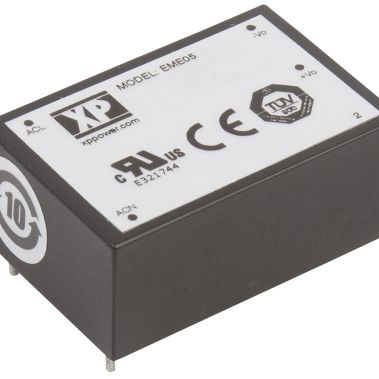

XP POWER AC-DC模块 EME05US09

EME05US09概述

    EME05 Series AC-DC Power Supplies 技术手册解读

    1. 产品简介


    EME05 系列是专为医疗应用设计的开放式框架和封装式 PCB 安装 AC-DC 单输出电源。该系列产品具备紧凑的外形尺寸和符合全球医疗安全标准的认证,适用于多种医疗设备和系统。EME05 系列提供两种机械选项:开放式框架和封装式 PCB 安装。其独特的双层绝缘(2 MOPP)特性使其易于集成到最新的医疗产品和应用中。

    2. 技术参数


    - 输入电压范围:85-264 VAC
    - 额定功率:5 W
    - 输出电压范围:3.3-48 VDC
    - 输出电流:从 104 mA 到 1960 mA
    - 效率:72%-86%
    - 工作温度:-25°C 至 +70°C(线性降额)
    - 负载调节率:±1%
    - 过压保护:115%-140% Vnom
    - 过载保护:130%-200%
    - 短路保护:自动重启模式
    - 浪涌电流:40 A(在 230 VAC 时)
    - 泄漏电流:符合 II 类结构,无接地要求
    - 安全认证:EN60601-1, ANSI/AAMI ES60601-1, IEC60601-1
    - 电磁兼容性:符合 EN55011 Class B, EN601000-3-2, EN61000-3-3, EN60601-1-2 标准

    3. 产品特点和优势


    - 小型化设计:紧凑的尺寸使得 EME05 系列可以安装在空间有限的医疗设备中。
    - 多重防护:双重绝缘和各种保护机制(如过压、过载和短路保护)提供了高度可靠的安全性。
    - 宽输入电压范围:支持 85-264 VAC 输入电压范围,适应不同的电网条件。
    - 高效率:在不同的负载条件下保持较高的转换效率,减少能源损耗。
    - 良好的电磁兼容性:符合国际标准,确保在医疗环境中不会产生干扰。
    - 长寿命设计:超过 400 kHrs 的平均无故障时间,提供稳定可靠的服务。

    4. 应用案例和使用建议


    EME05 系列广泛应用于医疗设备,如监护仪、呼吸机、超声波设备等。由于其高可靠性,可以在长时间连续运行的环境中保持稳定的输出。为了最大限度地发挥其效能,建议:
    - 在极端温度条件下使用时,需要考虑线性降额操作,避免过热。
    - 使用过程中注意散热,确保良好的空气流通。
    - 对于不同的医疗应用,根据输出电压选择合适的型号。

    5. 兼容性和支持


    - 兼容性:EME05 系列与其他医疗设备具有良好的兼容性,可以方便地集成到现有的系统中。
    - 支持和维护:供应商提供三年保修服务,保证产品质量和客户满意度。

    6. 常见问题与解决方案


    - 问题:启动延迟较长。
    - 解决办法:检查输入电压是否稳定,确保符合标准范围。
    - 问题:输出电压不稳定。
    - 解决办法:调整负载,确保负载在规定的范围内。
    - 问题:无法启动。
    - 解决办法:检查输入电源是否正常连接,重新启动电源。

    7. 总结和推荐


    EME05 系列 AC-DC 电源凭借其紧凑的设计、高效的性能和强大的安全性,在医疗设备领域表现出色。其优良的电气特性和卓越的电磁兼容性使其成为医疗应用的理想选择。我们强烈推荐这款电源作为医疗设备的首选供电解决方案。

EME05US09参数

参数
最大容性负载 -
特性 Universal Input
输入电压最小值 85V~264V(AC)
转换效率 -
散热方式 -
输出方式 -
类型 -
输出电压 9V
输入电压最大值 -
开关频率 -
输出总功率 -
输出电流最大值 555mA
输出电压组数 1
长*宽*高 38.1mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

EME05US09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

EME05US09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER EME05US09 EME05US09数据手册

EME05US09封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 279
10+ ¥ 260
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 279
