首页  >  产品百科  >  JCJ1024S2V5

JCJ1024S2V5

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCJ系列, 18 → 36 V 直流输入, 2.5V 直流输出, 10W
供应商型号: 1672451
供应商: 海外现货
标准整包数: 10

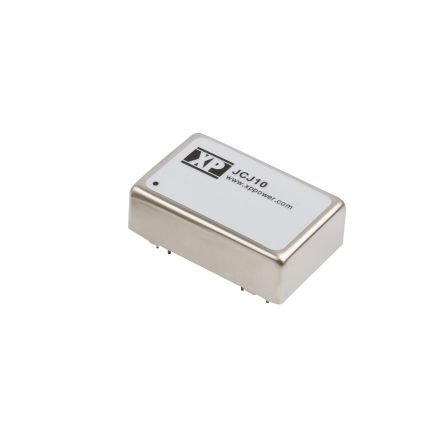

XP POWER AC-DC模块 JCJ1024S2V5

JCJ1024S2V5概述


    产品简介


    JCJ系列电子元器件
    JCJ系列电子元器件是一种高效能、多功能的直流到直流转换器(DC-DC Converter),适用于各种工业控制、通信系统和消费电子产品。该系列产品主要功能是将输入电压转化为所需的稳定输出电压,支持单路及双路输出,适用于多种不同的负载需求。凭借其高效率、宽输入范围和卓越的安全性能,JCJ系列广泛应用于服务器、电信设备、医疗器械和其他对电源稳定性要求极高的场合。

    技术参数


    - 功率等级: 8/10 瓦特
    - 输入电压范围:
    - 12 V (9-18 VDC)
    - 24 V (18-36 VDC)
    - 48 V (36-75 VDC)
    - 输入电流:
    - JCJ08: 20 mA
    - JCJ10: 10 mA
    - 输入滤波器: π网络
    - 隔离电压: 1500 VDC 输入到输出
    - 输出电压: 见下表
    - 效率: 见下表
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +125°C
    - 安全认证: UL60950-1, CAN/CSA C22.2 No.60950-1, UL62368-1

    产品特点和优势


    1. 高效率: JCJ系列通过先进的电源管理技术实现高达90%的转换效率,有效减少能源浪费。
    2. 宽输入电压范围: 能够适应广泛的输入电压,增强了应用灵活性。
    3. 隔离特性: 1500 VDC的输入到输出隔离电压,提供强大的电气保护。
    4. 可靠性和长寿命: 高达3年的质保期和超过900 K小时的MTBF,确保长期稳定的运行。
    5. 紧凑设计: 采用DIP-24金属封装,尺寸小且重量轻,便于集成到各类设备中。

    应用案例和使用建议


    JCJ系列电子元器件被广泛应用于服务器电源、通信基站、医疗设备等需要高可靠性和高效能的应用中。例如,在服务器电源系统中,它可以为不同的电路板提供稳定的电压,保障系统的正常运行。在使用过程中,建议定期检查散热情况,避免因过热导致的故障。

    兼容性和支持


    - 兼容性: 该产品与其他主流的电子元器件兼容,能够轻松集成到现有的硬件平台中。
    - 支持和维护: xppower.com 提供详尽的技术文档和支持服务,包括详细的安装指南、故障排查手册和在线技术支持。

    常见问题与解决方案


    1. 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在允许范围内,并确认连接线是否牢固。
    2. 问题: 设备无法启动。
    - 解决方案: 确认输入电压和电流是否符合要求,同时检查是否有短路或其他电气故障。
    3. 问题: 过载保护功能激活。
    - 解决方案: 减少负载或调整电源设置,以确保不超过最大负载能力。

    总结和推荐


    总体而言,JCJ系列电子元器件是一款高性能、多功能的直流到直流转换器,特别适合对电源性能和可靠性有严格要求的应用场合。凭借其出色的效率、宽泛的工作范围和可靠的电气保护,它在众多竞争者中脱颖而出。如果您需要一款稳定、高效的电源解决方案,JCJ系列无疑是一个明智的选择。强烈推荐给需要高质量电源管理的用户。

JCJ1024S2V5参数

参数
输出总功率 10W
输入电压最小值 18V
输出电流最大值 3A
输入电压最大值 36V
输出电压组数 1
转换效率 84%
类型 -
输出方式 -
特性 OCP,OVP,SCP
开关频率 -
输出电压 2.5V
散热方式 -
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCJ1024S2V5厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCJ1024S2V5数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCJ1024S2V5 JCJ1024S2V5数据手册

JCJ1024S2V5封装设计

查看详情并下载
Symbol
Footprint
3D Model
