首页  >  产品百科  >  JCK2012S12

JCK2012S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 9 → 18 V 直流输入, 12V 直流输出, 20W
供应商型号: 1738248
供应商: element14
标准整包数: 1

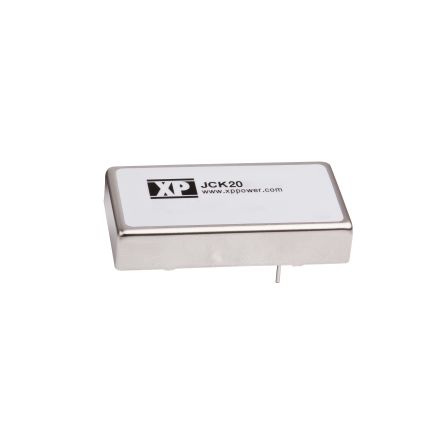

XP POWER AC-DC模块 JCK2012S12

JCK2012S12概述

    # DC-DC Converter 技术手册

    产品简介


    基本介绍
    本产品是 JCK 系列的 DC-DC 转换器,它是一款高效能电源转换装置。其主要用于工业自动化、通讯设备、数据中心等领域,提供稳定可靠的直流电压转换服务。该产品支持单输出和双输出,具有远程开关控制功能,且拥有高达 93% 的转换效率。

    技术参数


    输入特性
    - 输入电压范围:
    - 12 VDC(9-18 VDC)
    - 24 VDC(18-36 VDC)
    - 48 VDC(36-75 VDC)
    - 输入电流:
    - 根据不同输入电压范围,具体电流请参考模型列表(例如:12 VDC 输入时为 1.74 A)
    - 欠压锁定
    - 12 V 模型: 开启阈值 8.6 V,关闭阈值 7.9 V
    - 24 V 模型: 开启阈值 17.8 V,关闭阈值 16 V
    - 48 V 模型: 开启阈值 33.5 V,关闭阈值 30.5 V
    - 输入浪涌电流
    - 12 V 模型: 36 VDC,持续 100 ms
    - 24 V 模型: 50 VDC,持续 100 ms
    - 48 V 模型: 100 VDC,持续 100 ms
    输出特性
    - 输出电压:
    - 具体数值请参考模型列表(例如:JCK2012S3V3 模型,输出电压为 3.3 VDC)
    - 输出电压调节范围: ±10% 最大值(单输出模型)

    - 最小负载要求: 无最低负载要求
    - 线路调整率: ±0.5% 最大值
    - 负载调整率
    - 单输出模型: ±0.5% 最大值
    - 双输出模型: ±1% 最大值
    - 交叉调整率: 双输出时,±5%
    - 设定点精度: ±1% 最大值
    - 启动延迟时间: <20 ms
    - 启动上升时间: <5 ms
    - 纹波噪声: 75 mV pk-pk(20 MHz 带宽)
    - 瞬态响应: ±3% 最大偏差,在 250 μs 内恢复到 1%

    产品特点和优势


    JCK 系列 DC-DC 转换器具有多项显著的优势:
    - 高效率: 最高可达到 93%,非常适合高负载应用。
    - 高隔离度: 1600 VDC 输入到输出的隔离能力,确保安全。
    - 宽工作温度范围: -40°C 至 +100°C,适应多种严苛环境。
    - 远程控制功能: 支持远程开关控制,方便操作管理。

    应用案例和使用建议


    应用案例
    JCK 系列广泛应用于工业自动化控制系统,通信设备电源管理等领域。例如,在工厂自动化设备中,JCK 系列可作为设备内部的电源供应模块,确保稳定供电。
    使用建议
    - 在高负载条件下运行时,考虑到温升问题,建议安装散热片。
    - 为了减少纹波和噪声,输出端可以添加电容滤波器。
    - 确保远程控制线与接地线之间良好的接触,以保证远程开关控制的有效性。

    兼容性和支持


    JCK 系列 DC-DC 转换器支持广泛的输入电压范围,并且已经通过多种国际认证,如 CE 和 UKCA。产品提供三年保修期,确保长期可靠性。同时,产品还提供详细的应用指南和技术支持,帮助用户更好地利用和维护设备。

    常见问题与解决方案



    常见问题与解决方案


    - Q: 如何正确设置输出电压?
    - A: 参考技术手册中的输出电压调节部分,通过外部电阻进行精确调节。

    - Q: 设备在高温环境下工作不正常怎么办?
    - A: 确保设备安装散热片,并考虑降低负载来避免过热。如需进一步支持,请联系制造商的技术支持部门。
    - Q: 远程控制信号无效怎么办?
    - A: 检查远程控制线的连接是否良好,确保与接地线之间的正确接触。

    总结和推荐


    JCK 系列 DC-DC 转换器以其高效率、宽工作温度范围和远程控制功能,成为工业自动化和通讯设备领域的理想选择。对于需要高效电源转换且运行环境复杂多变的应用场景,强烈推荐使用该产品。

JCK2012S12参数

参数
输入电压最小值 9V
转换效率 90%
输出电流最大值 1.67A
输出总功率 20W
开关频率 330KHz(Typ)
最大容性负载 -
输出方式 Fixed
输入电压最大值 18V
特性 Remote On/Off,OCP,OVP,SCP,UVLO
散热方式 -
输出电压 12V
输出电压组数 1
类型 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK2012S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK2012S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK2012S12 JCK2012S12数据手册

JCK2012S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 228.5208
库存: 136
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 228.52
