JCB0324S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 18 → 36 V 直流输入, 5V 直流输出, 3W
供应商型号: 1859116
供应商: 海外现货
标准整包数: 1

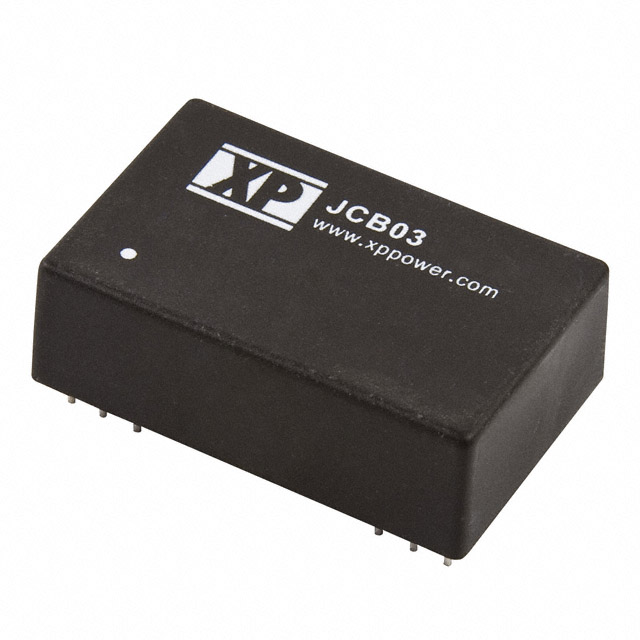

XP POWER AC-DC模块 JCB0324S05

JCB0324S05概述


    产品简介




    JCB系列电源模块是一种高效率、宽输入电压范围的DC/DC转换器。该系列产品支持单输出和双输出模式,适用于各种工业应用。主要功能包括:宽输入电压范围(5V至72V)、隔离电压高达3000VDC、优良的电磁兼容性(EMC)以及过载保护机制。这些特性使得JCB系列非常适合在严苛的工业环境中稳定运行。


    技术参数




    - 输入电压范围:5V (4.5-9VDC),12V (9-18VDC),24V (18-36VDC),48V (36-72VDC)
    - 输入电流:见型号表格
    - 输入滤波器:Pi网络
    - 输入反射纹波电流:35mA pk-pk通过12µH电感
    - 输入浪涌电压:5V模型15VDC(100ms),12V模型24VDC(100ms),24V模型40VDC(100ms),48V模型80VDC(100ms)
    - 初始设置精度:±1%最大值
    - 线性调节率:±0.5%最大值
    - 负载调节率:±0.5%最大值
    - 交叉调节率:±5%在双输出模型上(仅当一个输出为100%时)
    - 瞬态响应:<3%偏差,恢复到±1%在2ms内,对于50%负载变化
    - 纹波噪声:60mVpk-pk最大值,带宽20MHz
    - 短路保护:连续且自动恢复
    - 隔离电压:输入到输出1500VDC,可选高隔离版本3000VDC
    - 效率:见型号表格
    - 工作温度:-40°C至+100°C,85°C以上开始降额至100%
    - 存储温度:-40°C至+125°C
    - 湿度:最高95%,无凝结
    - 切换频率:100-400kHz可变


    产品特点和优势




    JCB系列电源模块的最大优势在于其宽输入电压范围、高隔离电压、优异的电磁兼容性以及紧凑的设计。特别适合需要在极端环境下稳定工作的应用场景。此外,该系列还提供多种输出配置选择,可以满足不同应用的需求。


    应用案例和使用建议




    应用案例


    1. 工业控制:用于PLC和分布式控制系统中的电源供应。
    2. 通信设备:在电信基站中为微处理器和传感器供电。
    3. 自动化设备:应用于各种自动化设备中,如机器人和自动化流水线。

    使用建议


    - 在安装过程中确保输入电容(220µF/100V)正确连接,以符合EN61000-4-4和EN61000-4-5标准。
    - 负载需保持在25%以上,以避免噪声和纹波增加。


    兼容性和支持




    JCB系列电源模块具有良好的兼容性,支持多种输入电压和输出配置。厂商提供了详细的使用说明和技术支持服务,确保用户能够正确安装和使用产品。


    常见问题与解决方案




    1. 问:如何确保输入电压不会超过模块的承受范围?
    答:根据输入电压范围表进行选择合适的模块,或者在输入端添加稳压电路。

    2. 问:如果负载低于25%,会导致什么问题?
    答:这会导致噪声和纹波显著增加,负载调节率也可能受到影响。建议负载始终保持在25%以上。

    3. 问:如何处理输出电压的交叉调节问题?
    答:通过调整负载比例来减小交叉调节的影响,确保两个输出之间负载比例合理。


    总结和推荐




    JCB系列电源模块以其宽输入电压范围、高隔离电压和良好的电磁兼容性,成为一种极具竞争力的产品。其多功能性和可靠性使其适用于各种工业环境,特别适合在要求严格的场合中使用。强烈推荐给需要稳定、高效电源供应的用户。

JCB0324S05参数

参数
输入电压最小值 18V
最大容性负载 -
类型 -
开关频率 400KHz
输出方式 Fixed
输出总功率 3W
转换效率 80%
输出电压 5V
特性 OCP,OVP,SCP,UVLO
输入电压最大值 36V
输出电压组数 1
输出电流最大值 600mA
散热方式 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCB0324S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0324S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0324S05 JCB0324S05数据手册

JCB0324S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 95.2511
5+ ¥ 91.441
10+ ¥ 85.345
25+ ¥ 83.821
100+ ¥ 83.821
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 95.25
