JWE0624D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE06系列, 9 → 36 V 直流输入, ±12V 直流输出, 6W
供应商型号: 1470-4066-ND
供应商: Digi-Key
标准整包数: 1

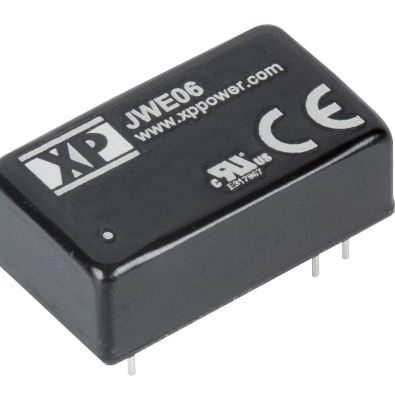

XP POWER AC-DC模块 JWE0624D12

JWE0624D12概述

    JWE06 Series DC-DC Converter 技术手册深度解读

    一、产品简介


    JWE06系列是一款高性能的DC-DC转换器,采用宽电压输入范围设计,提供单输出和双输出两种类型。它广泛应用于工业自动化、通信设备、医疗仪器及嵌入式系统等领域。此款转换器通过高效的设计实现了高功率密度和超宽输入电压范围,满足多种严苛环境下的需求。

    二、技术参数


    以下是JWE06系列的主要技术规格:
    | 参数类别 | 指标范围 | 单位 | 备注 |
    ||
    | 输入电压范围(Single) | 9-36 VDC
    | 输入电压范围(Dual) | 18-75 VDC
    | 输出电压 | 3.3 V至30 VDC | VDC | 参见“Models & Ratings”表格 |
    | 输出电流 | 250 mA 至 1500 mA | mA | 参见“Models & Ratings”表格 |
    | 最大电容负载 | 视具体型号 | µF | 参见“Models & Ratings”表格 |
    | 效率 | 最高可达88% | %
    | 隔离电压 | 1500 VDC | VDC
    | 工作温度范围 | -40°C 至 +105°C | °C
    | 存储温度范围 | -50°C 至 +125°C | °C
    | 封装尺寸 | 0.94 x 0.54 x 0.31英寸

    三、产品特点和优势


    1. 宽输入电压范围:支持4:1的输入电压范围,适应不同供电条件,简化系统设计。
    2. 高效率和高功率密度:最大效率达到88%,且单位体积内功率密度高达38 W/in³,适合紧凑型设计。
    3. 隔离保护:1500 VDC输入到输出隔离电压,确保电路安全运行。
    4. 全生命周期保障:具备短路保护、过载保护和自动恢复功能,提高长期稳定性。
    5. 金属外壳设计:采用金属外壳增强散热性能并符合防火标准(UL 94V-0)。

    四、应用案例和使用建议


    JWE06系列广泛应用于工业自动化控制、通信基站、电力系统监控设备等场合。例如,在医疗设备中,需要稳定的低压电源输出以驱动敏感模块时,可以选用JWE0624S05(24V输入,5V输出,1200mA)。
    使用建议:
    - 在高温环境下使用时,需根据“Derating Curve”调整负载功率,确保安全运行。
    - 对于射频干扰敏感的应用场景,建议外接滤波电容(如CHEMI-CON KY 330µF/100V),以进一步降低纹波噪声。

    五、兼容性和支持


    JWE06系列与主流的工业控制主板和通信接口高度兼容。制造商提供长达三年的产品保修服务,并配套详细的用户手册和技术支持文档。同时,该系列产品已通过多项国际安全认证(如IEC60950-1、UL60950-1),确保在全球范围内合规使用。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 纹波噪声超标 | 增加外部陶瓷电容(如0.47µF) |
    | 过热保护触发 | 降低输出功率或改善散热条件 |
    | 启动时输入电压不稳 | 检查输入端是否存在浪涌现象 |
    | 输出电压偏差过大 | 调整外部电感或电容值 |

    七、总结和推荐


    JWE06系列凭借其宽输入范围、高效率及卓越的可靠性,成为一款极具竞争力的DC-DC转换器。尤其在高可靠性需求的工业应用中表现优异。我们强烈推荐这一系列产品,尤其是在以下场景:
    - 需要高效率、低纹波电源的应用;
    - 系统设计空间有限且要求紧凑布局的场合;
    - 强调电磁兼容性的复杂项目中。
    总之,JWE06系列为现代电子设计提供了坚实的基础,是值得信赖的选择。
    最终评价:★★★★★
    推荐指数:★★★★★

JWE0624D12参数

参数
输入电压最小值 9V~36V(DC)
输出方式 DC-DC
输入电压最大值 36V
散热方式 -
输出电压组数 2
转换效率 86%
类型 -
最大容性负载 -
特性 OCP,SCP
输出电压 12V
输出总功率 -
开关频率 -
输出电流最大值 250mA,250mA
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0624D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0624D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0624D12 JWE0624D12数据手册

JWE0624D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
