首页  >  产品百科  >  JTF1024S3V3

JTF1024S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, 3.3V 直流输出, 10W
供应商型号: 1227516
供应商: 海外现货
标准整包数: 1

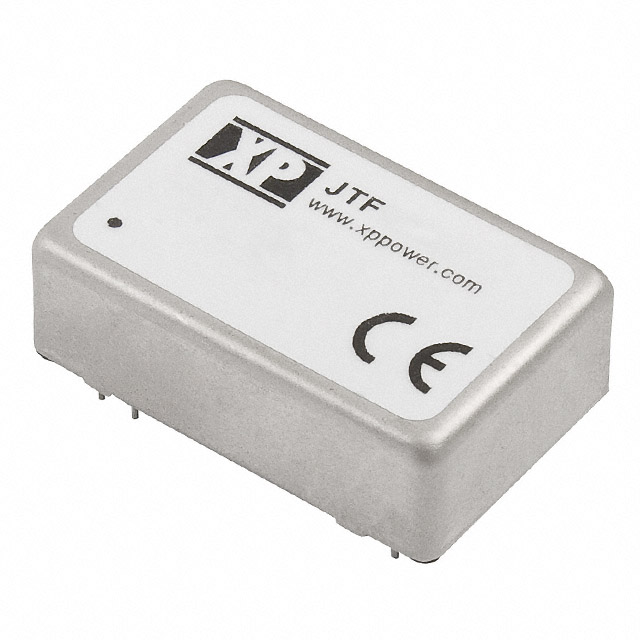

XP POWER AC-DC模块 JTF1024S3V3

JTF1024S3V3概述


    产品简介


    JTF系列DC/DC转换器是高功率密度的电源模块,适用于广泛的输入电压范围(9-75 VDC),并具有多种输出选项。该系列转换器适用于工业自动化、通信设备、医疗设备和其他需要高效、稳定电源的应用领域。

    技术参数


    输入
    - 电压范围: 24 V (9-36 VDC), 48 V (18-75 VDC)
    - 输入电流: 见技术手册表格
    - 输入滤波器: Pi网络
    - 反射电流: 20 mA pk-pk,通过12 µH电感器和47 µF电容器,频率范围为5 Hz到20 MHz
    - 输入浪涌:
    - 24 V型号:50 VDC,持续100 ms(12 W版本持续1秒)
    - 48 V型号:100 VDC,持续100 ms(12 W版本持续1秒)
    输出
    - 输出电压: 见技术手册表格
    - 最小负载: 无要求
    - 初始设置精度: ±1.0% (JTF15),±1.2% (其他型号)
    - 启动延迟: 20 ms典型
    - 线性调节: ±0.2%单输出,±0.5%双输出
    - 负载调节: ±0.5%单输出,±1.0%双输出
    - 交叉调节: ±5% (双输出型号,见注释2)
    - 瞬态响应: ±3%最大偏差,恢复至±1%以内需时250 µs (25%负载变化)
    - 纹波与噪声: JTF08, JTF10, JTF12型号:85 mV pk-pk,带宽20 MHz;JTF15型号:60 mV pk-pk,带宽20 MHz (见注释3)
    过载保护
    - 过载保护: 150%满载典型 (JTF08, JTF15),170%满载典型 (JTF10, JTF12)
    - 过压保护:
    - 3.3 V型号:3.9 V典型
    - 5 V型号:6.2 V典型
    - 12 V型号:15 V典型
    - 15 V型号:18 V典型
    - ±5 V型号:±6.2 V典型
    - ±12 V型号:±15 V典型
    - ±15 V型号:±18 V典型
    - 短路保护: 重启保护 (hiccup),自动恢复
    隔离
    - 隔离: 输入到输出1600 VDC,输入到外壳1600 VDC,输出到外壳1600 VDC
    - 隔离电容: JTF15型号最大2000 pF,其他型号最大1500 pF
    其他特性
    - 切换频率: JTF15型号典型330 kHz,其他型号典型270 kHz
    - 功率密度: JTF08: 20 W/in³,JTF10: 25 W/in³,JTF12: 30 W/in³,JTF15: 37.5 W/in³
    - 平均无故障时间: >1百万小时 (MHR) (见注释1)
    - 效率: 见技术手册表格

    产品特点和优势


    JTF系列DC/DC转换器具有以下显著特点:
    - 高功率密度:最高可达37.5 W/in³,适合紧凑空间的设计。
    - 宽输入电压范围:支持9-75 VDC输入,适应多种应用需求。
    - 高效率:典型效率达到90%,有效减少能量损耗。
    - 宽工作温度范围:从-40°C到+105°C,适应恶劣环境。
    - 高可靠性:MTBF超过1百万小时,确保长期稳定运行。
    - 多功能保护:提供全面的过载、过压和短路保护机制。

    应用案例和使用建议


    应用案例:
    1. 工业自动化:JTF系列广泛应用于工业自动化设备,如机器人控制系统和传感器网络。
    2. 通信设备:适用于通信基站和路由器等通信基础设施。
    3. 医疗设备:在医疗成像设备和生命支持系统中,JTF系列提供了可靠的电源保障。
    使用建议:
    1. 散热管理:确保良好的自然对流散热,避免因高温导致的性能下降。
    2. 负载匹配:根据应用需求选择合适的输出电压和电流,以确保最佳效率和稳定性。
    3. 安装注意事项:确保按照手册中的机械细节和尺寸要求进行安装,避免错误连接。

    兼容性和支持


    兼容性:
    - 输入电容:外部输入电容要求为330 µF/100 V。
    - 互操作性:JTF系列与市场上主流的通信协议和接口兼容,便于集成。
    支持和维护:
    - 保修期:3年质保。
    - 技术支持:厂商提供全面的技术支持服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    问题1: 产品启动时输出电压不稳定。
    - 解决方案: 检查输入电压是否符合要求,并确认是否有外部负载波动。若问题依旧,可联系厂商技术支持。
    问题2: 输出纹波过大。
    - 解决方案: 确认输出滤波电路是否正确安装,并检查负载电流是否超出规定范围。必要时添加额外滤波电容。
    问题3: 短路保护未正常工作。
    - 解决方案: 检查短路保护电路连接是否正确,确认保护阈值设定是否符合应用要求。如无法解决问题,请联系厂商技术支持。

    总结和推荐


    JTF系列DC/DC转换器凭借其高功率密度、宽输入电压范围、高性能输出、可靠保护机制和宽工作温度范围,成为工业应用中的理想选择。该系列产品不仅满足了现代电子设备对电源的高要求,还具备强大的兼容性和长期稳定的运行表现。因此,强烈推荐用于需要高效、可靠电源供应的各种工业应用场合。

JTF1024S3V3参数

参数
散热方式 -
输出方式 -
输出电压 3.3V
输出总功率 -
类型 -
转换效率 85%
输出电流最大值 2.7A
最大容性负载 -
特性 Remote On/Off,OCP,OVP,SCP
开关频率 -
输入电压最大值 36V
输入电压最小值 9V~36V(DC)
输出电压组数 1
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1024S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF1024S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF1024S3V3 JTF1024S3V3数据手册

JTF1024S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 214.902
3+ ¥ 206.3073
5+ ¥ 202.185
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 214.9
