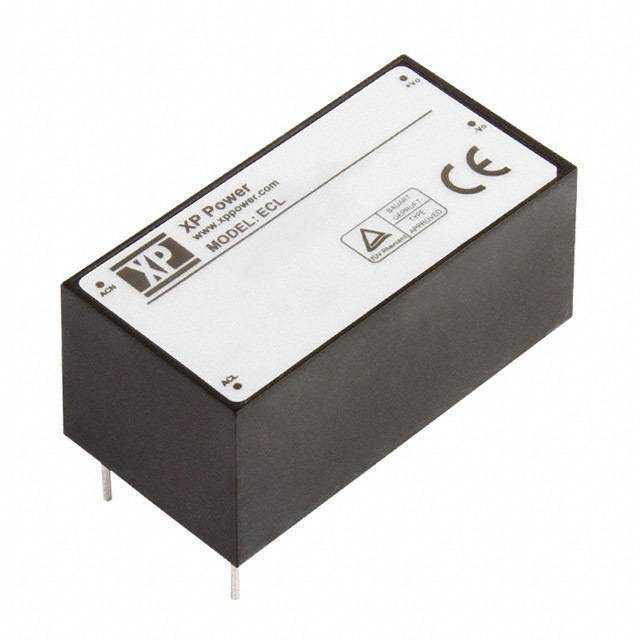

ECL05US24-E

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 5W开关电源, 24V 直流输出电压 210mA输出电流, 1输出点
供应商型号: 1765288
供应商: element14
标准整包数: 1

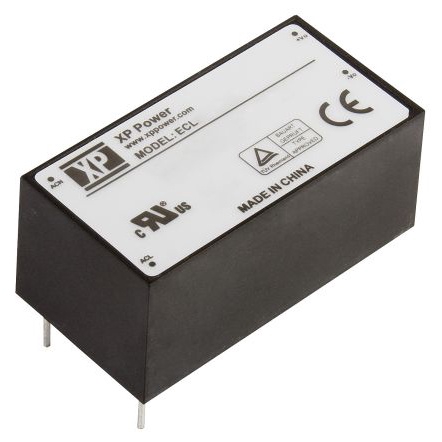

XP POWER AC-DC模块 ECL05US24-E

ECL05US24-E概述


    产品简介


    ECL系列电源模块是一种高度集成的直流电源转换器,适用于各种工业和消费电子产品。该系列产品提供单输出、双输出和三输出版本,满足不同应用场景的需求。主要特点包括超紧凑尺寸设计、多种安装方式(开放式印刷电路板安装和机壳安装)以及低无负载输入功率。ECL系列具有宽输入电压范围,支持广泛的输出电压和电流,广泛应用于通信设备、医疗仪器、安防系统等领域。

    技术参数


    - 输入电压: 85-264 VAC (120-370 VDC)
    - 输入频率: 47-63 Hz
    - 输出功率: 5-30瓦
    - 输出电压: 见表格
    - 效率: 见表格
    - 工作温度范围: -20°C 至 +70°C,+50°C至+70°C之间线性降额
    - 存储温度: -40°C 至 +85°C
    - 隔离电压: 3000 VAC 输入到输出
    - 切换频率: 70 kHz (典型值)
    - 无负载输入功率: <0.3 W
    - 过载保护: 单输出版本为120-150%,多输出版本为140-200%
    - 短路保护: 跳闸并重启(回路模式)
    - 温度系数: 0.05%/°C

    产品特点和优势


    ECL系列电源模块具备以下几个显著特点:
    - 超紧凑尺寸: 设计紧凑,方便安装于狭小空间。
    - 多输出版本: 提供单输出、双输出及三输出版本,适用范围广。
    - 低无负载输入功率: <0.3 W,节能环保。
    - 宽输入电压范围: 支持85-264 VAC (120-370 VDC),适应性强。
    - 3年保修: 提供长期质量保证,增强用户信心。
    这些特点使ECL系列电源模块成为多种应用场景的理想选择,特别是在需要高密度集成和高效能表现的场合中。

    应用案例和使用建议


    应用案例
    ECL系列电源模块广泛应用于各类设备,例如:
    - 通信设备: 高可靠性要求的通信基站电源供应。
    - 医疗设备: 医疗仪器的稳定供电,确保准确性和安全性。
    - 安防系统: 安防摄像头、门禁控制系统等对供电稳定性要求高的场合。
    使用建议
    为了最大限度发挥ECL系列电源模块的优势,建议采取以下措施:
    - 合理选型: 根据具体需求选择合适的输出电压和电流版本。
    - 正确安装: 按照手册推荐的安装方式(如开放式印刷电路板安装或机壳安装)进行安装,确保良好的散热和稳定运行。
    - 环境防护: 在恶劣环境下使用时,考虑增加额外的防护措施,如外壳防水处理。

    兼容性和支持


    ECL系列电源模块与市面上常见的JST连接器兼容,支持多种安装方式,包括印刷电路板安装和机壳安装。此外,制造商提供了详尽的技术支持文档,包括安装指南、用户手册等,确保用户能够顺利部署和使用该产品。对于特别复杂的应用场景,用户还可以联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题: 设备启动延迟时间较长。
    - 解决方案: 检查输入电压是否在规定范围内,并确认没有负载过重的情况。

    2. 问题: 输出电压不稳定。
    - 解决方案: 确认连接器安装牢固,检查是否有其他干扰源,必要时可尝试更换型号以找到最适合的版本。

    3. 问题: 过载保护频繁触发。
    - 解决方案: 检查系统负载是否超过最大设计容量,适当调整系统负载或更换更大功率版本的产品。

    总结和推荐


    ECL系列电源模块以其紧凑的设计、宽泛的输入电压范围、低无负载输入功率和多种输出版本,满足了现代电子设备对高效能、可靠性和灵活性的要求。经过详细的技术参数和实际应用分析,我们强烈推荐ECL系列电源模块用于各种需要高性能直流电源转换的场景中。

ECL05US24-E参数

参数
输出方式 Fixed
开关频率 -
输出电压组数 1
输出电流最大值 210mA
输入电压最小值 85V~264V(AC)
输出电压 24V
最大容性负载 -
散热方式 -
特性 Universal Input
输出总功率 5W
输入电压最大值 -
转换效率 82%
类型 -
长*宽*高 52.4mm(长度)*27.2mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECL05US24-E厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECL05US24-E数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECL05US24-E ECL05US24-E数据手册

ECL05US24-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 183.0288
5+ ¥ 173.87
10+ ¥ 170.74
库存: 166
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 183.02
