JCD0448S09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 36 → 72 V 直流输入, 9V 直流输出, 4W
供应商型号: 1672872
供应商: 海外现货
标准整包数: 10

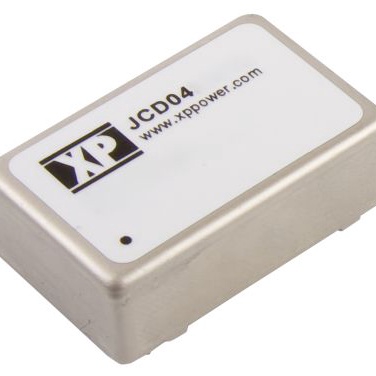

XP POWER AC-DC模块 JCD0448S09

JCD0448S09概述

    # 产品简介 **产品名称**:JCD系列DC/DC转换器 **产品类型**:本系列产品属于电源转换模块,专为多种输入电压提供稳定的直流输出设计。 **主要功能**: - 高效能的直流到直流转换,可实现高达15W的功率输出。 - 多种输出电压选项(例如3.3V、5V、9V、12V、15V、24V等)以适应不同的应用场景。 - 可选择单路或双路输出,提高灵活性。 **应用领域**: 广泛应用于电信设备、工业控制系统、医疗设备、数据中心等需要高稳定性和高效率电源转换的场合。 --- # 技术参数 | 参数 | 规格 ---------------------|-------------------------------------------------------------- 输入电压范围 | 4.5-72 VDC 输出电压 | 见表中具体型号(例如:3.3V, 5V, 12V, 15V, 24V等) 最大输出电流 | 单通道最高可达1400mA(取决于具体型号和输入电压) 效率 | 见具体型号(如73%-85%不等) 纹波噪声 | ≤60mVpk-pk 工作温度范围 | -40°C至+100°C 存储温度范围 | -55°C至+125°C 绝缘电压 | 1600VDC 输入到输出隔离,选配高绝缘版本为3500VDC | --- # 产品特点和优势 1. **广泛的输入电压范围**:能够承受4.5V至72V的宽广输入电压范围,适用于不同类型的电源系统。 2. **高效的能量转换**:最高转换效率可达85%,从而减少能量损失,提高系统的整体效率。 3. **灵活的输出选择**:提供单路或双路输出,适用于多样化的电源需求。 4. **高标准的安全特性**:具备过载保护、短路保护及高温保护等功能,确保长期可靠运行。 5. **行业标准封装**:采用24针DIP封装,便于安装和替换。 --- # 应用案例和使用建议 **应用案例**: - 在某工业自动化项目中,客户需要为PLC控制系统供电,要求提供24V/5A的稳定直流电源。选用JCD系列24VDC输入、5V/1A输出的模块,满足了其稳定性和效率的要求。 - 某医疗设备生产商需为其生命体征监测设备提供稳定可靠的电源,最终选择了具有高效率、高可靠性的JCD系列模块,确保设备在长时间工作下的稳定运行。 **使用建议**: - 建议根据实际负载需求选择合适的输出电流和电压的型号,以保证最佳的转换效率。 - 当电源模块应用于温度变化较大的环境中时,需注意进行适当的散热设计,避免过热影响正常工作。 - 对于关键应用场合,建议额外配置输出滤波电路,进一步降低输出纹波和噪声水平。 --- # 兼容性和支持 **兼容性**: JCD系列DC/DC转换器采用标准化接口设计,易于与其他标准电子元件及系统集成。对于更高绝缘要求的应用,可以选择带有后缀-H的型号,实现3500VDC输入到输出的隔离。 **支持**: 制造商提供详尽的技术文档和支持服务,涵盖安装指导、故障排除等内容。对于特定应用场景的需求,亦可向技术支持团队咨询定制化解决方案。 --- # 常见问题与解决方案 **问题1:** 输出电压不稳定 **解决方案:** 检查输入电压是否在额定范围内;如无误,考虑外接输出电容以改善纹波抑制能力。 **问题2:** 设备在高温环境下运行时过热 **解决方案:** 采取适当的散热措施,如添加散热片或风扇。若仍无法解决问题,建议使用具有更高热耐受能力的模块版本。 **问题3:** 输出电流不足 **解决方案:** 检查连接线缆是否符合电流要求,确保无接触不良。确认实际负载不超过模块的最大额定值。 --- # 总结和推荐 JCD系列DC/DC转换器凭借其出色的效率、灵活的输出选择和强大的安全特性,在多个应用领域展现出卓越性能。鉴于其广泛的应用前景及优良品质,强烈推荐用于对电源质量有较高要求的设计项目中。

JCD0448S09参数

参数
开关频率 -
转换效率 83%
输出电流最大值 444mA
输入电压最小值 48V(DC)
最大容性负载 -
输出总功率 -
输出电压 9V
输出方式 -
类型 -
输出电压组数 1
特性 OCP,OVP,SCP
输入电压最大值 72V
散热方式 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0448S09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0448S09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0448S09 JCD0448S09数据手册

JCD0448S09封装设计

查看详情并下载
Symbol
Footprint
3D Model
