首页  >  产品百科  >  JCK1512D12

JCK1512D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 9 → 18 V 直流输入, ±12V 直流输出, 15W
供应商型号: 1470-1988-5-ND
供应商: Digi-Key
标准整包数: 1

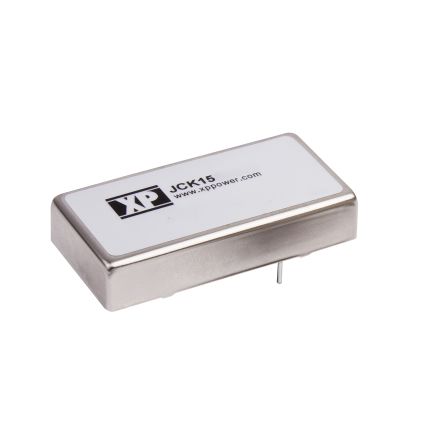

XP POWER AC-DC模块 JCK1512D12

JCK1512D12概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册描述的是JCK系列电源模块,该产品属于DC-DC转换器类型,专为工业应用设计。它具有高效率、宽输入电压范围和强大的隔离能力,广泛应用于通信设备、工业自动化系统及医疗设备等领域。

    技术参数


    - 输入电压范围: 12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-75 VDC)
    - 最大输入电流: 见表格(根据输出电压和输入电压)
    - 输入浪涌电压:
    - 12 V 模型: 30 VDC (100 ms)
    - 24 V 模型: 50 VDC (100 ms)
    - 48 V 模型: 100 VDC (100 ms)
    - 输出电压: 见表格(单路/双路输出电压)
    - 负载调节:
    - 单路输出: ±0.5%
    - 双路输出: ±0.5%(单路),±1%(双路)
    - 隔离电压: 1600 VDC(输入到输出、输入到外壳、输出到外壳)
    - 隔离电阻: ≥109Ω
    - 启动延迟: <20 ms
    - 纹波噪声: 75 mV pk-pk 最大值
    - 效率: 见表格(根据输出电压和输入电压)
    - 温漂系数: 0.02%/°C
    - 瞬态响应: ±3%最大偏差,恢复至1%内需250 μs(负载变化25%)
    - 工作温度范围: -40 °C 至 +100 °C
    - 存储温度范围: -40 °C 至 +125 °C
    - 相对湿度: 高达95%,非凝结

    产品特点和优势


    JCK系列电源模块采用工业标准封装,具备高效率(最高可达89%)和高达1600 VDC的隔离电压,确保了在恶劣环境下的可靠运行。连续短路保护和温度补偿等功能增强了产品的稳定性和可靠性,使其成为工业自动化、通信和医疗设备的理想选择。此外,3年的质保也体现了厂商对产品质量的高度信心。

    应用案例和使用建议


    应用案例: 适用于工厂自动化设备中的电源管理模块,如PLC控制器和传感器供电;通信设备的后备电源;医疗设备中的精密电源供应。
    使用建议: 在使用时,可根据具体应用场景选择合适的输入电压和输出电压型号。确保电路设计中包含适当的输入滤波电容(例如220 μF/100 V),以减少输入电压的纹波影响。在极端温度环境下,建议使用散热片来保持设备正常工作温度。

    兼容性和支持


    JCK系列电源模块与其他电子元器件和设备的兼容性良好,可广泛应用于多种系统中。厂商提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,以及3年质保服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在允许范围内,确保输入滤波电容正常工作。|
    | 设备过热 | 确认是否有足够的散热措施,增加散热片或改进通风条件。 |
    | 效率低下 | 检查连接线材和电容规格,确保符合产品手册要求。 |

    总结和推荐


    综上所述,JCK系列电源模块凭借其高效率、宽输入电压范围和优异的隔离性能,非常适合各种工业应用场景。其耐用性和高稳定性使得其在市场上具备较强的竞争力。因此,强烈推荐在需要高可靠性电源供应的应用中使用JCK系列电源模块。

JCK1512D12参数

参数
输出方式 -
转换效率 88%
输出电压组数 2
散热方式 -
开关频率 -
输入电压最大值 18V
最大容性负载 -
特性 OCP,SCP,UVLO
输出电压 12V
输入电压最小值 9V~18V(DC)
输出电流最大值 625mA,625mA
类型 -
输出总功率 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK1512D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK1512D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK1512D12 JCK1512D12数据手册

JCK1512D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.464 ¥ 296.7894
5+ $ 34.4032 ¥ 287.9118
25+ $ 31.9176 ¥ 267.1104
100+ $ 29.7857 ¥ 249.2691
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 296.78
