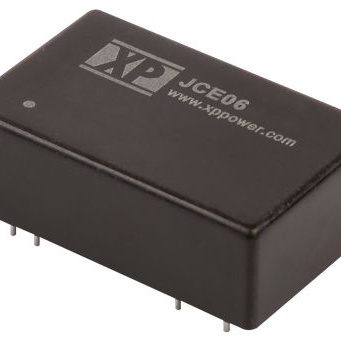

JCE0624S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE系列, 18 → 36 V 直流输入, 3.3V 直流输出, 6W
供应商型号: 1470-1939-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCE0624S3V3

JCE0624S3V3概述

    # DC-DC JCE 系列技术手册

    产品简介


    基本介绍
    JCE系列是专为工业及通信应用设计的高性能DC-DC转换器。该系列产品提供了多种输入电压范围(12V、24V、48V),支持单输出和双输出配置,并具备高隔离电压和紧凑型设计。适用于各种需要高效率电源转换的场合,如电信设备、工业自动化、医疗仪器和测试设备等。

    技术参数


    输入参数
    - 输入电压范围:12V (9-18VDC),24V (18-36VDC),48V (36-75VDC)
    - 输入电流:见上表
    - 输入滤波器:π网络
    - 输入反射纹波:20mA峰值到峰值(通过12μH电感和4.7μF电容)
    - 输入浪涌:12V型号:25VDC,24V型号:50VDC,48V型号:100VDC,持续时间100ms
    - 欠压锁存:12V型号:启动>8.5V,关闭<8.0V;24V型号:启动>16.5V,关闭<15.5V;48V型号:启动>34.5V,关闭<33.5V
    输出参数
    - 输出电压:见上表
    - 输出电压平衡:双输出型号±2%最大
    - 初始设定精度:±2%最大
    - 最小负载:无最小负载要求
    - 线性调节率:±0.5%最大
    - 负载调节率:单输出型号±1.2%,双输出型号±5%
    - 交叉调节:双输出型号±5%
    - 启动延迟:20ms典型
    - 纹波与噪声:80mV峰峰值(100mV对D24型号),带宽20MHz
    - 瞬态响应:负载变化25%时,最大偏离3%,恢复到1%以内的时间300μs(4%最大偏离对S3V3型号)
    过载保护
    - 过载保护:满载的135%-185%
    - 短路保护:保护并重启(Hiccup模式),自动恢复
    其他参数
    - 最大容性负载:见上表
    - 温度系数:0.02%/°C最大
    - 效率:见上表
    - 隔离电压:1500VDC输入到输出,可选3000VDC(加后缀-H)
    - 隔离电容:1000pF典型值(输入到输出)
    - 隔离电阻:109Ω
    - 开关频率:330kHz典型值
    - 功率密度:15W/in3
    - MTBF:大于800KHrs(按MIL-STD-217F标准,25°C)
    - 安全认证:UL62368-1,CAN/CSA C22.2 No. 62368-1,CE(符合所有适用指令),UKCA(符合所有适用立法)

    产品特点和优势


    独特功能和优势
    1. 高隔离电压:提供1500VDC的标准隔离电压,可选3000VDC,满足高标准的安全需求。
    2. 宽输入电压范围:涵盖12V、24V、48V三个常见电压等级,适用于多种应用场合。
    3. 低纹波和噪声:通过设计确保低纹波和噪声水平,适合对电源稳定性要求高的应用。
    4. 高效率:效率可达84%,确保在长期运行中保持高效能。
    5. 可靠性:MTBF超过800KHrs,具有出色的可靠性和长寿命。

    应用案例和使用建议


    应用场景
    JCE系列广泛应用于工业自动化控制系统、通信设备、医疗设备和测试仪器等领域。例如,在工业自动化控制中,该转换器可以为传感器和执行器供电,确保稳定可靠的电源供应。
    使用建议
    1. 选择合适的输出电压:根据具体应用需求选择适当的输出电压。
    2. 考虑环境温度:在极端温度环境下使用时,应注意散热,避免过热影响性能。
    3. 关注负载变化:在使用过程中要注意负载的变化,及时调整以确保系统稳定运行。

    兼容性和支持


    兼容性
    JCE系列与常见的电子设备和电路板兼容,适用于多种应用场合。此外,该产品具有广泛的电压输入范围,可灵活适应不同类型的电源系统。
    厂商支持
    厂家提供三年保修服务,并提供详细的用户手册和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:纹波噪声过大
    - 解决方案:检查输入电源质量和负载条件,必要时增加滤波电容。
    2. 问题:输出电压不稳定
    - 解决方案:检查负载是否超出规定范围,确认输入电压是否稳定。
    3. 问题:无法正常启动
    - 解决方案:检查输入电压是否在规定的范围内,确认所有连接正确无误。

    总结和推荐


    综合评估
    JCE系列DC-DC转换器以其高效率、高隔离电压和宽输入电压范围等显著优势,成为了市场上非常受欢迎的产品。其广泛的应用场景和强大的技术支持使其成为众多工业和通信项目的理想选择。
    推荐结论
    综上所述,强烈推荐使用JCE系列DC-DC转换器,无论是对于工业自动化还是通信设备,它都能提供稳定可靠的电源解决方案。

JCE0624S3V3参数

参数
转换效率 74%
输入电压最小值 24V(DC)
输出电压 3.3V
输入电压最大值 36V
输出方式 -
特性 OCP,SCP,UVLO
输出电压组数 1
开关频率 -
散热方式 -
输出电流最大值 1.4A
输出总功率 -
最大容性负载 -
类型 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0624S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
