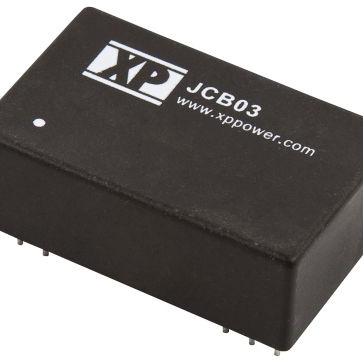

JCB0324D24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 18 → 36 V 直流输入, ±24V 直流输出, 3W
供应商型号: 1470-1816-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCB0324D24

JCB0324D24概述

    JCB Series DC/DC Converter 技术手册

    产品简介


    JCB 系列 DC/DC 转换器是一款高效能的电源转换模块,旨在满足多种应用需求。它具有广泛的输入电压范围(5V 至 48V),适用于多种不同的直流电压源。JCB 系列的特点是高效率、宽泛的工作温度范围以及卓越的电气性能。这些特性使其在通信设备、工业自动化系统、医疗设备以及其他需要稳定电源供应的领域中得到广泛应用。

    技术参数


    - 输入电压范围:
    - 5V (4.5-9V)
    - 12V (9-18V)
    - 24V (18-36V)
    - 48V (36-72V)
    - 输入电流:
    - 见表格
    - 输入滤波器: Pi 网络
    - 输入反射纹波: 35mA 峰峰值通过 12µH 电感
    - 输入浪涌:
    - 5V 模型:15VDC,持续 100ms
    - 12V 模型:24VDC,持续 100ms
    - 24V 模型:40VDC,持续 100ms
    - 48V 模型:80VDC,持续 100ms
    - 输出电压:
    - 见表格
    - 初始设置精度: ±1% 最大
    - 线性调整率: ±0.5% 最大
    - 负载调整率: ±0.5% 最大
    - 交叉调整率: ±5%,仅限双输出模型(见注释 2)
    - 瞬态响应: <3% 偏差,在 2ms 内恢复到 1% 内
    - 纹波与噪声: 60mV 峰峰值最大,带宽为 20MHz
    - 短路保护: 持续,自动恢复
    - 过压保护: 无
    - 过流保护: 无
    - 最大容性负载: 见表格
    - 效率: 见表格
    - 隔离电压:
    - 输入到输出:1500VDC
    - 选配高隔离版本:3000VDC(见注释 3)
    - 输入到外壳隔离电压: 1500VDC
    - 输出到外壳隔离电压: 1500VDC
    - 开关频率: 100-400kHz 可变
    - 隔离电阻: 109Ω
    - 功率密度: 7.5W/in³
    - 平均无故障时间 (MTBF): >2百万小时(在 25°C 条件下,依据 MIL-HDBK-217F)

    产品特点和优势


    JCB 系列 DC/DC 转换器的主要特点是其高效率、宽泛的工作温度范围(-40°C 至 +100°C)以及出色的电气性能。特别是其高隔离电压(可选 1500VDC 或 3000VDC)使它在高压环境中能够可靠运行,适用于各种严苛的应用环境。此外,它的高效率和小巧的设计使得它能够在有限的空间内提供稳定的电源供应,从而提升系统的整体性能和可靠性。

    应用案例和使用建议


    JCB 系列 DC/DC 转换器广泛应用于通信设备、工业自动化系统和医疗设备等领域。例如,在工业自动化系统中,它可以为传感器和其他控制单元提供稳定的电源。在医疗设备中,它可以在严格的电磁干扰环境下提供可靠的电力供应。使用时需要注意的是,根据不同的输入电压和输出电压组合选择合适的产品型号。对于容性负载,确保输入端接一个 220µF/100V 的电容器以符合 EMC 要求。

    兼容性和支持


    JCB 系列 DC/DC 转换器设计为易于集成到现有的电子系统中,具有广泛的兼容性。厂商提供了详尽的技术支持,包括产品文档、应用指南和售后服务。如果需要更高隔离电压或金属外壳版本,可以添加相应的后缀,如 "-H" 或 "-M"。

    常见问题与解决方案


    - 问题: 输出电压不准确
    - 解决办法: 检查输入电压是否在允许范围内,确认负载是否达到最小要求。

    - 问题: 纹波过大
    - 解决办法: 确认输出电容的容量是否足够,检查滤波网络是否正确配置。

    - 问题: 过载保护启动
    - 解决办法: 减少负载电流,确保负载不超过额定值。

    总结和推荐


    综上所述,JCB 系列 DC/DC 转换器是一款高性能、高可靠性的电源转换模块。它具有宽泛的工作温度范围、高效率、高隔离电压等显著特点,适用于多种工业和商业应用。鉴于其在稳定性和可靠性方面的优异表现,强烈推荐在需要高性能电源转换的系统中使用此产品。

JCB0324D24参数

参数
输出方式 Fixed
开关频率 400KHz
转换效率 80%
输入电压最小值 18V
最大容性负载 -
输出电压 24V
类型 -
输入电压最大值 36V
散热方式 -
输出电压组数 2
输出总功率 3W
特性 OCP,OVP,SCP,UVLO
输出电流最大值 63mA,63mA
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
