JCE0648D24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE系列, 36 → 75 V 直流输入, ±24V 直流输出, 6W
供应商型号: ET-2365092
供应商: 海外现货
标准整包数: 1

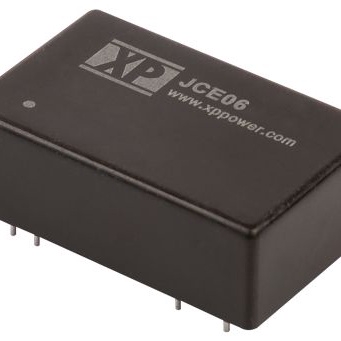

XP POWER AC-DC模块 JCE0648D24

JCE0648D24概述


    产品简介


    JCE系列DC-DC转换器是专为工业和通信应用设计的高效能电源模块。这类电子元器件通过将输入直流电压转换为所需的输出直流电压,为各种电路提供稳定的电力供应。主要应用于自动化控制、电信系统、医疗设备等领域。

    技术参数


    - 输入电压范围:12V(9-18VDC)、24V(18-36VDC)、48V(36-75VDC)
    - 输入电流:具体数值取决于输入电压
    - 输入滤波器:Pi网络
    - 输入反射纹波电流:20mA峰值峰值(通过12μH电感和4.7μF电容)
    - 输入浪涌电压:12V型号25VDC,24V型号50VDC,48V型号100VDC(持续100ms)
    - 欠压锁定:12V型号在>8.5V时启动,<8.0V时关闭;24V型号在>16.5V时启动,<15.5V时关闭;48V型号在>34.5V时启动,<33.5V时关闭
    - 输出电压:详见技术手册表格
    - 输出电压平衡:±2%最大(双输出型号)
    - 初始设置精度:±2%最大
    - 最小负载:无最小负载要求
    - 线性调节率:±0.5%最大
    - 负载调节率:±1.2%最大(单输出),±5%最大(双输出,10%-100%负载变化)
    - 启动延迟:20ms典型
    - 纹波噪声:80mV峰峰值(20MHz带宽)
    - 瞬态响应:最大偏差3%,在300μs内恢复到1%以内(S3V3型号为最大偏差4%)
    - 过载保护:135%-185%满载
    - 短路保护:自动重启,短路保护模式
    - 最高容性负载:见技术手册表格
    - 温度系数:最大0.02%/℃
    - 效率:详见技术手册表格
    - 隔离电压:1500VDC输入到输出(可选高隔离版本为3000VDC)
    - 隔离电容:输入到输出1000pF典型值
    - 隔离电阻:10^9Ω
    - 开关频率:330kHz典型
    - 功率密度:15W/in³
    - MTBF:大于800KHrs(MIL-STD-217F标准)

    产品特点和优势


    JCE系列DC-DC转换器具备广泛的输入电压范围和多种输出电压选项,使其适用于多种工业和通信设备。这些转换器具有高达3000VDC的输入到输出隔离电压,确保了高安全性。其紧凑的设计、高效率和优异的电磁兼容性使它们成为严苛环境下的理想选择。

    应用案例和使用建议


    应用场景:JCE系列广泛应用于自动化控制系统、医疗设备、电信基站等领域。例如,在医疗成像设备中,它能够稳定地提供多路输出电压,满足设备对不同部分供电需求。
    使用建议:为了获得最佳性能,建议根据具体应用需求选择合适的输出电压组合。同时,注意合理布局,避免热源直接接触以防止温度过高导致的效率降低。在安装过程中,务必遵循手册中的电气安全规范,以确保设备的安全运行。

    兼容性和支持


    JCE系列转换器支持与多种电子元件和设备的兼容,适用于不同类型的电路板。制造商提供了详尽的技术文档和支持服务,包括在线帮助、故障排查指南和专业培训等。如有任何问题,用户可以联系技术支持团队获取帮助。

    常见问题与解决方案


    问题1:如何处理过载保护?
    解决办法:过载保护机制会在负载超过额定值时自动启动,一旦过载解除,设备将自动恢复正常工作状态。
    问题2:遇到启动延迟时间较长的情况怎么办?
    解决办法:如果发现启动延迟时间超出预期,检查输入电压是否在正常范围内,并确认负载条件没有超出规格限制。

    总结和推荐


    JCE系列DC-DC转换器凭借其高效率、宽输入电压范围、优良的稳定性以及可靠的安全性,在多个行业中获得了广泛应用。无论是在工业自动化还是医疗设备领域,这款转换器都能提供卓越的性能和可靠的电力供应。强烈推荐在需要高效且安全的电力转换解决方案的应用中使用该产品。

JCE0648D24参数

参数
输出电流最大值 125mA,125mA
转换效率 80%
输出电压 24V
特性 OCP,SCP,UVLO
开关频率 330KHz(Typ)
最大容性负载 -
输入电压最大值 75V
输入电压最小值 36V
散热方式 -
输出总功率 6W
输出方式 Fixed
类型 -
输出电压组数 2
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0648D24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0648D24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0648D24 JCE0648D24数据手册

JCE0648D24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.4569 ¥ 213.8382
5+ $ 23.0519 ¥ 193.6359
10+ $ 21.9337 ¥ 184.2432
30+ $ 20.9202 ¥ 175.7293
100+ $ 20.0091 ¥ 168.0762
500+ $ 19.998 ¥ 167.9832
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
