JTC0448S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: SCP 79% 4W 800mA 5V 1 72V 18V DIP 通孔安装
供应商型号: JTC0448S05
供应商: TME
标准整包数: 1

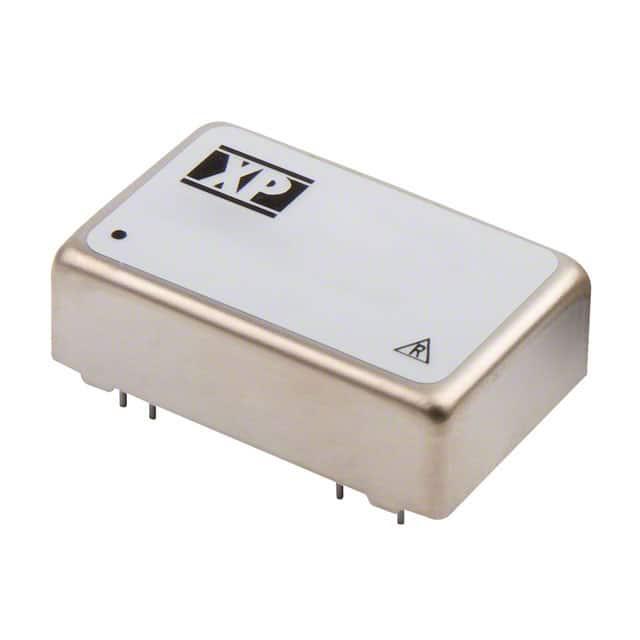

XP POWER AC-DC模块 JTC0448S05

JTC0448S05概述


    产品简介


    JTC系列DC-DC转换器是一款专为高效率和可靠性能设计的产品。它提供4W和6W两种功率版本,适用于各种工业和通信应用。该转换器采用金属封装,具备单输出和双输出型号,支持宽输入电压范围(9-36VDC和18-72VDC),并具有出色的电气特性和稳定性。主要功能包括高隔离电压(1500VDC,可选3500VDC)、连续短路保护、温度补偿和EMC兼容性。

    技术参数


    - 输入电压范围:24V(9-36VDC);48V(18-72VDC)
    - 输入电流:见表格
    - 输入滤波器:π型网络
    - 输入反射纹波:35mA峰值-峰值
    - 输入浪涌:24V模型承受40VDC,48V模型承受80VDC,持续100ms
    - 过压保护:无
    - 输出电压:见表格
    - 输出电压平衡:±1%最大值(双输出型号)
    - 最小负载:无最小负载要求
    - 启动延迟:<800ms
    - 启动上升时间:<10ms
    - 线性调节率:±0.5%最大值
    - 负载调节率:±0.5%最大值,±1.5%最大值(3.3V和±3.3V型号)
    - 交叉调节率:±5%(双输出型号)
    - 瞬态响应:<1.5%最大偏差,恢复至1%内需200μs(50%负载变化)
    - 纹波与噪声:3.3V至15V型号为60mV峰峰值,18V型号为100mV峰峰值,24V型号为150mV峰峰值,带宽20MHz
    - 短路保护:跳闸并重启(Hiccup模式),自动恢复
    - 最大电容负载:见表格
    - 温度系数:±0.02/℃最大值
    - 效率:见表格
    - 隔离电压:输入至输出1500VDC,可选3500VDC输入至输出
    - 隔离电阻:10^9Ω
    - 开关频率:266kHz典型值
    - 功率密度:JTC04:10W/in³;JTC06:15W/in³
    - 平均无故障时间:>1.0百万小时(MIL-HDBK-217F标准,25℃)

    产品特点和优势


    JTC系列DC-DC转换器具备以下显著特点和优势:
    1. 宽输入电压范围:适应多种电源环境,提高系统灵活性。
    2. 高隔离电压:提供1500VDC的隔离电压,可选3500VDC,增强安全性和可靠性。
    3. 高效率:最高可达84%,有效降低功耗和热量产生。
    4. 宽温范围:-40℃至+100℃的工作温度范围,适应恶劣环境。
    5. EMC兼容性:符合EN55022标准,确保电磁兼容性。
    6. 连续短路保护:内置短路保护机制,保障系统稳定运行。
    7. 高功率密度:体积小,重量轻,便于安装和集成。

    应用案例和使用建议


    应用案例
    JTC系列DC-DC转换器广泛应用于工业自动化、通信设备、医疗设备、航空航天等领域。例如,在工业自动化中,它可以用于传感器、执行器和其他控制模块的供电,确保系统的稳定性和可靠性。在通信设备中,它可以为各类通信板卡提供稳定的电源供应,满足不同负载需求。
    使用建议
    1. 合理选择型号:根据具体应用需求选择合适的输入电压范围和输出电压。例如,对于需要较高输出电流的应用,可以选择JTC06系列。
    2. 注意散热设计:尽管JTC系列具有良好的自然对流冷却能力,但在高负载或高温环境下,仍需考虑额外的散热措施,以保证长期稳定运行。
    3. 连接电容选择:根据应用需求选择合适的输出电容,以确保纹波和噪声指标满足要求。一般情况下,1000μF至22μF的电容范围较为合适。
    4. 环境适应性:考虑到其宽温范围和EMC兼容性,JTC系列非常适合在严苛环境中使用,但需注意防潮和防尘措施。

    兼容性和支持


    JTC系列DC-DC转换器与其他电子元器件和设备具有良好的兼容性,适用于多种应用场合。制造商提供全面的技术支持和服务,包括产品咨询、应用指导和技术培训。此外,该产品享有三年质保,确保用户无忧使用。

    常见问题与解决方案


    1. 问题:启动延迟较长
    - 解决方案:检查输入电压是否在正常范围内,确认负载是否过大。必要时调整输入电压或减少负载。
    2. 问题:输出电压不稳定
    - 解决方案:检查输出电容是否损坏或容量不足。更换适当的电容或增加电容容量。
    3. 问题:纹波和噪声较大
    - 解决方案:检查输入滤波器是否完好,必要时更换或升级滤波器。确保负载稳定,避免频繁波动。

    总结和推荐


    JTC系列DC-DC转换器凭借其宽输入电压范围、高隔离电压、高效率和高可靠性等优点,成为众多应用领域的理想选择。无论是工业自动化、通信设备还是医疗设备,JTC系列都能提供稳定可靠的电源解决方案。强烈推荐在需要高性能、高可靠性的应用场景中使用JTC系列DC-DC转换器。

JTC0448S05参数

参数
输出方式 -
散热方式 -
特性 SCP
开关频率 -
输入电压最大值 72V
输出电压 5V
输出电压组数 1
转换效率 79%
最大容性负载 -
输出总功率 4W
类型 -
输入电压最小值 18V
输出电流最大值 800mA
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
