首页  >  产品百科  >  HDS1500PS15

HDS1500PS15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 1.5kW开关电源, 15V 直流输出电压 100A输出电流, 1输出点
供应商型号: 209-HDS1500PS15
供应商: Mouser
标准整包数: 1

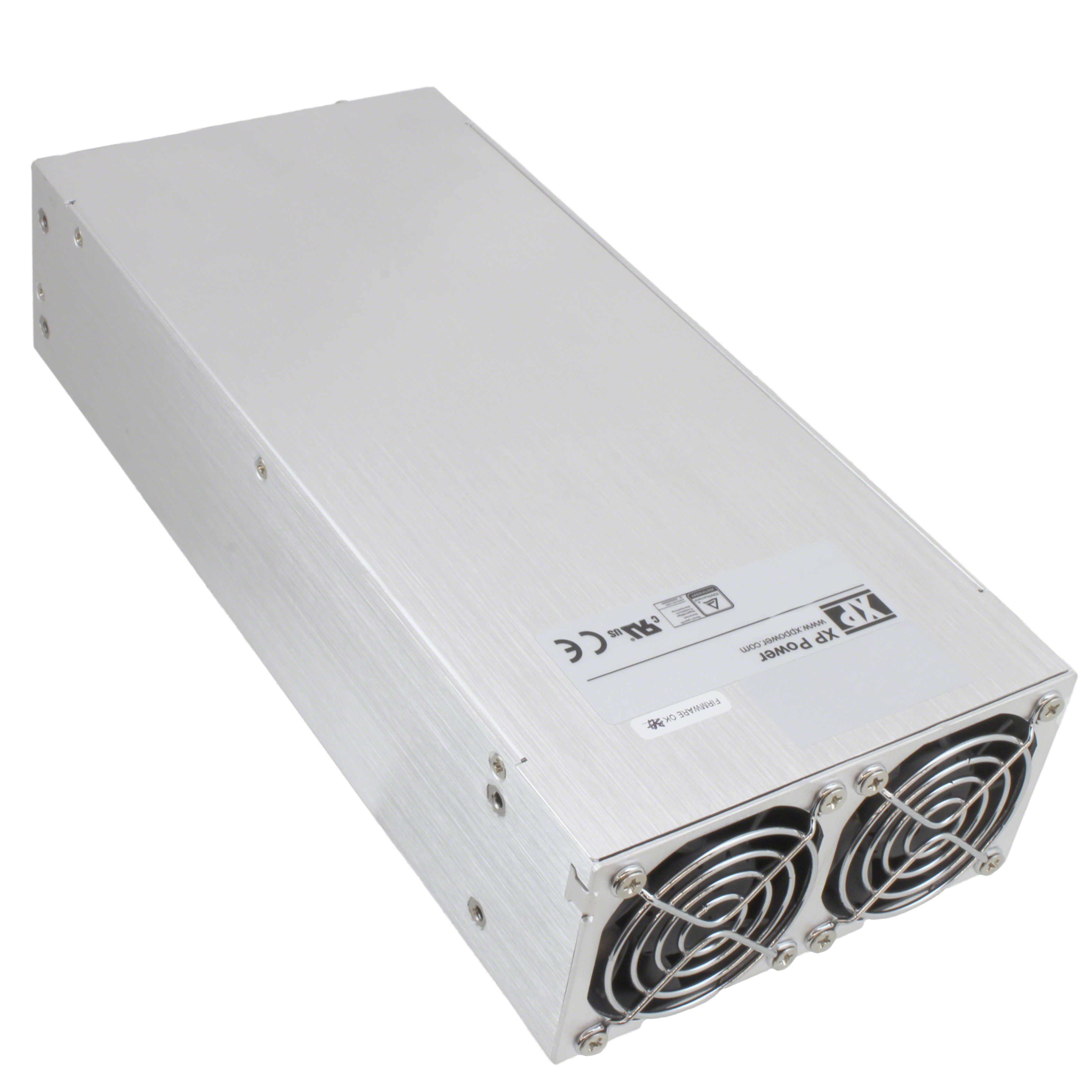

XP POWER AC-DC模块 HDS1500PS15

HDS1500PS15概述

    HDS1500 系列 AC-DC 电源供应器

    产品简介


    HDS1500 系列是一款高效率、高功率密度的交流直流电源供应器。这款电源供应器提供多种输出电压选项(12V、15V、24V、30V、36V 和 48V),最大输出功率可达 1500W。HDS1500 系列还具有多种编程控制方式,包括电阻、电压和 I2C 总线控制,可广泛应用于电信、数据中心、工业自动化及医疗设备等领域。

    技术参数


    | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 备注与条件 |
    |
    | 输入电压 | 90 | 264 VAC | 见降额曲线 |
    | 输入频率 | 47 | 63 Hz
    | 功率因数 | 0.99/0.98 | 115/230 VAC 满载 |
    | 输入电流 | 18/9 A | 115/230 VAC |
    | 冲击电流 | 30.0/60/0 A | 115/230 VAC |
    | 接地漏电流 | 1.0 mA | 264 VAC/60 Hz |
    | 输入保护 | F20 A/250 V 内置保险丝
    | 输出电压范围 | 12 | 60 VDC | 见型号和规格表 |
    | 输出电压调整精度 | ±1%
    | 初始设定准确度 | ±1%
    | 最小负载 | 0 A
    | 启动延时 | 1 s
    | 启动上升时间 | 120 ms | 满载时 |
    | 保持时间 | 8 ms
    | 线性调节率 | ±1%
    | 负载调节率 | ±1/±3% | 0-100%负载,V1/5V备用 |
    | 瞬态响应 | 1%
    | 波纹和噪声 | 1% pk-pk | 1.25% for 12V model |
    | 效率 | 89 | 93 % | 见型号和规格表 |
    | 隔离 | 输入到输出 | 3000 VAC |
    | 隔离 | 输入到接地 | 1500 VAC |
    | 隔离 | 输出到接地 | 500 VAC |
    | 开关频率 | 65 kHz | PFC |
    40 | PWM, 变频 | 200 kHz
    | 功率密度 | 9.7 W/in3
    | 安全标准 | UL60950-1, C22.2 No.60950-1, TUV EN60950-1 |

    产品特点和优势


    - 高效率:最高达 93%,保证能源节约。
    - 高功率密度:1500W 的功率仅需 12.32 x 2.50 x 5.00" 的紧凑尺寸。
    - 可编程输出电压和电流:支持 0-105% 的输出电压和电流调整,便于灵活应用。
    - 并联操作:最多 5 个模块可并联运行,提高总功率。
    - 全面信号与控制功能:包括远程启停、远端感测、电源正常信号等。
    - 三年质保:提供长期可靠保障。

    应用案例和使用建议


    HDS1500 系列电源供应器广泛应用于各种高功率需求的场合,例如数据中心、工业控制系统、医疗设备等。实际使用时应注意以下几点:
    - 在高温环境下需要适当降额使用。
    - 应根据具体应用场景选择合适的输出电压和电流。
    - 如需并联多个电源供应器,建议通过 I2C 总线进行同步控制以确保稳定运行。

    兼容性和支持


    HDS1500 系列电源供应器设计为与各种电子元器件兼容,并且支持多种编程接口(如 I2C)。制造商提供了详尽的技术文档和客户支持,确保用户可以充分利用其功能。

    常见问题与解决方案


    1. 启动失败:
    - 原因:输入电压不足或保护装置动作。
    - 解决办法:检查输入电压,重置保护装置。
    2. 输出电压不稳:
    - 原因:负载变化大或电源内部故障。
    - 解决办法:确保负载稳定,必要时更换电源模块。
    3. 过热报警:
    - 原因:散热不良或环境温度过高。
    - 解决办法:改善散热环境,减少负载或关闭电源进行降温。

    总结和推荐


    HDS1500 系列电源供应器凭借其高效率、高功率密度和广泛的编程控制能力,在高功率应用场景中表现出色。其丰富的功能和出色的可靠性使其成为电信、数据中心等领域的理想选择。我们强烈推荐此产品给需要高性能电源解决方案的应用场合。

HDS1500PS15参数

参数
最大容性负载 -
输出电压组数 1
类型 -
输出电压 15V
输出方式 -
输入电压最大值 -
输出总功率 -
散热方式 -
输出电流最大值 100A
开关频率 -
特性 Adjustable Output,I²C™ Interface,Load Sharing,Remote On/Off,Remote Sense,Standby Output,Universal Input
输入电压最小值 90V~264V(AC)
转换效率 90%
长*宽*高 280mm(长度)*127mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HDS1500PS15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

HDS1500PS15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER HDS1500PS15 HDS1500PS15数据手册

HDS1500PS15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 980.3808 ¥ 8284.2178
6+ $ 897.5085 ¥ 7583.9468
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8284.21
