JCD0548S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 36 → 72 V 直流输入, 15V 直流输出, 5W
供应商型号: 1672948
供应商: 海外现货
标准整包数: 10

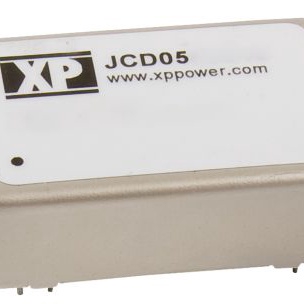

XP POWER AC-DC模块 JCD0548S15

JCD0548S15概述


    产品简介


    JCD系列直流-直流转换器是一款高效能的电源转换设备,适用于各种电子设备中的电源管理。该系列提供单输出和双输出两种型号,支持广泛的输入电压范围(5 V至72 V),并且能够在-40°C至+100°C的工作温度范围内稳定运行。JCD系列特别适用于工业自动化、通信设备、医疗器械和其他需要高可靠性和稳定性电源解决方案的应用场合。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 5 V (4.5-9 VDC),12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-72 VDC) |
    | 输入电流 | 见表 |
    | 输入反射波纹电流 | 35 mA rms通过12 μH电感 |
    | 输入滤波器 | Pi网络 |
    | 输入浪涌电流 | 5 V模型:15 VDC,持续100 ms
    12 V模型:24 VDC,持续100 ms
    24 V模型:40 VDC,持续100 ms
    48 V模型:80 VDC,持续100 ms |
    | 输出电压 | 见表 |
    | 输出电压设定精度 | ±1%(±2%适用于某些型号) |
    | 输出电压平衡精度 | ±1%(±2%适用于某些型号) |
    | 最小负载 | 无最小负载要求 |
    | 线性调节率 | ±0.5% |
    | 负载调节率 | ±0.5%(±1.5%适用于某些型号) |
    | 跨输出调节率 | ±5%(见注释1) |
    | 纹波噪声 | 60 mV峰值-峰值,带宽20 MHz |
    | 启动延迟时间 | 5 V输入模型:20 ms典型
    12/24/48 V输入模型:500 ms典型 |
    | 暂态响应 | 最大偏差3%,恢复到1%内需250 μs(部分型号为300 μs) |
    | 温度系数 | 0.02%/°C |
    | 过载保护 | 5 V输入模型:150%满载 |
    | 短路保护 | 不定时,自动恢复 |
    | 最大容性负载 | 见表 |
    | 效率 | 见表 |
    | 隔离电压 | 输入到输出:1600 VDC(可选3500 VDC隔离加后缀-H) |
    | 隔离电容 | 500 pF典型值,输入到输出 |
    | 隔离电阻 | 10^9 Ω |
    | 开关频率 | 266 kHz典型值 |
    | 功率密度 | 4 W:10 W/in³ ,5 W:12.5 W/in³,6 W:15 W/in³ |
    | MTBF | >1.1 MHrs至MIL-STD-217F标准 |
    | 工作温度 | -40°C至+100°C(参见降额曲线) |
    | 存储温度 | -55°C至+125°C |
    | 冷却方式 | 自然对流冷却 |
    | 操作湿度 | 最高达95%RH,不凝结 |
    | EMC特性 | 符合EN55022 Class A传导要求(见应用说明) |
    | ESD抗扰度 | 符合EN61000-4-2 Level 3,性能标准B |
    | 辐射抗扰度 | 符合EN61000-4-3,10 V/m,性能标准A |
    | EFT/脉冲抗扰度 | 符合EN61000-4-4,Level 3,性能标准B |
    | 浪涌抗扰度 | 符合EN61000-4-5,Level 2,性能标准A |
    | 导电抗扰度 | 符合EN61000-4-6,10 Vrms,性能标准B |
    | 磁场抗扰度 | 符合EN61000-4-8,1 A/m,性能标准B |
    | 安全认证 | UL60950-1,CAN/CSA C22.2 No.60950-1,UL62368-1 |

    产品特点和优势


    JCD系列直流-直流转换器具有以下特点和优势:
    - 宽输入电压范围:覆盖从5V到72V的多种应用需求。
    - 高效率:达到行业领先的85%效率,有效降低能耗和热损耗。
    - 高隔离电压:提供1600 VDC(或3500 VDC可选)的输入到输出隔离电压,确保安全和可靠的电源传输。
    - 短路保护:具备持续短路保护功能,确保系统稳定运行。
    - 宽温操作范围:可在极端环境下稳定工作,从-40°C到+100°C。
    - 高可靠性:经过严格的MTBF测试,保证长时间稳定运行。
    - 快速响应:优秀的暂态响应特性,适应快速变化的负载条件。

    应用案例和使用建议


    应用案例:

JCD0548S15参数

参数
输出总功率 -
转换效率 82%
输出电流最大值 333mA
最大容性负载 -
开关频率 -
输入电压最大值 72V
输入电压最小值 48V(DC)
散热方式 -
特性 OCP,OVP,SCP
类型 -
输出方式 -
输出电压组数 1
输出电压 15V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
