首页  >  产品百科  >  JCM3024D15

JCM3024D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM30系列, 18 → 36 V 直流输入, ±15V 直流输出, 30W
供应商型号: 1245049
供应商: 海外现货
标准整包数: 1

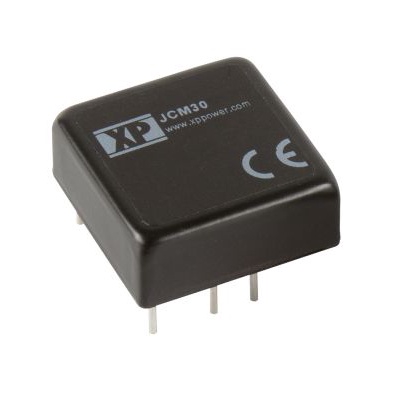

XP POWER AC-DC模块 JCM3024D15

JCM3024D15概述

    # JCM30 Series DC-DC Converter 技术手册

    产品简介


    JCM30 系列是一款高效率、多输出的 DC-DC 转换器,适用于多种应用场合。该系列提供单输出和双输出两种版本,输入电压范围为 9-75V,具有宽泛的输入适应性,能够满足各种工业和通信设备的需求。JCM30 系列采用紧凑型设计,体积仅为 1" x 1"(25.4 x 25.4 毫米),重量仅为 0.042 磅(约 19 克)。其工作温度范围从 -40°C 至 +100°C,适合恶劣的工作环境。此外,该系列产品具有高达 1600VDC 的输入输出隔离电压和全负载下的 55°C 环境温度运行能力。
    主要功能
    - 单输出和双输出型号选择
    - 输入电压范围 2:1(9-18V、18-36V 和 36-75V)
    - 高达 92% 的转换效率
    - 远程开关控制功能
    - 温度系数为 0.02%/°C
    应用领域
    JCM30 系列广泛应用于工业自动化、医疗设备、通信系统、轨道交通等领域,是高性能电源解决方案的理想选择。

    技术参数


    以下是 JCM30 系列的主要技术参数列表:
    | 参数 | 值 | 单位 | 备注 |
    ||
    | 输出电压 | 3.3V 至 15V | VDC | 单输出模型详见表格 |
    | 最大输出电流 | 7.0A (单输出) | A | 在全负载情况下,环境温度最高可达 55°C |
    | 工作温度范围 | -40°C 至 +100°C | °C | 包括自然对流冷却 |
    | 隔离电压 | 1600 VDC 输入到输出和输入到外壳 |
    | 输出纹波噪声 | 75mV (单输出) | mV pk-pk | 测量带宽为 20MHz |
    | 过载保护 | 150% 自动恢复 |
    | 尺寸 | 1.0" x 1.0" x 0.41"| 英寸 | 包括焊脚高度 |
    | 重量 | 0.042 磅 大约 19 克 |

    产品特点和优势


    JCM30 系列 DC-DC 转换器具有以下显著特点及优势:
    1. 高功率密度:每立方英寸可提供 73W 功率输出。
    2. 宽输入范围:支持三种输入电压范围(9-18V、18-36V、36-75V),适应性强。
    3. 卓越的隔离性能:输入与输出之间以及输入与外壳之间的隔离电压均达到 1600VDC。
    4. 远程控制功能:可通过远程 ON/OFF 引脚灵活控制输出。
    5. 长期可靠性:平均无故障时间 (MTBF) 达到 370 kHrs,并提供三年质保。
    这些特性使得 JCM30 系列在高要求环境中表现出色,如需要高效率和紧凑设计的应用场景。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于驱动伺服电机和传感器网络。
    - 通信设备:支持基站设备中的多路电源分配。
    - 医疗设备:为医疗监控系统供电,确保高精度和稳定性。
    使用建议
    1. 输入滤波器:对于输入电压范围较宽的情况,建议使用推荐的 EMI 和 EFT/Surge 滤波器以减少电磁干扰。
    2. 散热管理:虽然产品本身支持自然对流冷却,但在满负载运行时,建议根据环境温度选择合适的散热措施。
    3. 负载调节:若需精确调整输出电压,可通过外部电阻对输出进行微调。

    兼容性和支持


    JCM30 系列与大多数主流的 PCB 板材和连接器兼容。制造商提供了详尽的技术文档和支持服务,包括产品选型指南、应用笔记和售后维修服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载是否符合要求,必要时增加输出电容 |
    | 输入电压超出范围 | 安装额外的输入保护电路 |
    | 温度过高 | 确保良好的散热条件,必要时添加散热片或风扇 |

    总结和推荐


    综上所述,JCM30 系列 DC-DC 转换器凭借其高效能、高可靠性和灵活的输入电压适应性,成为众多行业用户的首选。无论是在严苛的工业环境中还是复杂的通信设施中,该系列产品都能提供稳定可靠的电源解决方案。因此,强烈推荐给需要高性能电源模块的专业人士和技术工程师。
    推荐指数:★★★★★

JCM3024D15参数

参数
输出电压组数 2
输出总功率 30W
开关频率 330KHz(Typ)
输出电流最大值 1A,1A
输入电压最大值 36V
最大容性负载 -
输出电压 15V
输出方式 Fixed
转换效率 92%
输入电压最小值 18V
类型 -
特性 Remote On/Off,OVP,SCP
散热方式 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM3024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM3024D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM3024D15 JCM3024D15数据手册

JCM3024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 362.6846
3+ ¥ 348.1774
5+ ¥ 341.213
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 362.68
