JHL0612S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHL06系列, 10 → 17 V 直流输入, 5V 直流输出, 6W
供应商型号: 2675896
供应商: 海外现货
标准整包数: 1

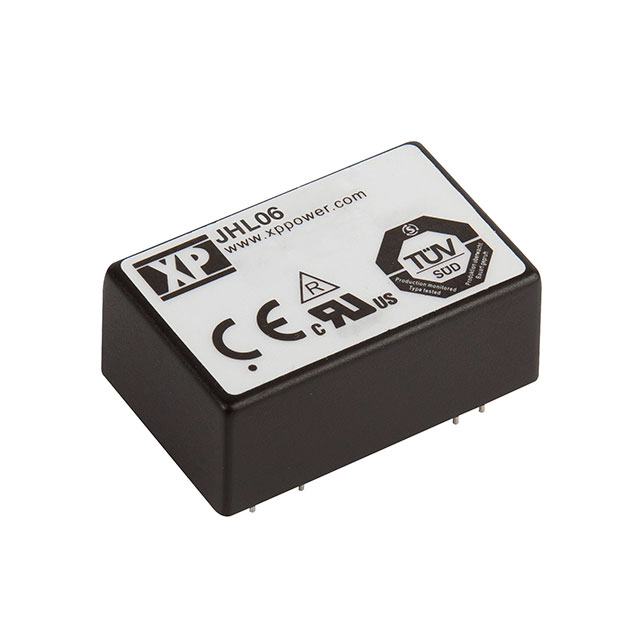

XP POWER AC-DC模块 JHL0612S05

JHL0612S05概述

    JHL06 Series DC-DC Converter 技术手册

    产品简介


    JHL06 系列 DC-DC 转换器是一款专为医疗设备设计的高性能电源解决方案。它具有宽泛的输入电压范围(10-17V 和 20-30V),输出功率高达 6W。此系列转换器通过了国际医疗标准认证,如 IEC60601-1 第三版,确保其在医疗设备中的可靠性和安全性。该产品采用 DIP24 封装,尺寸仅为 1.25 x 0.80 x 0.40 英寸(31.15 x 20.32 x 10.20 毫米),非常适合紧凑型设备。

    技术参数


    JHL06 系列的主要技术参数如下:
    | 参数 | 值 |

    | 输入电压范围 | 10-17V 或 20-30V |
    | 输出电压 | 5V、12V、15V、±12V、±15V |
    | 最大输出电流 | 1200mA、500mA、400mA |
    | 效率 | 78%-85% |
    | 瞬态响应 | <500μs |
    | 功率密度 | 15 W/in³ |
    | 环境温度范围 | -20°C 至 +80°C |

    产品特点和优势


    1. 国际医疗标准认证:JHL06 系列通过了 IEC60601-1 第三版认证,适用于各种医疗设备。
    2. 高隔离等级:提供 4000 VAC 强化绝缘,确保用户安全。
    3. 低泄漏电流:患者泄漏电流仅为 2 μA,减少了对用户的潜在风险。
    4. 紧凑封装:采用 DIP24 封装,体积小巧,易于安装和集成。

    应用案例和使用建议


    - 医疗设备:JHL06 可广泛应用于医疗器械,如监护仪、超声设备等。使用时需注意环境温度不得超过 80°C。
    - 便携设备:对于便携式医疗设备,推荐使用 12V 输入型号以实现更高的效率。
    - 系统优化:通过调整外部电阻来优化输出电压,如对于 12V 输出,可使用 5.9 kΩ 电阻进行 +10% 的微调。

    兼容性和支持


    JHL06 系列与各种医疗设备和电子系统高度兼容,无需外部组件即可满足 EMC 标准。厂家提供 3 年保修服务,保证产品质量和长期稳定运行。

    常见问题与解决方案


    1. 问题:启动延迟时间过长。
    解决方法:检查输入电压是否符合规范,若电压不足可增加输入电容。

    2. 问题:输出电压不稳。
    解决方法:调节外部电阻以精确设置输出电压。

    3. 问题:电磁干扰严重。
    解决方法:确保电路板接地良好,避免高频信号干扰。

    总结和推荐


    JHL06 系列 DC-DC 转换器以其卓越的安全性和可靠性,在医疗设备领域表现出色。它具备高效能、低泄漏电流、高隔离等级等优点,特别适合医疗领域的应用。综合以上优点,我们强烈推荐使用 JHL06 系列 DC-DC 转换器,特别是在需要高安全标准的应用场合。

JHL0612S05参数

参数
输出方式 Fixed
输出总功率 6W
输出电压 5V
转换效率 78%
输出电压组数 1
输入电压最小值 10V
输入电压最大值 17V
类型 -
特性 OCP,OVP,SCP,UVLO
开关频率 250KHz(Typ)
最大容性负载 -
散热方式 -
输出电流最大值 1.2A
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHL0612S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHL0612S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHL0612S05 JHL0612S05数据手册

JHL0612S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
