首页  >  产品百科  >  JTF1224D12

JTF1224D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, ±12V 直流输出, 12W
供应商型号: 1470-2097-5-ND
供应商: Digi-Key
标准整包数: 1

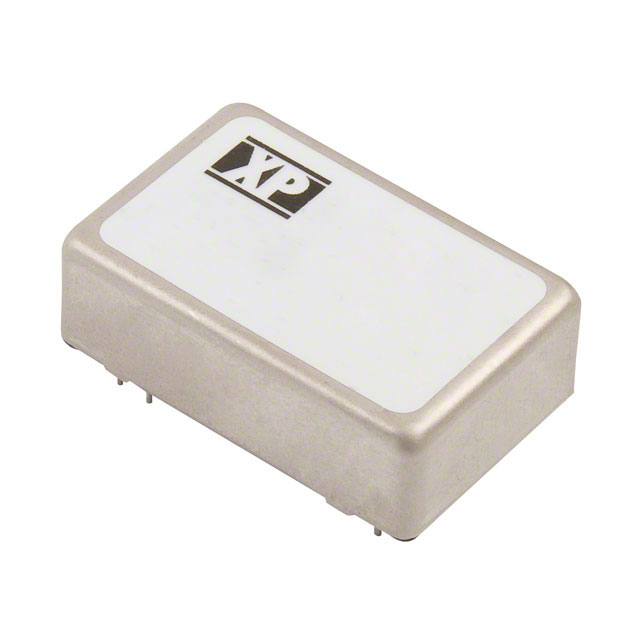

XP POWER AC-DC模块 JTF1224D12

JTF1224D12概述


    产品简介


    JTF系列DC/DC转换器是高功率密度、宽输入范围的电子元器件,适用于多种应用领域,如工业控制、通信设备、医疗设备以及各类电子设备。其主要功能是将输入的直流电压转换为所需的输出电压,广泛应用于需要电源隔离和稳定输出的应用场合。

    技术参数


    - 输入电压范围:24 V (9-36 VDC),48 V (18-75 VDC)
    - 输入电流:见详细表
    - 效率:见详细表
    - 最大负载电容:见详细表
    - 启动延迟:20 ms 典型值
    - 输出电压精度:±1.0%(JTF15),±1.2%(其他)
    - 线性调节:±0.2%(单输出),±0.5%(双输出)
    - 负载调节:±0.5%(单输出),±1.0%(双输出)
    - 过载保护:150%(JTF08 和 JTF15),170%(JTF10 和 JTF12)
    - 过压保护:见详细表
    - 短路保护:三态回弹式,自动恢复
    - 瞬态响应:<3% 偏差,250 μs内恢复至1%以内
    - 纹波和噪声:85 mVpk-pk(JTF08, JTF10 和 JTF12),60 mVpk-pk(JTF15)
    - 隔离:输入到输出 1600 VDC,输入到外壳 1600 VDC,输出到外壳 1600 VDC
    - 电磁兼容性:符合 EN55022 Class A 标准
    - 安全认证:UL60950-1 & CAN/CSA C22.2 No. 60950-1(仅JTF08, JTF10, 和 JTF12)

    产品特点和优势


    高功率密度:JTF系列转换器具有极高的功率密度,能够实现高效的空间利用率,适用于空间受限的应用环境。
    宽输入范围:支持24 V (9-36 VDC) 和 48 V (18-75 VDC) 输入电压范围,适应多种输入条件,无需额外的电压调整装置。
    强大的隔离能力:输入到输出隔离达1600 VDC,确保安全可靠的应用。
    高效率:最高效率可达90%,满足节能需求。
    宽温度范围:-40°C 至 +105°C 的工作温度范围,适合恶劣环境应用。

    应用案例和使用建议


    应用案例:
    - 工业控制:在复杂的工业环境中,JTF系列可以提供稳定的电源供应,保障系统的正常运行。
    - 通信设备:适用于各种通信设备,如路由器、交换机等,确保设备稳定供电。
    - 医疗设备:在医疗设备中,稳定的电源对于设备的正常运行至关重要,JTF系列能够提供高可靠性的电源解决方案。
    使用建议:
    - 在使用过程中,注意散热设计,特别是在高负载情况下,以防止设备过热。
    - 确保输入电压在指定范围内,避免电压过高导致损坏。
    - 在高湿度环境下,注意防潮措施,以延长使用寿命。

    兼容性和支持


    兼容性:
    - JTF系列转换器支持广泛的输入电压范围,与多种系统兼容。具体输入输出配置见详细表格。
    - 输出电压可在多个标准电压等级间选择,可根据实际需求进行定制。
    支持和维护:
    - 制造商提供3年质保服务,确保用户能够得到及时的技术支持和维护。
    - 用户可通过制造商官网获取更多技术支持文档和技术问答。

    常见问题与解决方案


    常见问题:
    1. 设备过热:
    - 解决方案:增加散热措施,如安装散热片或风扇。
    2. 输出电压不稳定:
    - 解决方案:检查输入电压是否在规定范围内,调整负载电容。
    3. 设备无法启动:
    - 解决方案:检查输入电压和接线是否正确,确认远程启停信号无误。

    总结和推荐


    总结:
    JTF系列DC/DC转换器以其高功率密度、宽输入范围、强隔离能力和高可靠性,成为一款优秀的电源解决方案。它在工业控制、通信设备和医疗设备等领域具有广泛的应用前景。
    推荐:
    鉴于其出色的性能和广泛应用,我们强烈推荐使用JTF系列DC/DC转换器,特别是对于那些对电源稳定性要求较高的应用场合。

JTF1224D12参数

参数
输出方式 -
输入电压最大值 36V
输入电压最小值 9V~36V(DC)
转换效率 90%
类型 -
输出总功率 -
特性 Remote On/Off,OCP,OVP,SCP
开关频率 -
输出电压 12V
散热方式 -
输出电流最大值 500mA,500mA
输出电压组数 2
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1224D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF1224D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF1224D12 JTF1224D12数据手册

JTF1224D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.464 ¥ 293.9079
5+ $ 34.4032 ¥ 285.1165
25+ $ 31.9176 ¥ 264.5171
100+ $ 29.7857 ¥ 246.849
库存: 144
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 293.9
直接购买
