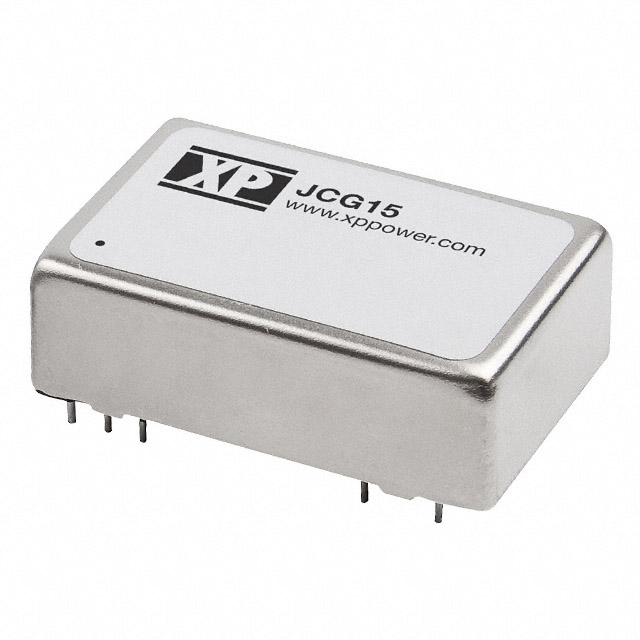

JCG1524S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCG系列, 18 → 36 V 直流输入, 5V 直流输出, 15W
供应商型号: 1470-1961-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCG1524S05

JCG1524S05概述


    产品简介


    DC-DC转换器是现代电力电子系统中不可或缺的一部分,用于将一种电压水平转换为另一种。JCG系列DC-DC转换器特别适用于需要高功率密度、宽输入范围和良好温度适应性的应用场合。这类产品广泛应用于工业自动化、通信设备、医疗仪器及各种嵌入式系统中。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-75 VDC) |
    | 输入电流 | 见详细表格 |
    | 工作温度范围 | -40°C 至 +100°C |
    | 输出电压 | 见详细表格,不同型号输出电压有所差异 |
    | 效率 | 见详细表格,不同型号效率有所不同 |
    | 过载保护 | >150% 的满载 |
    | 过压保护 | 不同输出电压设定下有不同的过压保护阈值 |
    | 隔离电压 | 1600 VDC(输入到输出,输入到外壳,输出到外壳) |
    | 开关频率 | 330 kHz(典型值) |
    | 最大容性负载 | 见详细表格 |

    产品特点和优势


    JCG系列DC-DC转换器具有高功率密度、宽输入范围(2:1)、1600 VDC的隔离电压和3年质保。其宽温度范围(-40°C 至 +100°C)使其适用于苛刻的工业环境。这些转换器还具备远程开关控制、出色的瞬态响应和全面的保护机制,确保长期稳定运行。

    应用案例和使用建议


    使用案例
    1. 工业自动化设备: 在自动化生产线上,JCG系列DC-DC转换器可以稳定供电,确保机器正常运转。
    2. 通信设备: 如路由器、交换机等设备,需要高可靠性电源供应,JCG系列能够提供稳定且高效的电力支持。
    使用建议
    - 确保输入电压在允许范围内,避免因电压不稳导致损坏。
    - 适当考虑散热措施,尤其是在高温环境下使用。
    - 针对不同负载情况选择合适的型号,以获得最佳效率。

    兼容性和支持


    JCG系列DC-DC转换器与多种标准接口兼容,易于集成到现有系统中。厂商提供详尽的技术文档和支持服务,包括产品手册、应用指南和技术支持热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定 | 确保输入电压在额定范围内,并增加适当的滤波器提高稳定性 |
    | 输出电压异常 | 检查连接线是否有接触不良,重新接线,必要时更换线路板 |
    | 温度过高 | 确认散热设计合理,必要时采用强制通风冷却 |

    总结和推荐


    JCG系列DC-DC转换器凭借其高功率密度、宽输入范围、良好的热适应性和多样的输出选择,在各类工业应用中表现出色。这些特性使得它成为许多高端应用的理想选择。如果您正在寻找高性能、可靠稳定的DC-DC转换器,强烈推荐您选择JCG系列。

JCG1524S05参数

参数
输出总功率 15W
输入电压最大值 36V
散热方式 -
输出电压 5.1V
转换效率 89%
输出方式 -
类型 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电压组数 1
开关频率 -
输入电压最小值 18V
最大容性负载 -
输出电流最大值 3A
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCG1524S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCG1524S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCG1524S05 JCG1524S05数据手册
