JWE0824D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE08系列, 9 → 36 V 直流输入, ±12V 直流输出, 8W
供应商型号: 1470-4080-ND
供应商: Digi-Key
标准整包数: 1

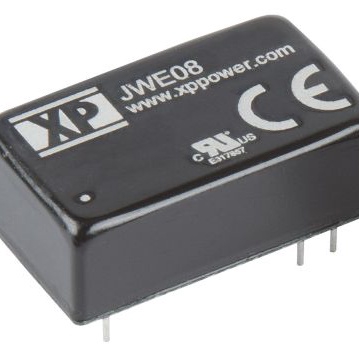

XP POWER AC-DC模块 JWE0824D12

JWE0824D12概述

    JWE08系列DC-DC转换器

    产品简介


    JWE08系列DC-DC转换器是一款高效率、高性能的电源转换装置,专为各种工业和商业应用设计。该系列产品提供单输出和双输出两种版本,具有超宽输入范围(4:1),能够在广泛的工作电压下稳定运行。这些转换器适用于多种电子设备,包括信息通信技术(ICT)设备、服务器、通信系统及任何需要高效电源管理的场合。

    技术参数


    - 输入电压范围:9-36V(标准24V)、18-75V(标准48V)
    - 输出电压:3.3V至30V
    - 输出电流:最高可达1600mA(单输出)和±335mA(双输出)
    - 效率:高达86%
    - 隔离度:输入到输出1500VDC(60秒耐压),1800VDC(1秒耐压)
    - 温湿度条件:工作温度-40°C至+105°C,存储温度-50°C至+125°C,相对湿度95%RH(非凝结)
    - 尺寸:0.94 x 0.54 x 0.31英寸(23.8 x 13.7 x 8.0毫米)
    - 重量:约0.013磅(6.1克)

    产品特点和优势


    1. 超宽输入范围:支持4:1的宽输入电压范围,适应性强。
    2. 高效率:最大效率可达86%,适合高功率密度需求。
    3. 隔离保护:提供1500VDC的高隔离度,确保安全可靠。
    4. 工作温度范围广:可在-40°C至+105°C的极端环境中稳定运行。
    5. 三年保修:厂家提供长达三年的保修期,保障用户权益。
    6. 紧凑型设计:采用金属封装,小巧轻便,便于安装和集成。

    应用案例和使用建议


    JWE08系列DC-DC转换器广泛应用于工业自动化控制系统、通信设备、医疗设备等领域。例如,在数据中心环境中,它们可以用于为服务器、交换机和其他关键组件提供稳定的电源。建议在选择具体型号时,根据应用所需的输入电压和输出电流进行匹配。同时,建议使用外部电容器来提高抗电磁干扰能力,如推荐的CHEMI-CON KY 330µF/100V型号。

    兼容性和支持


    JWE08系列DC-DC转换器与其他标准接口兼容,适用于广泛的设备。厂家提供了详细的安装指南和技术支持文档,以帮助用户顺利完成安装和调试。此外,JWE08还通过了ITE安全认证,确保其符合国际安全标准。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查输入电压是否在规定的范围内。如果输入电压正常,尝试更换输出电容器,确保电容值符合要求。

    2. 问题:转换效率低
    - 解决方案:确保负载在规定的电流范围内,避免过载。另外,检查电路连接是否正确,防止因线路损耗导致效率下降。
    3. 问题:过热
    - 解决方案:保证良好的散热条件,尽量使用自然对流方式散热。必要时可添加外部冷却风扇辅助散热。

    总结和推荐


    JWE08系列DC-DC转换器凭借其超宽输入范围、高效率、高隔离度以及广阔的温度适用范围,成为工业和商业应用的理想选择。无论是用于信息通信技术设备还是其他高可靠性需求的应用场景,JWE08都能提供卓越的电源管理解决方案。强烈推荐在需要高可靠性和稳定电源管理的项目中使用该产品。

JWE0824D12参数

参数
输出方式 -
输出电压组数 2
转换效率 85%
输出电流最大值 335mA,335mA
输出总功率 -
最大容性负载 -
输入电压最大值 36V
特性 OCP,SCP
开关频率 -
输出电压 12V
散热方式 -
类型 -
输入电压最小值 9V~36V(DC)
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0824D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0824D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0824D12 JWE0824D12数据手册

JWE0824D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.7184 ¥ 273.8121
5+ $ 31.7408 ¥ 265.6308
10+ $ 30.7528 ¥ 257.3625
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 273.81
