JTK1524D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTK系列, 9 → 36 V 直流输入, ±5V 直流输出, 15W
供应商型号: 209-JTK1524D05
供应商: Mouser
标准整包数: 1

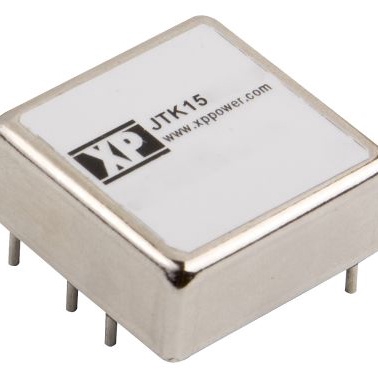

XP POWER AC-DC模块 JTK1524D05

JTK1524D05概述


    产品简介


    JTK系列是一款高功率密度、宽输入电压范围的DC-DC转换器,适用于各种电力电子应用。该系列提供单输出和双输出两种型号,能够在宽广的温度范围内工作,具有高效的电能转换能力和高隔离电压。JTK系列广泛应用于通信设备、工业控制、航空航天等领域,尤其适合需要高效、稳定电源供应的应用场合。

    技术参数


    - 输入电压范围:24 V (9-36 VDC),48 V (18-75 VDC)
    - 输入电流:见详细表格
    - 输入滤波器:π网络
    - 输入纹波电流:JTK15:20 mA pk-pk;JTK20:30 mA pk-pk(通过12 μH电感和47 μF电容)
    - 输入浪涌电流:24 V模型:50 VDC(100 ms);48 V模型:100 VDC(100 ms)
    - 输出电压:见详细表格
    - 输出调整范围:±10%(单输出)
    - 负载调节率:±0.5%(单输出),±1.0%(双输出)
    - 瞬态响应:<3%最大偏离,250 μs内恢复到1%
    - 纹波与噪声:100 mV pk-pk(20 MHz带宽)
    - 过载保护:JTK15:170%全负载典型;JTK20:150%全负载典型
    - 过压保护:多种型号的过压保护点见详细表格
    - 短路保护:故障和重启(自动恢复)
    - 最大容性负载:见详细表格
    - 效率:见详细表格
    - 隔离电压:输入到输出、输入到外壳、输出到外壳均为1600 VDC
    - 隔离电容:JTK15:1200 pF最大;JTK20:1000 pF最大
    - 开关频率:JTK15:375 kHz典型;JTK20:330 kHz典型
    - 功率密度:JTK15:38.4 W/in³;JTK20:51.3 W/in³
    - 平均无故障时间:>560 KHrs(根据MIL-STD-217F标准,25°C时)

    产品特点和优势


    JTK系列DC-DC转换器以其高功率密度、宽输入电压范围、高效能和高可靠性而著称。它能够在极端温度环境下正常工作,具有强大的过载保护、过压保护和短路保护能力,使得其在各类恶劣环境中也能可靠运行。此外,该系列产品还拥有较高的效率和紧凑的设计,使其成为许多电力电子应用的理想选择。

    应用案例和使用建议


    JTK系列广泛应用于通信设备、工业自动化系统、医疗设备和航空航天领域。例如,在通信基站中,这些转换器可以为敏感的电子设备提供稳定的电源;在工业自动化系统中,它们可以确保在变化的工作条件下保持输出电压的稳定。建议在使用这些转换器时,注意环境温度的管理,确保其在规定的温度范围内工作。此外,由于具备远程开关控制功能,可以在远程控制系统中方便地启停设备。

    兼容性和支持


    JTK系列DC-DC转换器设计为与其他标准电气元件兼容。制造商提供了详细的安装指南和技术支持文档,以帮助用户正确安装和配置设备。用户还可以联系销售团队获取更多关于定制化需求的信息。

    常见问题与解决方案


    - Q1:设备出现过热现象如何处理?
    - A1: 确保设备工作在规定的工作温度范围内,并且周围有足够的散热空间。如果温度仍然过高,可能需要检查负载电流是否超出额定值。

    - Q2:设备无法启动怎么办?
    - A2: 检查输入电压是否在允许范围内,同时确认输入电缆连接是否正确。此外,检查设备是否有任何明显的损坏或异常。

    - Q3:输出电压不稳定如何解决?
    - A3: 首先检查负载条件和输入电压是否波动过大。如果上述因素正常,可能需要调整输出调节电阻。

    总结和推荐


    综上所述,JTK系列DC-DC转换器凭借其卓越的性能和稳定性,非常适合于高要求的应用场景。该系列产品不仅能够满足严苛的工作环境要求,还能在保证高效率的同时实现良好的输出稳定性。因此,强烈推荐使用该系列产品,特别是在需要高性能电源转换解决方案的场合。

JTK1524D05参数

参数
特性 Remote On/Off,OCP,OVP,SCP
转换效率 85%
最大容性负载 -
输出电流最大值 1.5A
输出电压组数 2
输入电压最大值 36V
输出方式 DC-DC
输出电压 5V
开关频率 -
类型 -
输出总功率 -
输入电压最小值 9V~36V(DC)
散热方式 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTK1524D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTK1524D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTK1524D05 JTK1524D05数据手册

JTK1524D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
