首页  >  产品百科  >  JCA1005D03

JCA1005D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 4.5 → 9 V 直流输入, ±15V 直流输出, 10W
供应商型号: 2319766
供应商: 海外现货
标准整包数: 1

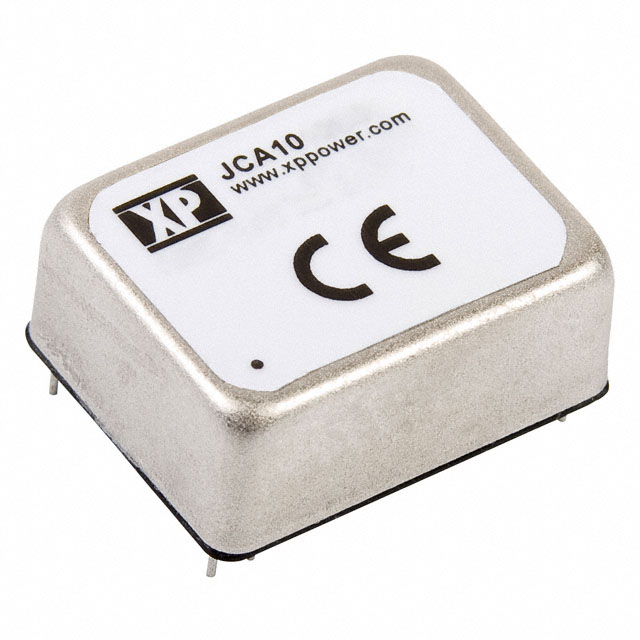

XP POWER AC-DC模块 JCA1005D03

JCA1005D03概述

    JCA 系列 DC-DC 转换器技术手册

    1. 产品简介


    JCA系列DC-DC转换器是一款紧凑型、高性能的电源模块,适用于各种工业和商业应用。该系列产品提供单输出和双输出两种型号,输入电压范围广泛(5V至75V),能够满足不同场合的需求。这些转换器具有高效率、高可靠性以及广泛的温度适应能力,非常适合在恶劣环境下使用。

    2. 技术参数


    - 输入电压范围: 5V (4.5-9.0VDC), 12V (9-18VDC), 24V (18-36VDC), 48V (36-75VDC)
    - 输入电流: 见表格
    - 输出电压: 见表格
    - 初始设置精度: ±1%最大值
    - 启动延迟时间: 30ms最大值
    - 启动上升时间: 3.5ms典型值
    - 最小负载: 无最小负载要求
    - 线性调节率: ±0.3%
    - 负载调节率: ±1%
    - 交叉调节率: ±5%(双输出模型,一个输出为5%负载,另一个变化从5%到100%)
    - 瞬态响应: 4%最大偏差,在<500μs内恢复到±1%以内(25%负载变化,1A/μs)
    - 纹波与噪声: 50mV峰峰值,20MHz带宽
    - 过流保护: 150%典型值,跳闸并重启(hiccup模式)
    - 短路保护: 持续运行自动恢复
    - 过压保护: 150%典型值,重新输入以重置
    - 温度系数: ±0.05%/°C
    - 效率: 见表格
    - 隔离: 输入到输出1500VDC,基本绝缘;输入到外壳500VDC;输出到外壳500VDC
    - 开关频率: 300kHz典型值
    - 功率密度: 31.25W/in³
    - MTBF: >950kHrs(MIL-HDBK-217F,25°C)

    3. 产品特点和优势


    JCA系列DC-DC转换器的主要优势在于其高效率、宽输入电压范围和紧凑的设计。它们能够在极端温度下稳定工作,从-40°C到+100°C,输出功率在70°C时开始线性降额。此外,这些转换器还具备多种保护机制,如过流、短路和过压保护,确保了可靠性和安全性。其高效率和低纹波特性使其在需要高精度的应用中表现出色。

    4. 应用案例和使用建议


    JCA系列DC-DC转换器广泛应用于工业自动化、通信设备、医疗设备、安防系统等领域。例如,在工业自动化系统中,它们可以作为电源模块,为各种传感器和执行器供电。在通信设备中,它们可以用于稳定电源供应,确保系统的正常运行。
    使用建议:
    - 在安装时,确保输入滤波器正确连接,以减少电磁干扰。
    - 选择合适的电容器容量,以满足所需的电容负载。
    - 在高负载情况下,确保散热良好,以避免过热。

    5. 兼容性和支持


    JCA系列DC-DC转换器采用行业标准引脚布局,易于与其他电子元件和设备兼容。制造商提供了详尽的技术支持文档和在线资源,包括应用指南、故障排除手册和软件工具,帮助用户快速上手和解决问题。

    6. 常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决方案: 检查输入电压是否在规定范围内,确认负载是否合适,检查电容器是否损坏。
    - 问题: 瞬态响应差
    - 解决方案: 检查负载变化是否超过规定范围,确认输入和输出电容是否足够大。
    - 问题: 过热
    - 解决方案: 确保良好的散热条件,必要时增加外部散热片。

    7. 总结和推荐


    综上所述,JCA系列DC-DC转换器以其高效率、宽输入电压范围和可靠性在同类产品中脱颖而出。其广泛应用和多种保护机制使其成为众多应用的理想选择。我们强烈推荐这款产品给需要稳定电源供应的工程师和技术人员。

JCA1005D03参数

参数
输出方式 Fixed
输出电压 15V
输入电压最小值 4.5V
输出电流最大值 330mA,330mA
散热方式 -
类型 -
最大容性负载 -
输出总功率 10W
转换效率 85%
输出电压组数 2
输入电压最大值 9V
开关频率 300KHz(Typ)
特性 OCP,OVP,SCP,UVLO
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA1005D03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA1005D03数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA1005D03 JCA1005D03数据手册

JCA1005D03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 331.166
5+ ¥ 325.2523
10+ ¥ 325.2523
25+ ¥ 325.2523
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 331.16
