JSM1012S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSM10系列, 9 → 18 V 直流输入, 5V 直流输出, 10W
供应商型号: 209-JSM1012S05
供应商: Mouser
标准整包数: 1

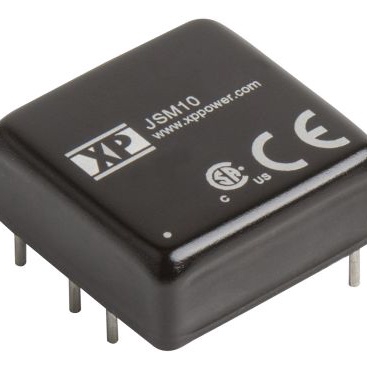

XP POWER AC-DC模块 JSM1012S05

JSM1012S05概述

    JSM10 Series DC-DC Converter

    1. 产品简介


    JSM10系列是XP Power公司推出的一款高效直流-直流转换器,专为各种工业、医疗和电信应用而设计。该系列转换器提供单输出和双输出型号,输入电压范围为9-75VDC,适用于多种电源环境。JSM10系列具备高效率(最高可达89%)、宽泛的输入电压范围(2:1)以及优异的隔离性能(1500VDC),是一款理想的电源解决方案。

    2. 技术参数


    JSM10系列的关键技术参数如下表所示:
    | 输入电压范围 | 输出电压 | 输出电流 | 输入电流(无负载) | 最大电容负载 | 效率 |
    |
    | 9-18V | 3.3V | 2.50A | 15mA | 4700 µF | 82% |
    5V | 2.00A | 980mA | 2200 µF | 85% |
    12V | 0.83A | 955mA | 330 µF | 87% |
    15V | 0.67A | 950mA | 220 µF | 88% |
    | ±5V | ±1.00A| 990mA | 490mA | ±1000 µF | 84% |
    | ±12V | ±0.416A| 955mA | 475mA | ±150 µF | 87% |
    | ±15V | ±0.333A| 955mA | 470mA | ±100 µF | 87% |
    其他关键性能参数还包括:
    - 输入电压范围:9.0-75VDC(根据型号不同)
    - 初始设置精度:±2.0%
    - 线性调节率:±1.0%
    - 负载调节率:±0.5/±1.0%(单/双输出)
    - 瞬态响应:3%偏差,恢复时间小于300μs
    - 纹波与噪声:80/100mV pk-pk(3.3V & 5V输出,其他型号)
    - 过载保护:150%
    - 短路保护:连续复位与重启(Hiccup模式)
    - 效率:高达89%
    - 绝缘电阻:109Ω(500VDC)
    - 开关频率:330kHz
    - 功率密度:50.8W/in³
    - 平均无故障时间:2.5M小时
    - 重量:约0.03磅(15.0克)

    3. 产品特点和优势


    JSM10系列的优势主要体现在以下几个方面:
    - 高效率:最大可达89%,能够显著减少能耗。
    - 宽输入电压范围:2:1的输入电压范围,适应多种电源环境。
    - 高可靠性:通过严格的EMC测试,确保稳定运行。
    - 宽温范围:-40°C到+100°C的工作温度范围,适用于严苛环境。
    - 安全认证:通过ITE安全认证,符合国际标准。
    - 远程控制:可选配远程开关控制功能。
    - 金属外壳:采用金属外壳,具有良好的散热性能。

    4. 应用案例和使用建议


    JSM10系列广泛应用于工业控制、医疗设备、通信系统等领域。以下是一些典型应用场景及使用建议:
    - 工业自动化设备:可用于工业机器人、PLC控制器等设备的供电。建议选择合适的输出电流和电压型号,确保供电稳定性。
    - 医疗设备:适用于心电图机、超声设备等医疗仪器。考虑到医疗设备对安全性要求较高,建议选择通过医疗认证的型号。
    - 通信系统:可用于通信基站、路由器等设备。考虑到空间限制,建议选择小体积型号,并考虑安装散热片以增强散热效果。

    5. 兼容性和支持


    JSM10系列可与其他主流电子元件和设备兼容,如常见的电路板接口和连接器。厂商提供3年质保,同时提供技术支持和售后服务。如果需要特殊定制或集成到特定系统中,可以联系厂商获取进一步支持。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - 问题:开机时无法正常启动。
    - 解决方案:检查输入电压是否在允许范围内;确认是否有短路或过载情况;若仍未解决问题,请联系厂商进行技术支持。
    - 问题:输出电压不稳定。
    - 解决方案:检查输入电压是否波动过大;确保负载不超过额定值;若负载已满足要求但问题仍存在,请尝试更换外部电容。
    - 问题:发热严重。
    - 解决方案:确保安装环境通风良好;考虑加装散热片或风扇;若问题持续,请联系厂商进行故障排查。

    7. 总结和推荐


    总体而言,JSM10系列直流-直流转换器凭借其高效、可靠和广泛的应用范围,在工业、医疗和通信等领域具有很高的市场竞争力。如果您正在寻找一款适合严苛环境且具有高可靠性的电源解决方案,JSM10系列无疑是您的理想选择。推荐在具体应用中根据需求选择合适的型号,并结合上述建议进行使用,以确保最佳性能和稳定性。

JSM1012S05参数

参数
输出电流最大值 2A
输出电压 5V
转换效率 85%
输出电压组数 1
输入电压最小值 9V~18V(DC)
最大容性负载 -
散热方式 -
特性 SCP,UVLO
开关频率 -
输入电压最大值 18V
输出方式 -
输出总功率 -
类型 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
