首页  >  产品百科  >  VEL36US120-EU-JA

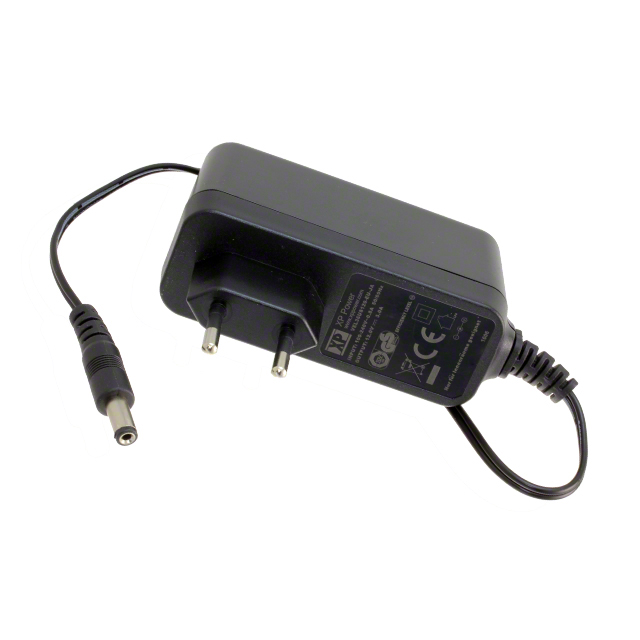

VEL36US120-EU-JA

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 电源适配器, 12V 直流输出, 3A输出, 典型值 C插头
供应商型号: 2646333
供应商: element14
标准整包数: 1
XP POWER AC-DC模块 VEL36US120-EU-JA

VEL36US120-EU-JA概述

    # VEL36 Series AC-DC Power Supplies 技术手册

    产品简介


    VEL36系列AC-DC电源适配器是专为多种成本敏感型应用设计的高效能电源解决方案。该系列适配器提供从12V到24V的输出电压选择,适用于广泛的工业和消费电子产品。其特点包括能源效率等级VI、欧洲CoC Tier 2标准、固定电源插头、宽泛的输入电压范围、低无负载功耗以及符合国际安全标准。该产品在各种严苛环境中均表现出色,适用于各种需要稳定直流电的应用场景。

    技术参数


    VEL36系列电源适配器的技术规格如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出电压 | 12 | 24 | 24 | V | 见型号和规格表 |
    | 最小负载电流 | 0 A | 无最小负载要求 |
    | 启动延迟时间 | 4 s
    | 启动上升时间 | 30 ms
    | 保持时间 | 8 ms | 满载及100VAC时 |
    | 总调节度 | 5 % | 见型号和规格表 |
    | 瞬态响应 | 5 %偏差 | 500μs内恢复至<1% |
    | 纹波噪声 | 180 mV pk-pk | 使用20MHz带宽和47μF电解电容 |
    | 短路保护 | 连续 过流,重启(间歇模式) |
    | 温度系数 | 0.05 %/℃ |
    其他特性包括:
    - 效率:87%
    - 隔离电压:3000 VAC
    - 开关频率:24-70 kHz
    - 平均无故障时间:250k小时
    - 输入电压范围:90-264VAC
    - 输入电流:0.8A @ 100VAC
    - 冲击:每轴1m跌落
    - 振动:10-300Hz, 2g, 15分钟/扫,每个轴60分钟
    - EMC辐射排放:符合EN55032标准B级

    产品特点和优势


    VEL36系列AC-DC电源适配器的主要特点是高能效、低功耗和卓越的电气性能。这些特性使得该适配器在多种环境下都能稳定可靠地运行。同时,其紧凑的设计和多样的输出选项使其能够适应各种不同的应用场景。其高效率等级和低无负载功耗也使它在市场上具有很高的竞争力。

    应用案例和使用建议


    VEL36系列适配器适用于广泛的工业和消费电子产品,如通信设备、工业控制设备、家用电器和医疗设备等。在实际应用中,用户可以根据具体需求选择合适的输出电压和连接方式。
    使用建议
    - 在安装前,请确保输入电压符合产品要求。
    - 根据具体应用选择适当的线缆长度和导线类型。
    - 注意散热设计,以确保长期稳定运行。

    兼容性和支持


    VEL36系列适配器与多种电子设备兼容,并且可以通过更换型号编号中的“XX”来匹配不同地区的电源插头。制造商提供了详细的技术文档和在线支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:开机时出现过载现象。
    - 解决办法:检查负载是否超出适配器的额定范围,并调整负载。
    - 问题:输出电压不稳定。
    - 解决办法:确认输入电压稳定,并检查是否有外部干扰。
    - 问题:长时间运行后温度过高。
    - 解决办法:确保适配器有足够的散热空间,必要时加装风扇辅助散热。

    总结和推荐


    总体而言,VEL36系列AC-DC电源适配器是一款高效能、低功耗的电源解决方案。其广泛的应用范围和高可靠性使其成为众多行业用户的首选。如果你正在寻找一款性能优异、性价比高的电源适配器,VEL36系列是一个值得推荐的选择。

VEL36US120-EU-JA参数

参数
输入电压最小值 90V~264V(AC)
转换效率 -
特性 -
输入电压最大值 -
开关频率 -
散热方式 -
输出总功率 36W
输出方式 Fixed
输出电流最大值 3A
输出电压组数 1
最大容性负载 -
输出电压 12V
类型 -
应用等级 商用级
零件状态 在售
包装方式 盒装

VEL36US120-EU-JA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VEL36US120-EU-JA数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VEL36US120-EU-JA VEL36US120-EU-JA数据手册

VEL36US120-EU-JA封装设计

查看详情并下载
Symbol
Footprint
3D Model
