EMH350PD21-EF

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Adjustable Output,Load Sharing,PFC,Remote On/Off,Remote Sense,Standby Output,Universal Input 354W 8.3A 24V 2 80V~275V(AC) Fixed 底座安装
供应商型号: 2365050
供应商: element14
标准整包数: 1

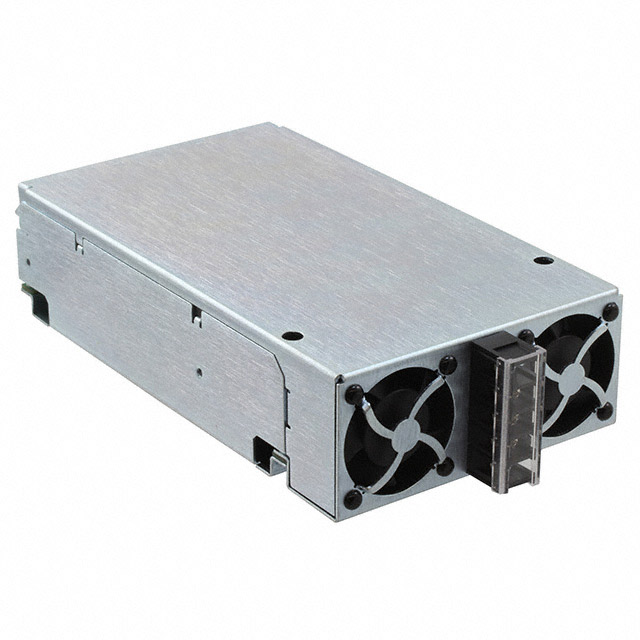

XP POWER AC-DC模块 EMH350PD21-EF

EMH350PD21-EF概述

    EMH350 Dual Output 系列电源模块技术手册

    产品简介


    EMH350 Dual Output系列是新一代高电流输出电源模块,提供两种不同的输出配置,分别是标准U通道和集成风扇冷却版本。这些模块适用于多种工业和医疗应用,包括患者接触设备。每款产品都配备了两个独立的输出端口,一个额外的12V/0.6A风扇供电和一个5V/2A待机供电,并且可选配模拟、数字和PMBus信号及控制接口。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注及条件 |
    |
    | 输入电压(操作) | 80 | 115/230 | 275 | VAC | 在<90 VAC时降额输出功率 |
    | 输入频率 | 47 | 50/60 | 63 | Hz
    | 功率因数 | >0.9 | 符合EN61000-3-2类A标准 |
    | 输入电流(无负载) | 0.05 | 0.03 A | 115/230 VAC |
    | 输入电流(满载) | 3.6 | 1.8 A | 115/230 VAC |
    | 冲击电流 | 40 A | 230 VAC冷启动,25°C |
    | 无负载输入功率 | 1.0 W | 带输出抑制(通过信号选项) |
    | 接地泄漏电流 | 90 | 160 µA | 115/230 VAC/50 Hz(典型),264 VAC/60 Hz(最大) |
    | 输入保护 | F10 A/250 V | 内部保险丝安装于两条线上 |

    产品特点和优势


    EMH350 Dual Output系列提供了高可靠性的双输出配置,可以灵活适应不同的工业和医疗需求。其独特的设计特点如下:
    - 双隔离输出:每个模块都有两个独立的隔离输出端口,确保安全性和可靠性。
    - 广泛的安全认证:通过了IEC60950(信息技术设备)和IEC60601 BF(医疗设备)双重认证,适用于广泛的工业和医疗应用。
    - 高效能:高效率高达87%,并具备强大的负载调节能力和快速的瞬态响应能力。
    - 高集成度:紧凑的设计,适合在1U高度空间内部署。

    应用案例和使用建议


    EMH350 Dual Output系列广泛应用于医疗设备和工业控制系统中,例如心电图机、呼吸机和其他需要稳定电力供应的医疗设备。此外,它还适合用于自动化系统和机器人应用。
    使用建议:
    - 确保良好的空气流通,以防止过热。建议按照制造商推荐的方向进行布线。
    - 对于医疗设备,建议监测接地泄漏电流,确保符合相关医疗安全标准。
    - 考虑到不同的输入电压和负载条件,建议选择合适的输出组合以满足特定应用的需求。

    兼容性和支持


    - 兼容性:EMH350 Dual Output系列与多种医疗和工业设备兼容。同时,可选配PMBus信号和控制接口,方便与现代监控系统集成。
    - 支持和维护:厂家提供三年保修服务,并提供详细的用户手册和技术支持文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源模块不启动 | 检查输入电压是否在正常范围内,确认接线正确 |
    | 输出电压不稳定 | 调整输出电压设定,检查负载变化情况 |
    | 过载保护触发 | 减少负载,检查输入电源状况 |
    | 故障指示灯亮起 | 参考用户手册检查具体故障代码 |

    总结和推荐


    EMH350 Dual Output系列是一款功能强大且可靠的电源模块,特别适合于医疗和工业应用。其高效率、多样的输出选项和全面的安全认证使其成为市场上的佼佼者。强烈推荐用于对电源稳定性要求较高的应用场合。
    这款产品凭借其出色的性能和可靠性,在市场上具有很高的竞争力。如果您需要一款稳定、高效的电源模块,EMH350 Dual Output系列将是您的理想选择。

EMH350PD21-EF参数

参数
输出电流最大值 8.3A
开关频率 -
输入电压最小值 80V~275V(AC)
类型 -
特性 Adjustable Output,Load Sharing,PFC,Remote On/Off,Remote Sense,Standby Output,Universal Input
转换效率 -
输出方式 Fixed
输出电压 24V
输出电压组数 2
散热方式 -
输入电压最大值 -
输出总功率 354W
最大容性负载 -
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

EMH350PD21-EF厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

EMH350PD21-EF数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER EMH350PD21-EF EMH350PD21-EF数据手册

EMH350PD21-EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
