JCD0512D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP 266KHz(Typ) 79% 6W 167mA 15V 2 18V 9V Fixed DIP 通孔安装
供应商型号: 2065263
供应商: 海外现货
标准整包数: 1

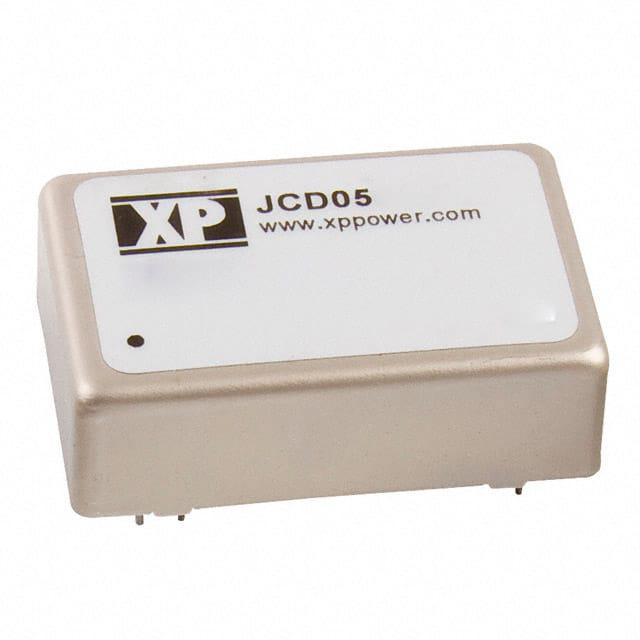

XP POWER AC-DC模块 JCD0512D15

JCD0512D15概述

    # 电子元器件技术手册:JCD系列 DC/DC转换器

    产品简介


    JCD系列是新一代高效率、高稳定性的DC/DC转换器,适用于各种工业应用场合。这些转换器具备宽输入电压范围、多种输出电压选项和卓越的负载调节能力,能够在严苛的环境下保持稳定的性能输出。主要功能包括:
    - 高效能:支持4W至6W的功率输出,效率高达85%以上。
    - 宽输入电压范围:输入电压可在5V到48V之间变化,覆盖多种电源系统需求。
    - 高隔离度:具备1600VDC的输入到输出隔离电压,确保安全可靠的操作。
    - 多输出模式:单路输出和双路输出可选,满足不同的电路设计需求。
    - 温度适应性强:能在-40°C至+100°C的环境中稳定工作。

    技术参数


    输入规格
    - 输入电压范围:
    - 5V(4.5-9 VDC)
    - 12V(9-18 VDC)
    - 24V(18-36 VDC)
    - 48V(36-72 VDC)
    - 输入电流:根据具体型号不同,输入电流值有所差异(见上文详细表格)。
    - 输入反射纹波电流:35mA rms通过12µH电感器。
    - 输入滤波器:采用Pi网络。
    - 输入浪涌电压:
    - 5V模型:15VDC,持续100ms
    - 12V模型:24VDC,持续100ms
    - 24V模型:40VDC,持续100ms
    - 48V模型:80VDC,持续100ms
    输出规格
    - 输出电压:根据具体型号不同,输出电压有所不同(见上文详细表格)。
    - 设置精度:±1%,双通道部分型号±2%。
    - 电压平衡:±1%,双通道部分型号±2%。
    - 最小负载要求:无最低负载要求。
    - 线性调节:±0.5%。
    - 负载调节:±0.5%,双通道部分型号±1.5%。
    - 交叉调节:±5%(详见手册注释1)。
    - 纹波和噪声:60mV pk-pk,带宽20MHz(详见手册注释2)。
    - 启动延迟:5V输入型号典型值为20ms,12/24/48V输入型号为500ms。
    - 瞬态响应:最大偏差3%,恢复至1%以内需要250μs(详见手册注释3)。
    其他特性
    - 过载保护:150%满载保护,仅适用于5V输入型号。
    - 短路保护:无限时自动恢复。
    - 最大电容负载:依据具体型号不同,电容负载有所差异(见上文详细表格)。
    - 转换频率:266kHz(典型值)。
    - 功率密度:4W时为10W/in³,5W为12.5W/in³,6W为15W/in³。
    - MTBF:>1.1 MHours(MIL-STD-217F标准,25°C)。
    - 隔离电压:1600VDC输入到输出,3500VDC高隔离版本可选(加后缀-H)。
    - 隔离电容:109Ω(典型值)。
    - 开关频率:266kHz(典型值)。

    产品特点和优势


    JCD系列 DC/DC转换器具有以下显著优势:
    - 高性能:提供高效率、低纹波和优异的瞬态响应性能。
    - 广泛应用:适用于工业自动化、医疗设备、通信设备等领域。
    - 宽温操作:能够在极端温度环境下稳定运行,具有很强的环境适应性。
    - 高可靠性:具备多重保护机制,确保长期稳定可靠的工作。
    - 高隔离度:提供出色的电气隔离性能,确保使用安全。

    应用案例和使用建议


    应用案例
    - 工业自动化:适用于PLC控制系统中的电源模块。
    - 通信设备:适合作为基站或其他通信设备中的电源模块。
    - 医疗设备:适用于医疗仪器的电源转换需求。
    使用建议
    - 在使用过程中,应尽量减少输入端的纹波电流,以提高转换效率。
    - 确保散热良好,特别是在高温环境下使用时。
    - 对于高隔离度需求的应用,可选择带有-H后缀的高隔离版本。

    兼容性和支持


    JCD系列转换器采用行业标准封装,易于与其他电子元器件兼容。厂家提供全面的技术支持和售后服务,包括产品文档、软件工具、在线技术支持等。用户还可以通过官方渠道获取详细的安装指南和维护手册。

    常见问题与解决方案


    问题1:输出电压不稳定
    解决方案:检查输入电压是否在允许范围内,确认负载是否合适,并确保所有接线正确无误。如果问题仍然存在,请联系技术支持团队。
    问题2:转换效率较低
    解决方案:检查输入电压是否过低或过高,确保在规定的输入电压范围内。另外,检查是否存在过多的输出电容,可以适当调整以优化效率。
    问题3:设备无法启动
    解决方案:首先确认输入电压是否正常,其次检查是否有短路现象。如果仍未解决问题,建议查阅用户手册或联系技术支持寻求帮助。

    总结和推荐


    JCD系列 DC/DC转换器凭借其高效能、宽输入电压范围、高隔离度和良好的环境适应性,在众多应用场景中展现出卓越的性能。其多样化的输出模式和丰富的保护机制使得它在工业、医疗和通信等领域具有很高的应用价值。综合各方面考虑,我们强烈推荐使用JCD系列 DC/DC转换器。

JCD0512D15参数

参数
输出方式 Fixed
输出电压组数 2
散热方式 -
转换效率 79%
输出电压 15V
输出总功率 6W
类型 -
输入电压最大值 18V
输入电压最小值 9V
最大容性负载 -
输出电流最大值 167mA
特性 OCP,OVP,SCP
开关频率 266KHz(Typ)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
