JWK1024S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWK10系列, 9 → 36 V 直流输入, 15V 直流输出, 10W
供应商型号: 1470-3460-ND
供应商: Digi-Key
标准整包数: 1

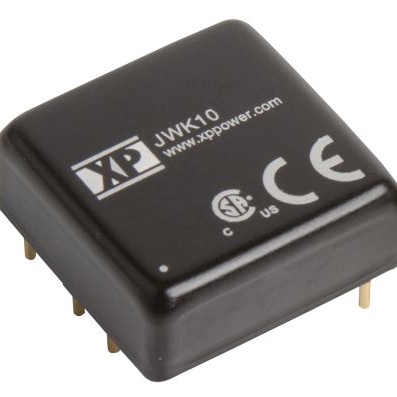

XP POWER AC-DC模块 JWK1024S15

JWK1024S15概述

    JWK10 Series DC-DC Converter 技术手册

    1. 产品简介


    JWK10系列是XPPower公司推出的一款高性能DC-DC转换器。它具有单路和双路输出能力,提供宽范围的输入电压(4:1),适合多种工业和信息技术应用场合。JWK10系列转换器体积小巧(1英寸×1英寸),重量轻(约15克),并拥有长达三年的保修期。

    2. 技术参数


    - 输入电压范围:9-36 VDC(标准) / 18-75 VDC(扩展)
    - 输出电压:3.3V / 5V / 5.1V / 12V / 15V / 24V(单路输出);±5V / ±12V / ±15V(双路输出)
    - 最大输出电流:2.20A(单路输出);1.00A(双路输出)
    - 效率:最高可达87%
    - 隔离度:1500VDC
    - 工作温度范围:-40°C至+100°C
    - 认证:符合ITE安全认证
    - 封装尺寸:1.00 × 1.00 × 0.40英寸(25.4 × 25.4 × 10.16毫米)

    3. 产品特点和优势


    JWK10系列DC-DC转换器的特点在于其高集成度和广泛的输入输出范围。单路和双路输出的设计使其可以适应不同的应用需求。由于采用了金属外壳,JWK10系列具有良好的散热性能。此外,可选配的散热片进一步提高了稳定性和可靠性,适用于工业环境中的严苛条件。

    4. 应用案例和使用建议


    JWK10系列广泛应用于信息技术设备、工业自动化控制以及医疗设备等领域。例如,在信息技术设备中,JWK10可用于服务器电源系统以提高能效。在工业自动化控制中,JWK10系列能够为传感器和执行器提供稳定的电源。
    为了最大化JWK10的性能,建议将负载调整至满载状态以达到最高效率。同时,使用建议配置的外部电容(如CHEMI-CON KY 330µF/100V)来增强抗干扰能力和电磁兼容性。

    5. 兼容性和支持


    JWK10系列DC-DC转换器与大多数标准电气接口兼容。厂商提供详尽的技术文档和支持,包括详细的电气特性和机械细节,以及常见问题解答。用户可以通过厂商网站获取更多技术支持和升级服务。

    6. 常见问题与解决方案


    - 问题:当输入电压低于规定范围时,转换器无法正常启动。
    - 解决办法:检查输入电压是否在规定的范围内。确保输入电压符合标准要求。

    - 问题:输出电压不稳定。
    - 解决办法:确认输出负载是否超出范围。如果负载变化较大,建议增加外部滤波电容以稳定输出电压。

    - 问题:远程关机功能失效。
    - 解决办法:检查连接线缆是否接触良好。重新插拔远程关机接口,确保接线正确无误。

    7. 总结和推荐


    综上所述,JWK10系列DC-DC转换器凭借其宽泛的输入输出范围、高效能、以及坚固耐用的封装设计,在多个应用领域展现出色的性能。特别适用于对环境条件和电源稳定性要求较高的场合。强烈推荐用户在需要高性能、可靠且经济实惠的电源解决方案时考虑选用JWK10系列。

JWK1024S15参数

参数
最大容性负载 -
输出总功率 -
开关频率 -
输入电压最小值 9V~36V(DC)
输出电压 15V
散热方式 -
类型 -
输出电流最大值 660mA
输出电压组数 1
输入电压最大值 36V
输出方式 -
特性 Remote On/Off,SCP,UVLO
转换效率 87%
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWK1024S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWK1024S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWK1024S15 JWK1024S15数据手册

JWK1024S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
