JCG1224S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCG系列, 18 → 36 V 直流输入, 12V 直流输出, 12W
供应商型号: 1637904
供应商: 海外现货
标准整包数: 1

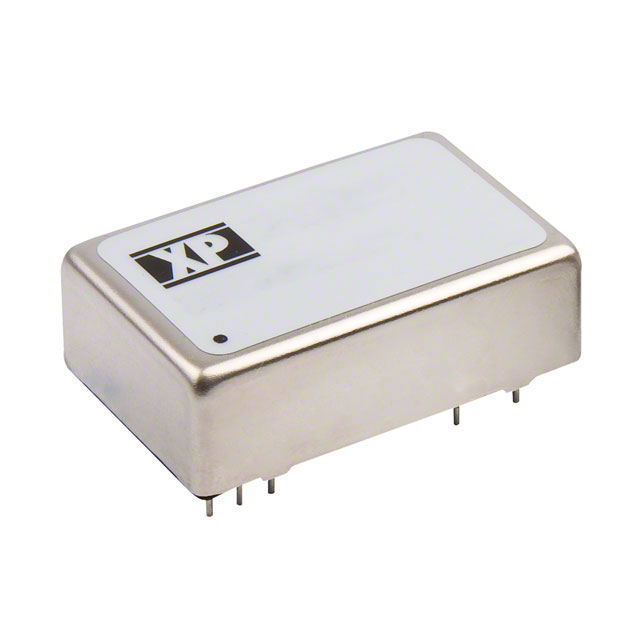

XP POWER AC-DC模块 JCG1224S12

JCG1224S12概述


    产品简介


    DC-DC转换器是一种用于将一种直流电压转换为另一种直流电压的电子元件。本手册介绍的JCG系列DC-DC转换器提供了高功率密度、宽输入范围、以及单/双输出选择等多种功能。这些转换器广泛应用于通信、工业控制、医疗设备及消费电子等领域,是电源管理和系统集成的理想选择。

    技术参数


    - 输入电压范围:12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-75 VDC)
    - 最大输入电流:见输入电流表
    - 输入滤波器:π型网络
    - 输入反射纹波电流:20 mA pk-pk通过12 µH电感
    - 输入浪涌电压:12 V型号为36 VDC,24 V型号为50 VDC,48 V型号为100 VDC
    - 过压保护:2.5/3.3 V型号为3.9 V,5 V型号为6.2 V,12 V型号为15.0 V,15 V型号为18.0 V,±12 V型号为±15.0 V,±15 V型号为±18.0 V
    - 超载保护:>150%满载
    - 短路保护:启停恢复(打嗝模式)
    - 隔离电压:1600 VDC输入到输出,1600 VDC输入到外壳,1600 VDC输出到外壳
    - 转换效率:见效率表
    - 温度系数:±0.02/°C最大
    - 切换频率:330 kHz典型
    - 功率密度:30 W/in³(JCG12),37.5 W/in³(JCG15)
    - 平均无故障时间(MTBF):>1.0 Mhrs至MIL-HDBK-217F标准,25°C时
    - 环境温度:工作温度范围-40°C至+100°C,存储温度范围-40°C至+125°C
    - 湿度:高达95%,非冷凝
    - 电磁兼容性(EMC):符合EN55022 Class A标准,EN61000-4-2 ESD免疫力,EN61000-4-4 EFT/Burst,EN61000-4-5 Surge,EN61000-4-6 Conducted Immunity,EN61000-4-8 Magnetic Field

    产品特点和优势


    JCG系列DC-DC转换器具备以下优势:
    - 高功率密度,适合紧凑空间设计
    - 宽输入范围,适用于多种电源输入
    - 1600 VDC隔离电压,确保高安全性和可靠性
    - 过载、过压、短路等多种保护机制
    - 高转换效率,减少能耗
    - 优良的温度适应性和长寿命(>1.0 Mhrs)

    应用案例和使用建议


    应用案例
    - 通信设备:如路由器、交换机等
    - 工业控制:如PLC、传感器等
    - 医疗设备:如诊断仪器、治疗设备等
    - 消费电子:如智能家居设备、游戏机等
    使用建议
    1. 在使用过程中,应考虑负载变化和环境温度对转换效率的影响,选择合适的输出电压以确保稳定运行。
    2. 为防止输入电压波动,建议使用适当容量的输入电容。
    3. 根据实际应用场景选择合适的工作模式,如单输出或双输出模式。

    兼容性和支持


    JCG系列DC-DC转换器具有良好的兼容性,可以方便地集成到各种电子系统中。厂商提供3年的质保服务,并且可提供技术支持和售后服务。

    常见问题与解决方案


    1. 问题:输入电压不稳定导致输出电压波动
    - 解决方法:检查输入电压源,并加装合适的输入滤波电容以平滑电压。
    2. 问题:负载突变时输出电压不稳定
    - 解决方法:确认负载稳定性,并考虑增加输出电容来提高瞬态响应。
    3. 问题:无法远程开启/关闭
    - 解决方法:检查远程控制线路连接是否正确,或者重新设置远程控制阈值电压。

    总结和推荐


    JCG系列DC-DC转换器凭借其高功率密度、宽输入范围和全面的保护功能,在众多应用场合表现出色。尤其适用于需要高可靠性和稳定性的环境。建议在需要高性能电源转换的项目中优先选用该系列产品。

JCG1224S12参数

参数
输出总功率 15W
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输入电压最小值 18V
输出方式 -
输出电压组数 1
输出电压 12V
开关频率 -
输出电流最大值 1A
转换效率 90%
最大容性负载 -
类型 -
散热方式 -
输入电压最大值 36V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCG1224S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCG1224S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCG1224S12 JCG1224S12数据手册

JCG1224S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 234.2567
5+ ¥ 234.2567
10+ ¥ 225.8904
50+ ¥ 225.8904
100+ ¥ 225.8904
库存: 34
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 234.25
