首页  >  产品百科  >  JCG1524S15

JCG1524S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCG系列, 18 → 36 V 直流输入, 15V 直流输出, 15W
供应商型号: 209-JCG1524S15
供应商: Mouser
标准整包数: 1

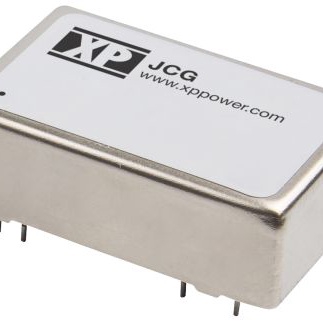

XP POWER AC-DC模块 JCG1524S15

JCG1524S15概述


    产品简介


    JCG系列DC-DC转换器是高功率密度的电源解决方案,适用于广泛的输入电压范围(12V、24V和48V)。这些转换器具备单输出和双输出型号,提供不同的电压选项以满足不同应用需求。凭借其广泛的输入范围和高可靠性,JCG系列广泛应用于工业自动化、通信设备、医疗设备和测试仪器等领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 12V (9-18 VDC), 24V (18-36 VDC), 48V (36-75 VDC) |
    | 输入电流 | 见表格 |
    | 输入滤波器 | π型网络 |
    | 输入反射电流 | 20 mA峰值到峰值通过12 μH电感 |
    | 输入浪涌电流 | 12V模型:36VDC持续1000ms,24V模型:50VDC持续1000ms,48V模型:100VDC持续1000ms |
    | 输出电压 | 见表格 |
    | 最小负载 | 无最小负载要求 |
    | 初始设置精度 | JCG12:±1.2%,JCG15:±1.0% |
    | 启动延迟 | 20毫秒最大 |
    | 线性调节率 | ±0.5%最大 |
    | 负载调节率 | 单路±0.5%,双路±1.0%最大 |
    | 跨通道调节率 | 双路输出模型±5%(见备注) |
    | 瞬态响应 | 在250μs内恢复至1%内的±3%偏差 |
    | 纹波和噪声 | JCG12:85mV峰峰值,20MHz带宽;JCG15:60mV峰峰值,20MHz带宽(见备注) |
    | 过载保护 | >150%满载 |
    | 过压保护 | 不同型号过压保护值见表格 |
    | 短路保护 | 自动重启模式 |
    | 最大容性负载 | 见表格 |
    | 温度系数 | ±0.02/℃最大 |
    | 效率 | 见表格 |
    | 隔离电压 | 输入到输出:1600 VDC,输入到外壳:1600 VDC,输出到外壳:1600 VDC |
    | 隔离电容 | 2000 μF最大 |
    | 开关频率 | 330 kHz典型 |
    | 功率密度 | JCG12:30W/in³,JCG15:37.5W/in³ |
    | 平均无故障时间 | >1.0 M小时至MIL-HDBK-217F,25°C,GB |
    | 工作温度范围 | -40°C至+100°C,自+60°C至全负载逐渐减载至+100°C |
    | 储存温度范围 | -40°C至+125°C |
    | 湿度 | 最高达95%,非凝结状态 |
    | EMC标准 | EN55022 Class A传导和辐射(见应用笔记) |
    | 静电放电免疫 | EN61000-4-2,等级3,绩效准则A |
    | 快速瞬变爆破免疫 | EN61000-4-4,等级3,绩效准则A |
    | 浪涌测试免疫 | EN61000-4-5,安装类别3,绩效准则A |
    | 传导抗扰度 | EN61000-4-6,10 Vrms,绩效准则A |
    | 磁场抗扰度 | EN61000-4-8,1 A/m,绩效准则A |

    产品特点和优势


    JCG系列DC-DC转换器的主要优势包括高功率密度、2:1的输入范围、1600 VDC的隔离电压以及全面的保护机制。其工作温度范围广达-40°C到+100°C,且能在极端环境下正常运行。此外,它还提供了远程开关控制功能,便于远程管理和监控。高效的转换能力和出色的纹波噪声性能使其成为高性能电源模块的理想选择。

    应用案例和使用建议


    JCG系列DC-DC转换器广泛应用于多种设备,如通信基站、工业控制系统和医疗设备。例如,在一个通信基站中,JCG系列可以将电池供电的12V直流电转换为所需的5V和3.3V直流电。建议用户在使用时根据具体的输入电压范围和负载条件来选择合适的产品型号。同时,为确保最佳性能,建议在实际应用中添加适当的输入滤波器和输出滤波器,特别是在高频场合。

    兼容性和支持


    JCG系列转换器与其他标准接口兼容,可轻松集成到现有的电子系统中。制造商提供了详尽的技术支持和维护服务,包括使用手册、设计指南和技术咨询服务。如果用户遇到任何问题,可以通过制造商的客户服务渠道获得及时的帮助和支持。

    常见问题与解决方案


    1. 问题:转换效率较低。
    解决方案:检查输入电压是否处于额定范围内,并确认负载是否超过额定值。适当调整负载以提高效率。
    2. 问题:输出电压不稳定。
    解决方案:检查连接线是否有接触不良的情况,确保所有连接牢固可靠。另外,可以考虑增加输出滤波器以减少纹波。
    3. 问题:出现过载保护。
    解决方案:降低负载电流,或者更换更高功率的转换器以适应更大的负载需求。

    总结和推荐


    总体来说,JCG系列DC-DC转换器是一款高性能的电源解决方案,具备优异的转换效率、稳定的工作表现和广泛的适用范围。特别适合于需要高可靠性和长寿命的应用场景。我们强烈推荐在工业自动化、通信设备和医疗设备等领域使用这款产品。

JCG1524S15参数

参数
输出电压 15V
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出总功率 15W
输出方式 -
开关频率 -
输出电压组数 1
散热方式 -
输入电压最大值 36V
类型 -
转换效率 91%
输出电流最大值 1A
最大容性负载 -
输入电压最小值 18V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCG1524S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCG1524S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCG1524S15 JCG1524S15数据手册

JCG1524S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.213 ¥ 314.4499
5+ $ 35.4456 ¥ 299.5153
10+ $ 34.344 ¥ 290.2068
30+ $ 32.886 ¥ 277.8867
100+ $ 29.841 ¥ 252.1565
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 314.44
直接购买
