JCD0605S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 4.5 → 9 V 直流输入, 5V 直流输出, 6W
供应商型号: JCD0605S05
供应商: TME
标准整包数: 1

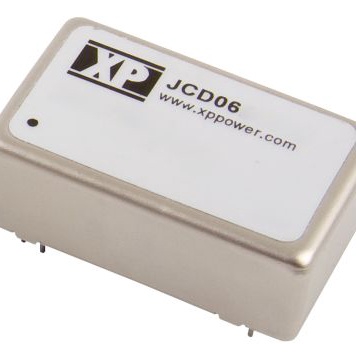

XP POWER AC-DC模块 JCD0605S05

JCD0605S05概述


    产品简介


    JCD系列DC/DC转换器是一种高效且可靠的电源管理解决方案,适用于多种电子设备。它提供单路和双路输出选项,输入电压范围广泛(5V、12V、24V、48V),并具备出色的隔离能力和短路保护。这些特性使其成为通信设备、工业控制系统、医疗设备和汽车电子系统等领域的理想选择。

    技术参数


    - 输入电压范围:5V (4.5-9 VDC),12V (9-18 VDC),24V (18-36 VDC),48V (36-72 VDC)
    - 功率输出:4W至6W
    - 隔离电压:1600VDC(可选3500VDC)
    - 效率:最高可达85%
    - 工作温度范围:-40°C 至 +100°C
    - 输入电流:根据不同的输入电压和负载变化,最大为1.5A
    - 输出电压精度:±1%(某些型号为±2%)
    - 启动延迟时间:5V输入模型约为20ms,12V、24V、48V输入模型约为500ms
    - 瞬态响应:最大偏离3%,恢复到1%偏差内约需250µs

    产品特点和优势


    1. 高效率:高达85%的转换效率,减少能源浪费。
    2. 高隔离电压:1600VDC(可选3500VDC)保证电气安全。
    3. 宽输入电压范围:覆盖多种电源标准,适用性广泛。
    4. 连续短路保护:具备自我恢复能力,确保长期稳定运行。
    5. 宽工作温度范围:适应各种恶劣环境条件。
    6. 三防涂层(可选):增强防潮、防腐蚀性能。

    应用案例和使用建议


    JCD系列DC/DC转换器已在许多关键领域得到了广泛应用。例如,在通信基站中,它为各类电路板供电,提供了稳定可靠的能量来源。在工业控制系统中,它可以用于电机驱动、传感器信号处理等环节。为了优化其性能,建议在高温环境下使用时注意散热,并确保所有连接器稳固无误。

    兼容性和支持


    - 兼容性:JCD系列转换器采用标准24针DIL封装,易于与其他电子元件集成。
    - 支持服务:提供3年质保,包括详细的应用指南和技术支持。

    常见问题与解决方案


    1. 问题:设备启动后无法正常工作。
    - 解决办法:检查输入电压是否在规定范围内;确认接线正确无误。
    2. 问题:输出电压不稳定。
    - 解决办法:检查负载情况及连接线路是否良好;更换电容以提高滤波效果。
    3. 问题:过热现象严重。
    - 解决办法:加强通风散热措施;考虑选用更高效率的型号。

    总结和推荐


    JCD系列DC/DC转换器以其高效率、宽工作温度范围、卓越的隔离特性和全面的安全保护功能,在众多应用场合中表现出色。无论是对于追求高性能的专业用户还是普通消费者而言,都是一个值得信赖的选择。我们强烈推荐该产品用于需要高度可靠电源供应的场合。

JCD0605S05参数

参数
输出电压组数 1
转换效率 77%
输出电流最大值 1.2A
输入电压最大值 9V
输出总功率 6W
散热方式 -
输出方式 -
最大容性负载 -
输出电压 5V
开关频率 -
特性 OCP,OVP,SCP
类型 -
输入电压最小值 4.5V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0605S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0605S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0605S05 JCD0605S05数据手册

JCD0605S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.725 ¥ 207.87
5+ $ 21.864 ¥ 184.7508
10+ $ 19.404 ¥ 157.132
50+ $ 18.588 ¥ 150.5241
库存: 12
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 207.87
