JCJ1048S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCJ系列, 36 → 75 V 直流输入, 5V 直流输出, 10W
供应商型号: 209-JCJ1048S05
供应商: Mouser
标准整包数: 1

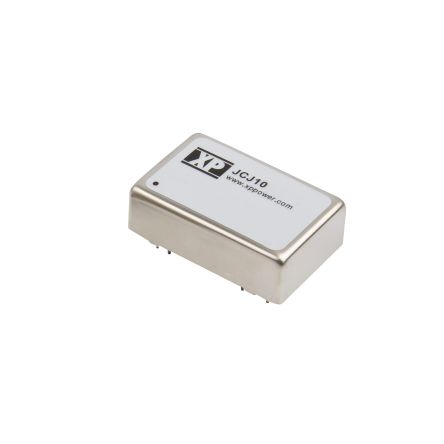

XP POWER AC-DC模块 JCJ1048S05

JCJ1048S05概述

    DC-DC 转换器技术手册

    产品简介


    DC-DC转换器是一种将直流电(DC)电压转换为另一种不同电压等级的电子元器件。本产品型号为JCJ系列,提供两种功率输出:8瓦和10瓦。它广泛应用于通信设备、工业自动化系统、医疗设备及各种嵌入式系统中,以满足不同场合下的电源需求。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-75 VDC) |
    | 输入电流 | 见表格 |
    | 输入滤波器 | Pi网络 |
    | 反射电流 | JCJ08: 35 mA,JCJ10: 20 mA |
    | 输入浪涌电压 | 12 V模型:24/25 VDC(100ms),24 V模型:40/50 VDC(100ms),48 V模型:100 VDC(100ms) |
    | 输出电压 | 见表格 |
    | 输出电压平衡 | ±1% 最大值(双输出模型) |
    | 最小负载 | 无最小负载要求 |
    | 初始设置精度 | ±1% 最大值 |
    | 线路调节 | ±0.5% 最大值 |
    | 负载调节 | ±0.7%(2.5-3.3 V模型),±0.5%(其他所有模型) |
    | 交叉调节 | ±5%(双输出模型) |
    | 暂态响应 | <3% 最大偏差,在200 μs内恢复到1%以内 |
    | 纹波与噪声 | 75 mV 峰峰值(20 MHz带宽) |
    | 过压保护 | JCJ10: 3.3 V模型:3.9 V典型值,5 V模型:6.2 V典型值,12 V模型:15.0 V典型值,15 V模型:18.0 V典型值,±12 V模型:±15.0 V典型值,±15 V模型:±18.0 V典型值;JCJ08: 无过压保护 |
    | 过载保护 | >150%满载 |
    | 短路保护 | 重启(打嗝模式)并自动恢复 |
    | 最大容性负载 | 见表格 |
    | 温度系数 | ±0.02/°C 最大值 |
    | 效率 | 见表格 |
    | 隔离 | 1500 VDC输入到输出,1000 VDC输入到外壳,1000 VDC输出到外壳 |
    | 隔离电容 | 1200 pF最大值 |
    | 开关频率 | 330 kHz典型值 |
    | 功率密度 | JCJ10: 25 W/in³,JCJ08: 20 W/in³ |
    | 平均故障间隔时间(MTBF) | >900 K小时(25°C,GB) |

    产品特点和优势


    1. 宽输入电压范围:支持2:1的输入电压范围,适用于多种供电系统。
    2. 高效率:高达89%的转换效率,有效降低功耗。
    3. 高隔离度:提供1500 VDC的输入到输出隔离电压,保证安全可靠。
    4. 短路保护:具有短路保护功能,确保设备在异常情况下能够自动恢复。
    5. 温度适应性:可在-40°C至+100°C的工作温度范围内稳定运行,具备良好的环境适应性。

    应用案例和使用建议


    1. 通信设备:适用于路由器、交换机等通信设备的电源供应,确保稳定的电源输出。
    2. 工业自动化系统:在工厂自动化设备中,可作为关键电源模块,提高系统的可靠性和稳定性。
    3. 医疗设备:用于医疗设备的电源供应,保证设备的正常运行,特别是在高压环境下也能保持高效稳定。
    使用建议:
    - 在安装时,确保输入滤波器正确连接,以减少输入端的噪声干扰。
    - 使用适当的散热措施,以防止过热影响设备寿命。
    - 在设计电路时,考虑电源的纹波和噪声,选择合适的电容和电感值,以减小输出电压的波动。

    兼容性和支持


    - 本产品与其他标准电子元器件和设备具有良好的兼容性。
    - 厂商提供3年的保修期,并提供技术支持和售后服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题:设备无法启动
    - 解决方案:检查输入电压是否在规定的范围内,确认接线是否正确。
    2. 问题:输出电压不稳定
    - 解决方案:检查负载情况,确保负载在规定的范围内。如需进一步调试,请参考手册中的负载调节参数。
    3. 问题:设备过热
    - 解决方案:增加散热措施,例如使用散热片或风扇,确保设备在安全温度范围内运行。

    总结和推荐


    综上所述,DC-DC转换器JCJ系列是一款高性能、高可靠性的产品。其宽输入电压范围、高效率、高隔离度等特点使其在众多应用场景中表现出色。无论是通信设备、工业自动化系统还是医疗设备,该产品都能提供稳定可靠的电源解决方案。因此,我们强烈推荐这款产品给需要高性能电源转换解决方案的用户。

JCJ1048S05参数

参数
转换效率 88%
输入电压最大值 75V
开关频率 -
输出电压组数 1
输出总功率 -
输出电压 5V
散热方式 -
特性 OCP,OVP,SCP
输出电流最大值 2A
类型 -
输出方式 -
最大容性负载 -
输入电压最小值 48V(DC)
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCJ1048S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCJ1048S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCJ1048S05 JCJ1048S05数据手册

JCJ1048S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.67 ¥ 276.0615
5+ $ 31.1148 ¥ 262.9201
10+ $ 30.1536 ¥ 254.7979
30+ $ 28.8684 ¥ 243.938
100+ $ 26.1975 ¥ 221.3689
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 276.06
