VCE10US12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 10W开关电源, 12V 直流输出电压 830mA输出电流, 1输出点
供应商型号: 209-VCE10US12
供应商: Mouser
标准整包数: 1

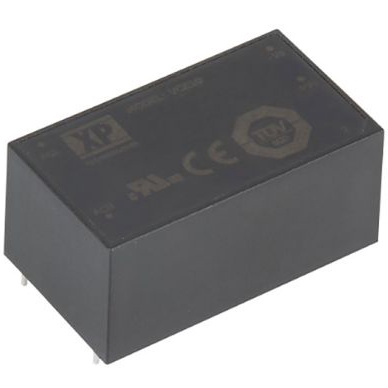

XP POWER AC-DC模块 VCE10US12

VCE10US12概述

    VCE10 Series AC-DC Power Supplies

    产品简介


    VCE10 系列 AC-DC 电源是专为低预算的信息技术设备(ITE)、工业和家庭应用设计的单输出电源。该系列提供了两种机械选项:开放式框架和封装式PCB安装。通过符合全球安全标准(如ITE和家用),并且满足B类传导和辐射发射标准,这些II类隔离部件能够方便地集成到各种应用场景中。该系列产品具有紧凑的设计、多种电压输出选择以及宽泛的工作温度范围等特点,确保了其在多个领域的广泛应用。

    技术参数


    | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 备注及条件 |
    |
    | 输入电压范围 | 85 | 305 | VAC | 在85VAC时降额至90%,在90VAC时降额至100% |
    | 输入频率 | 47 | 63 | Hz | - |
    | 额定输入电流(满载) | - | 0.20/0.12 | A rms | 115/230 VAC |
    | 待机电流 | 0.3 | - | W | - |
    | 冲击电流 | 40 | - | A | 25°C冷启动下,230VAC时 |
    | 接地泄漏电流 | - | - | - | II类结构无接地 |
    | 输入保护 | - | 内置1.0A/300VAC保险丝 | - | - |
    | 输出功率 | 10 | - | Watts | - |
    | 输出电压范围 | 3.3 | - | 48 | VDC | - |
    | 输出电流范围 | - | - | - | A | 模型特定 |
    | 无负载输入功率 | 0.3 | - | W | - |
    | 效率 | - | 80 | % | 模型相关 |
    | 工作温度范围 | -25 | +70 | °C | 线性降额,+50°C时为100%,+70°C时为50% |
    | EMC | - | EN55032 B级 | - | 导电和辐射,EN61000-3-2,EN61000-3-3,EN55024 |
    | 安全认证 | - | IEC62368-1,IEC60335-1,IEC60950-1,EN62368-1,EN60335-1,UL62368-1 | - | - |

    产品特点和优势


    VCE10 系列电源的主要特点如下:
    - 紧凑型PCB安装设计,适用于空间受限的应用场景;
    - 提供开放式框架和封装式两种版本,便于灵活安装;
    - 获得ITE和家用电器的安全认证,确保高质量标准;
    - II类操作方式,无需接地,提高了安全性;
    - 输入电压范围宽广,适用于多种电源环境;
    - 高效率,典型效率可达80%,部分型号高达90%;
    - 适用于-25°C到+70°C的广泛工作温度范围;
    - 3年质保,提供长期可靠服务;
    - 小巧轻便,易于集成到各种系统中。

    应用案例和使用建议


    VCE10 系列电源可以应用于多个领域,例如信息科技设备、工业控制系统、家用电器等。在具体应用中,可以根据实际需求选择合适的输出电压和电流组合。使用时应注意以下几点:
    - 在低温环境中工作时,需要根据环境温度调整输出功率;
    - 为确保EMI性能良好,如果输出连接到接地端,可能需要额外的外部组件;
    - 在进行电源切换测试时,需关注过压保护阈值和重启模式,避免对下游设备造成损害;
    - 对于需要高精度的应用,建议使用电压初始设置精度较高的型号。

    兼容性和支持


    VCE10 系列电源支持广泛的通信标准和安全认证,适用于全球市场。厂商还提供详尽的技术文档和支持,以帮助用户更好地理解和使用该产品。此外,对于产品维护和售后咨询,厂商也提供了相应的技术支持渠道。

    常见问题与解决方案


    用户在使用过程中可能会遇到一些常见问题,以下是一些常见问题及其解决方法:
    - 问题:电源无法正常启动。
    - 解决方案: 检查输入电压是否在规定的范围内,并确认连接是否正确。
    - 问题:电源输出电压不稳定。
    - 解决方案: 调整负载条件,确保在合适范围内使用。检查线路和负载调节是否稳定。
    - 问题:输出功率不足。
    - 解决方案: 确认所选型号的额定输出功率是否符合需求,考虑更换更匹配的型号。


    总结和推荐


    VCE10 系列电源凭借其紧凑的设计、宽泛的工作温度范围和良好的EMC性能,在各类应用中表现出色。尤其是其高效能和多样的电压输出选项使其成为理想的选择。对于寻求经济实惠且高性能电源解决方案的应用,强烈推荐使用 VCE10 系列电源。

VCE10US12参数

参数
输入电压最小值 85V~305V(AC)
类型 -
转换效率 80%
输出电压 12V
输出总功率 -
输出方式 -
输出电流最大值 830mA
开关频率 -
散热方式 -
特性 -
输出电压组数 1
输入电压最大值 -
最大容性负载 -
长*宽*高 50.8mm(长度)*29.2mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,管装

VCE10US12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE10US12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE10US12 VCE10US12数据手册

VCE10US12封装设计

查看详情并下载
Symbol
Footprint
3D Model
