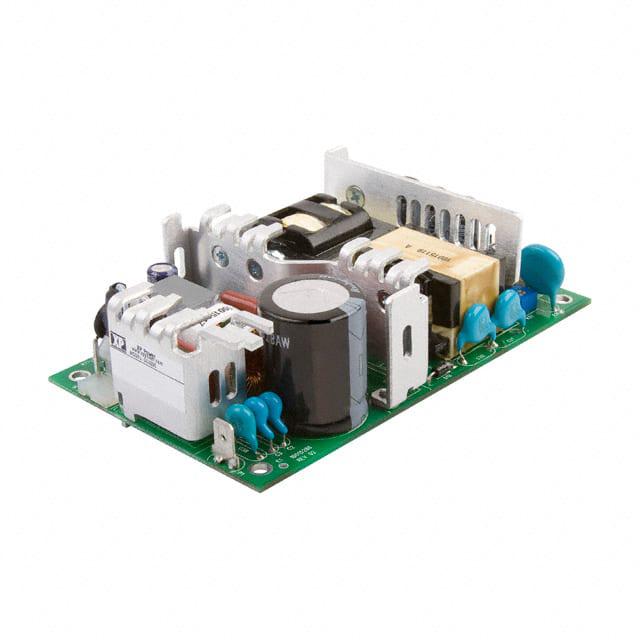

GCS250PS48

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 250W开关电源, 48V 直流输出电压 5.2A输出电流, 1输出点
供应商型号: 2422734
供应商: element14
标准整包数: 1
XP POWER AC-DC模块 GCS250PS48

GCS250PS48概述

    GCS 系列AC-DC电源供应器技术手册

    1. 产品简介


    GCS系列是专为最小化无负载功耗和最大化效率而设计的AC-DC电源供应器。该系列符合最新的环保法规,适用于I类和II类应用。该系列具有3.0英寸 x 5.0英寸 x 1.42英寸的标准尺寸封装,适用于广泛的工业、信息技术和医疗应用。它还满足EN55011/32 Level B的辐射标准,保持非常低的接地泄漏电流。

    2. 技术参数


    GCS系列的产品尺寸、输出电压和电流如下:
    | 型号 | 输出电压(VDC) | 输出电流(A) | 最大输出功率(W) |
    ||
    | GCS150PS12 | 12.0 | 9.2 / 12.5 | 157 |
    | GCS150PS15 | 15.0 | 7.3 / 10.0 | 157 |
    | GCS150PS24 | 24.0 | 4.6 / 6.3 | 157 |
    | GCS150PS28 | 28.0 | 3.9 / 5.4 | 157 |
    | GCS150PS48 | 48.0 | 2.3 / 3.2 | 157 |
    | GCS180PS12 | 12.0 | 12.5 / 15.0 | 187 |
    | GCS180PS15 | 15.0 | 10.0 / 12.0 | 187 |
    | GCS180PS24 | 24.0 | 6.3 / 7.5 | 187 |
    | GCS180PS28 | 28.0 | 5.4 / 6.4 | 187 |
    | GCS180PS48 | 48.0 | 3.1 / 3.7 | 187 |
    | GCS250PS12 | 12.0 | 15.0 / 18.8 | 232 |
    | GCS250PS15 | 15.0 | 12.0 / 15.0 | 232 |
    | GCS250PS24 | 24.0 | 7.5 / 10.4 | 257 |
    | GCS250PS28 | 28.0 | 6.4 / 8.9 | 257 |
    | GCS250PS48 | 48.0 | 3.7 / 5.2 | 257 |
    | GCS250PS56 | 56.0 | 3.2 / 4.5 | 257 |
    | GCS350PS12 | 12.0 | 16.7 / 29.2 | 350 |
    | GCS350PS15 | 15.0 | 13.3 / 23.4 | 350 |
    | GCS350PS24 | 24.0 | 8.3 / 14.6 | 350 |
    | GCS350PS28 | 28.0 | 7.1 / 12.5 | 350 |
    | GCS350PS48 | 48.0 | 4.2 / 7.3 | 350 |
    | GCS350PS56 | 56.0 | 3.6 / 6.25 | 350 |
    其他技术规格包括:
    - 输入电压:85-264 VAC
    - 额定输入电流:1.5/0.7 A (GCS150), 1.8/0.8 A (GCS180), 2.2/1.1 A (GCS250 12-15 V),2.4/1.2 A (GCS250 ≥24 V),3.6/1.8 A (GCS350)
    - 启动延时:2秒
    - 保护特性:过载、短路保护,温度系数:0.05%/°C
    - 工作环境温度:-40°C至+70°C
    - 效率:高达94%
    - 纹波与噪声:最大1.5%

    3. 产品特点和优势


    - 最小无负载功耗:小于0.5W
    - 高效率:高达94%
    - 广泛的输出电压范围:从12V到56VDC
    - 严格的电磁兼容性(EMC)标准:满足EN55011/32 Level B的辐射标准
    - 全面的安全认证:包括医疗安全认证(IEC60601-1)
    - 长寿命:平均故障间隔时间(MTBF)达569k小时

    4. 应用案例和使用建议


    GCS系列广泛应用于工业、信息技术和医疗设备中。例如,在工业控制系统中,GCS系列可以为PLC和传感器提供稳定的电源。为了确保最佳性能,建议在安装时采用适当的散热措施,并注意输入电压和负载的稳定性。

    5. 兼容性和支持


    GCS系列支持多种安装选项,包括自然对流冷却、强制风冷和顶部风扇冷却。此外,该系列提供了一系列接口,如Molex和JST连接器,以确保与不同设备的兼容性。厂商提供3年的保修期和全面的技术支持服务。

    6. 常见问题与解决方案


    - 问:如何启用远程开关?
    - 答:通过将抑制低信号(引脚4)拉低并连接到抑制高信号(引脚5),即可启用输出。

    - 问:如果电源无法启动,应如何检查?
    - 答:首先检查输入电压是否在正常范围内,并确认所有连接是否牢固。如果问题仍然存在,可能需要检查内部电路。

    7. 总结和推荐


    GCS系列AC-DC电源供应器以其高效能、低功耗和宽泛的应用范围脱颖而出。其高可靠性、出色的性能以及广泛的适用性使其成为许多行业的首选电源解决方案。强烈推荐用于需要高性能电源供应的设备中。
    总之,GCS系列在技术和应用上都表现出色,具备优秀的市场竞争力。如果你正在寻找一款高效可靠的电源供应器,GCS系列无疑是一个值得考虑的选择。

GCS250PS48参数

参数
输出电流最大值 3.7A
输出电压 48V
输入电压最大值 -
开关频率 -
输出总功率 257W
特性 Adjustable Output,Standby Output,Universal Input
类型 -
散热方式 -
输出方式 Fixed
最大容性负载 -
转换效率 -
输入电压最小值 85V~264V(AC)
输出电压组数 1
长*宽*高 127mm(长度)*76.2mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

GCS250PS48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

GCS250PS48数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER GCS250PS48 GCS250PS48数据手册
