JCD0412D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 9 → 18 V 直流输入, ±12V 直流输出, 4W
供应商型号: 209-JCD0412D12
供应商: Mouser
标准整包数: 1

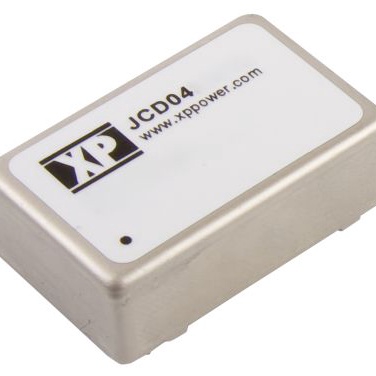

XP POWER AC-DC模块 JCD0412D12

JCD0412D12概述


    产品简介




    本产品属于JCD系列DC/DC转换器,是一种高效的电源模块,主要用于将输入直流电压转换为所需的输出直流电压。此系列转换器具有广泛的应用范围,适用于工业控制、通信设备、医疗设备、汽车电子以及其他需要高效电源转换的应用场景。


    技术参数




    - 输入电压范围:5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-72 VDC)
    - 功率:4-6瓦
    - 隔离电压:1600 VDC(可选高隔离版本3500 VDC)
    - 启动延迟:20毫秒(5V输入),500毫秒(12/24/48V输入)
    - 最大容性负载:根据具体型号不同,详见手册表格
    - 效率:根据不同型号和输入输出条件,范围为73%-85%
    - 工作温度范围:-40°C 到 +100°C(存储温度:-55°C到+125°C)


    产品特点和优势




    1. 宽输入电压范围:JCD系列能够适应多种输入电压,使该产品具有广泛的适用性。
    2. 高效率:最高可达85%,在不同工作条件下表现出色。
    3. 高隔离电压:标准1600 VDC,高隔离版本3500 VDC,满足严格的电气安全要求。
    4. 短路保护:连续短路保护确保产品长期可靠运行。
    5. 高可靠性:3年保修期,提供可靠的产品保障。
    6. 高集成度:采用标准行业封装,安装简便。


    应用案例和使用建议




    JCD系列DC/DC转换器常用于工业控制和通信设备中,确保稳定可靠的电源供应。例如,在一个自动化工厂中,一台工业控制设备可能需要多种电压输出来驱动不同的组件。此时,JCD系列可以提供稳定的电源转换,满足这些需求。对于使用建议,建议在高容性负载环境下接入适当的滤波电容器,以避免启动延迟和瞬态响应问题。


    兼容性和支持




    JCD系列DC/DC转换器具有良好的兼容性,可以方便地与其他电子元器件和系统集成。厂商提供了详尽的技术支持和维护信息,包括应用笔记、常见问题解答和售后服务,确保用户能够在使用过程中获得全方位的支持。


    常见问题与解决方案




    1. 问题:启动延迟过长
    - 解决方案:确保输入电压符合规格,检查外部滤波电容是否正确配置。

    2. 问题:输出电压不稳定
    - 解决方案:检查负载是否变化过大,适当增加容性负载,或考虑使用更高隔离版本。

    3. 问题:过热
    - 解决方案:确保有足够的散热空间,避免长时间满载运行,定期进行维护。


    总结和推荐




    JCD系列DC/DC转换器凭借其宽输入电压范围、高效率、高隔离电压和可靠的短路保护等功能,展示了出色的性能和实用性。它不仅在多种应用场合下表现出色,而且厂商提供的技术支持使其成为市场上值得信赖的选择。因此,我们强烈推荐JCD系列DC/DC转换器用于各种需要高效电源转换的应用场景。

JCD0412D12参数

参数
输入电压最小值 9V
输出总功率 6W
散热方式 -
输入电压最大值 18V
输出电压 12V
输出电压组数 2
输出方式 Fixed
转换效率 78%
最大容性负载 -
开关频率 266KHz(Typ)
输出电流最大值 166mA
类型 -
特性 OCP,OVP,SCP
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
