首页  >  产品百科  >  VCE20US48

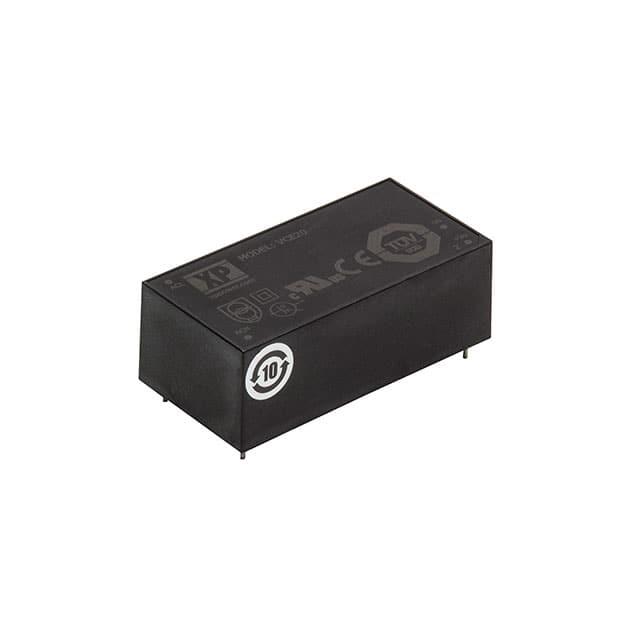

VCE20US48

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 20W开关电源, VCE20系列, 48V 直流输出电压 420mA输出电流, 1输出点
供应商型号: 209-VCE20US48
供应商: Mouser
标准整包数: 1
XP POWER AC-DC模块 VCE20US48

VCE20US48概述

    # VCE20 Series AC-DC Power Supplies

    产品简介


    VCE20系列是XP Power公司推出的一款紧凑型开放式框架及封装式单输出电源供应器。这款电源设计用于低成本的信息技术和消费电子设备(ITE)、工业设备及家用电器等应用场合。它提供了两种机械选项:开放式框架和封装式PCB安装。通过符合全球安全标准(如ITE和家用电器标准),并且满足Class B标准对于传导和辐射发射的要求,使得这些具有二级隔离的部件易于集成到广泛的系统中。VCE20系列提供多种输出电压型号,涵盖3.3V至48V DC,确保在不同应用场景下的灵活性和适应性。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注与条件 |
    |
    | 输入电压范围 | 85 | 305 VAC | 额定负载下在90VAC时降额为100%,85VAC时降额为90% |
    | 输入频率 | 47 | 63 Hz
    | 全负载输入电流 | 0.35/0.22 A rms | 115/230 VAC |
    | 无负载输入功率 0.3 W
    | 冲击电流 40 A | 在冷启动条件下,25°C时230 VAC |
    | 等级II结构地漏电流 Class II构造,不需接地 |
    | 输入保护 嵌入式保险丝T1.0 A/300 VAC |
    | 输出电压范围 | 3.3 | 48 VDC
    | 初始设置精度 1.5/1.0% | 1.5%适用于3.3V和5V模型,其他为1%,负载为50%时
    | 最低负载要求 0 A | 不需要最小负载 |
    | 线路调节 | 1 %
    | 负载调节 | 1 %
    | 启动延迟 2 s
    | 启动上升时间 35 ms
    | 持续时间 | 8 14 | ms | 满负载,115VAC时 |
    | 动态响应 4 %偏差 | 恢复在500μs内小于1%,负载变化25% |
    | 波纹和噪声 | 100 200 | mV峰峰值 | 3.3V和5V模型,带宽20MHz;其他模型带宽20MHz |
    | 过压保护 | 115 | 140 %Vnom | 3.3V模型典型210%过压保护,自动恢复 |
    | 过载保护 | 110 190 | %
    | 短路保护 | Hiccup模式 |

VCE20US48参数

参数
类型 -
转换效率 85%
输出电压 48V
开关频率 -
输入电压最大值 -
输入电压最小值 85V~305V(AC)
输出电流最大值 420mA
散热方式 -
最大容性负载 -
输出电压组数 1
输出方式 Fixed
特性 -
输出总功率 20W
长*宽*高 66mm(长度)*33mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

VCE20US48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE20US48数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE20US48 VCE20US48数据手册

VCE20US48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.045 ¥ 177.8303
5+ $ 19.17 ¥ 161.9865
10+ $ 18.576 ¥ 156.9672
30+ $ 17.7876 ¥ 150.3052
105+ $ 16.1385 ¥ 136.3703
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 177.83
直接购买
加入购物车
