VEL18US240-UK-JA

产品分类: AC-DC模块
厂牌: XP POWER

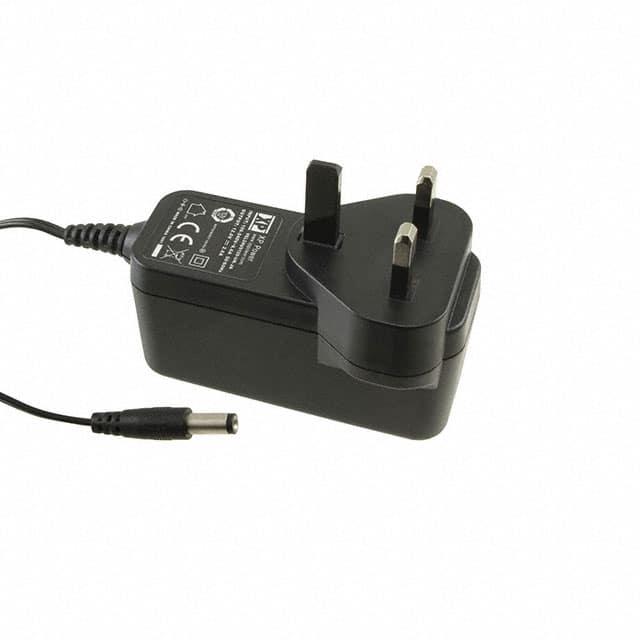

产品描述: XP Power 电源适配器 VEL18系列, 24V 直流输出, 750mA输出, 典型值 G插头
供应商型号: 2643249
供应商: element14
标准整包数: 1
XP POWER AC-DC模块 VEL18US240-UK-JA

VEL18US240-UK-JA概述

    VEL18 Series AC-DC Power Supplies 技术手册解读

    1. 产品简介


    VEL18 系列 AC-DC 电源适配器是一款高性能的直流电源解决方案,适用于多种成本敏感型应用。该系列电源适配器支持从 9V 到 24V 的输出电压,电流范围为 750mA 至 2000mA,最大功率为 18W。它们广泛应用于工业控制、通信设备、医疗仪器、安防系统及家庭娱乐等领域。

    2. 技术参数


    - 输入参数
    - 输入电压:90-264VAC
    - 输入频率:47-63Hz
    - 输入电流:0.6A @ 100VAC
    - 冲击电流:60A @ 240VAC(冷启动)
    - 功率因数:符合 EN61000-3-2,Class A
    - 空载输入功率:75mW
    - 输入保护:内部保险丝,规格为 T1.0A/250VAC
    - 输出参数
    - 输出电压:9.0V, 12.0V, 15.0V, 18.0V, 24.0V
    - 最大输出电流:2000mA (9V), 1500mA (12V), 1250mA (15V), 1000mA (18V), 750mA (24V)
    - 输出功率:18W
    - 总调节度:5%
    - 波纹和噪声:200mV pk-pk (带宽20MHz,电解电容47μF 和陶瓷电容0.1μF)
    - 效率
    - 平均效率:85%(典型值),在 25%, 50%, 75% 和 100% 负载条件下测量
    - 能效等级:VI 级别
    - 隔离
    - 输入到输出隔离电压:3000VAC
    - 其他参数
    - 开关频率:24-70kHz
    - 平均无故障时间:250kHrs (MIL-HDBK-217F)
    - 重量:约0.19磅 (85克)

    3. 产品特点和优势


    VEL18 系列电源适配器具备以下显著特点和优势:
    - 高能效:符合能源效率 VI 级标准,低空载功耗(<75mW)
    - 宽输入电压范围:90-264VAC,满足全球各种电网需求
    - 输出电压多样:提供 9V, 12V, 15V, 18V 和 24V 五种电压选择
    - 内置保护机制:过载保护、短路保护、断电恢复(重启)
    - 低噪音:波纹和噪声仅 200mV pk-pk
    - 高可靠性和稳定性:具有 3000VAC 输入到输出隔离、高效率和宽工作温度范围

    4. 应用案例和使用建议


    VEL18 系列广泛应用于:
    - 工业控制和自动化设备
    - 通信设备(如路由器、交换机)
    - 医疗设备(如医疗器械和诊断设备)
    - 家庭娱乐系统(如游戏机、智能电视)
    使用建议:
    - 选择合适的输出电压,确保与下游负载相匹配。
    - 在安装时保持良好的散热条件,避免过热。
    - 检查电源连接的极性,确保正确连接。

    5. 兼容性和支持


    VEL18 系列电源适配器具备较强的兼容性:
    - 接口类型:5.5mm x 2.1mm 直流插孔
    - 地区插头型号:可根据需要选择 US、UK 或 EU 插头
    - 制造商支持:提供详尽的技术文档和售后支持,帮助客户解决问题和维护设备

    6. 常见问题与解决方案


    Q1: 电源启动延迟时间长?
    - A1: 确保电源适配器连接到稳定的电源输入,必要时可检查电源适配器的接线和负载状态。
    Q2: 输出电压波动较大?
    - A2: 检查负载是否稳定,必要时可尝试减少负载或调整电源适配器的设置。
    Q3: 温度过高?
    - A3: 确保电源适配器周围有足够的通风空间,避免在密闭环境中使用。

    7. 总结和推荐


    总体而言,VEL18 系列 AC-DC 电源适配器以其高效率、宽输入电压范围和多种输出电压选择,非常适合于各种成本敏感型应用场合。此外,其广泛的保护机制和良好的兼容性进一步提升了其可靠性。我们强烈推荐使用 VEL18 系列电源适配器以满足您的电力需求。
    注:VEL18 系列产品详细信息可访问官方网站获取更多资源和支持。

VEL18US240-UK-JA参数

参数
输出电流最大值 750mA
输出方式 Fixed
输出总功率 18W
输出电压 24V
特性 -
输入电压最小值 90V~264V(AC)
输入电压最大值 -
输出电压组数 1
最大容性负载 -
开关频率 -
散热方式 -
转换效率 -
类型 -
应用等级 商用级
零件状态 在售
包装方式 盒装

VEL18US240-UK-JA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VEL18US240-UK-JA数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VEL18US240-UK-JA VEL18US240-UK-JA数据手册

VEL18US240-UK-JA封装设计

查看详情并下载
Symbol
Footprint
3D Model
